粉尘爆炸泄压规范.docx

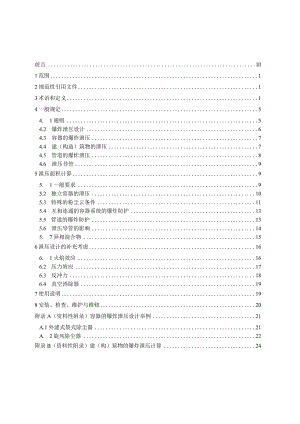

前言Ill1范围12规范性引用文件13术语和定义14一般规定54. 1通则54.2 爆炸泄压设计64.3 容器的爆炸泄压74.4 建（构造）筑物的泄压74.5 管道的爆炸泄压84.6 泄压导管95泄压面积计算95. 1一般要求95.2 独立容器的泄压105.3 特殊的粉尘云条件115.4 互相连通的容器系统的爆炸防护135.5 管道的爆炸防护135.6 泄压导管的影响145. 7异相混合物156泄压设计的补充考虑166. 1火焰效应166.2 压力效应176.3 反冲力186.4 真空消除器197使用说明198安装、检查、维护与维修20附录A（资料性附录）容器的爆炸泄压设计举例21A.1外滤式袋式除尘器21A. 2旋风除尘器22附录B（资料性附录）建（构）筑物的爆炸泄压计算24B. 1建筑物泄压面积计算方法24B.2内表面积计算24附录C（规范性附录）已知强度的斗式提升机爆炸泄压设计26C. 1双腿方筒斗式提升机26C.2双腿圆筒斗式提升机29附录D（资料性附录）泄压面积计算举例30D.1容器、料仓泄压面积的计算30D. 1.1容潜的设计强度对泄压面积的影响30D.1.2容器的长径比对泄压面积的影响30D.1.3泄压装置的泄压效率对泄压面积的影响31D. 2泄压导管对容器设计强度的影响31D.3泄压容器外部火焰长度与外部峰值压力31D.4反冲力32附录E（资料性附录）计算泄压面积时确定被保护容器/料仓的长径比33E. 1圆筒形容器顶部泄压33E.2圆筒形容器侧面泄压34E.3带椎体的圆筒形容器顶部泄压34E.4带椎体的圆筒形容器侧面泄压（泄压口靠近椎体）35E.5带椎体的方形容器侧面泄压36E.6带椎体的方形容器侧面泄压（泄压口靠近椎体）36E.7方椎和圆锥的体积计算37E.8带有椎体（料斗）的方形布袋除尘器的侧面泄压，泄压口靠近椎体38附录F（资料性附录）导向板40,、/A.>刖S本标准代替GB/T15605-2008粉尘爆炸泄压指南.本标准是对GB/T15605-2008进行修订的标准.本标准与GB/T156052008对比，主要有如下变化：GB/T15605-2008是推荐性标准，本标准是强制性标准；一一增加了建筑设计防火规范可燃性粉尘环境用电气设备第1部分:通用要求、耐爆炸设备、抑制爆炸系统和爆炸泄压装置技术要求的规范性引用文件（2008版的第2章，本版的第2章）；一一增加了围包体、粉尘爆轰、热失控反应、异相混合物、理论泄压面积、真空消除器、无火焰爆炸泄压、无火焰爆炸泄压装置、基准泄压元件、气氛惰化、完全气氛惰化、粉体惰化、完全粉体惰化等术语，删除了开启压力、动开启压力、泄爆压力上升速率、最大泄爆压力上升速率、泄压元件、当量直径、长径比、火焰长度/外部峰值压力、反冲持续时间、最大反冲力、耐爆性等术语，修改了泄爆压力、最大泄爆压力、泄压面积、泄压装置、爆破片/爆破膜、等术语（2008版的第3章，本版的第3章）；一一2（X）8版的第4章”爆炸泄压的应用”改为本版第4章“一般要求”.本版第4章的重要改动为：增加了在没有采取其它预防或控制爆炸措施的情况下，应采用爆炸泄压措施的条款；增加了允许不采用泄压措施的豁免条款；增加了泄压导管的一般规定；将“4.4容渊、筒仓、管道组合系统内的爆炸泄压”调整到“5.4互相连通的容器系统的爆炸防护“（20（）8版的第4章；本版的第4章）；将“4.2建筑物的爆炸泄压”调整到“4.4建构筑物的泄压”（2008版的4.2;本版的4.4）;修改了容器泄压面积：2008版采用VDI3673:2002的计算方法，本版采用EN14491:2012的计算方法（2008版的第5章；本版的第5章）；一一将“5.3建筑物泄压面积计算”调整到“附录B建（构）筑物泄压面积的计算”，并修改了计算方法：2008版采用VDI3673:2002的计算方法，本版采用EN14491:2012的计算方法（2008版的5.3;本版的附录B）;一一修改了管道泄压相关规定：强调应综合运用隔爆、提高耐爆炸性和相连容器的爆炸保护来实现管道爆炸保护，泄压不是管道保护的优先选择.规定了泄压口间距的计算公式（2008版的第43节;本版的第5.5节）；一一2008版的第6章“火焰及压力的危害”、第8章“反冲力”整合为本版的第6章”泄压设计的补充考虑”（2008版的第6章、第8章；本版的第6章）；一一2008版的第7章“泄压导管”整合至本版的第5.6节.（2008版的第7章；本版的第5.6节）.一一2008版的第9章“杂混物”整合至本版的第5.7节“异相混合物”（2008版的第9章；本版的第5章）；一一删除了2008版的第10章“泄压装置”，新制定了标准“GBXXX爆炸泄压装置技术要求（与本标准同时发布）“（2008版的第10章）；一一增加了“使用说明”（本版的第7章）；一一2008版的第11章“维修”改为本版的第8章“安装、检查、维护与维修”；一一2008版的“附录A特殊输送系统面积计算”，整合至本版的第5.3节“特殊的粉尘云条件”（2008版的附录A;本版的第5.3节）；一一2008版的附录B“设计举例”调整为本版的附录D“泄压面计算举例”（2008版的附录B;本版的附录D）;一一2008版的附录C”计算泄压面积时确定被保护容器/料仓的长径比”调至本版的附录E（2008版的附录A;本版的附录E）;一一增加了资料性附录：外滤式袋式除尘器和旋风除尘器的设计举例（本版的附录A.1和附录A.2）;一一增加了资料性附录“导向板”（本版的附录F）;一一增加了规范性附录：一直强度的斗式提升机爆炸泄压设计（本版的附录C）.本标准除1、2、3章，4.1.3,4.1.5,421,4.4.4和4.5.6b）外的全部技术内容为强制性.本标准的附录A、附录B、附录D、附录E和附录F为资料性附录.本标准的附录C为规范性附录.本标准按照GB/T1.1-2009给出的规则起草.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别这些专利的责任.本标准由国家安全生产监督管理局提出.本标准由全国安全生产标准化技术委员会粉尘防爆分技术委员会归.本标准起草单位：东北大学、沈阳因斯福环保安全科技有限公司、沈阳新光航宇安全系统有限公司、中钢集团安全环保研究院、上海华理安全装备有限公司，苏州德尔格环保设备有限公司，上海化工研究院.本标准主要起草人：钟圣俊，苗楠，徐所，王志，赵丹力，吴晓煜，乐友邦，吴全龙，王世洪，肖秋平.本标准所代替标准的历次版本发布情况为：GB/T156051995.GB/T156052（X）8.粉尘爆炸泄压规范1范围本标准规定了粉尘爆炸危险场所工艺设备爆炸泄压设计、安装、检查维护与维修的要求.本标准适用于可燃粉尘.本标准不适用于有毒性或腐蚀性的粉尘、烟花爆竹、火炸药、含能材料或其它不需要助燃气体能自身发生爆炸的粉尘.本标准不适用于可能发生粉尘爆轰或热失控反应的设备.2规范性引用文件下列文件对于本文件的应用是必不可少的.凡是注日期的引用文件，仅注日期的版本适用于本文件.凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件.GB12476.1可燃性粉尘环境用电气设备第1部分：通用要求GB5（X）16建筑设计防火规范GB/T15604粉尘防爆术语GB/T16426粉尘云最大爆炸压力和最大压力上升速率测定方法GB/T24626耐爆炸设备GB/T25445抑制爆炸系统GB/TXXX爆炸泄压装置技术要求（与本标准同时发布）3术语和定义GB/T15604GB/T16426界定的以及下列术语和定义适用于本文件.为便于使用，以下重复列出了GB/T15604中的某些术语和定义.3.1围包体enclosure内部存在空间，围包可燃粉尘的物体，包括房间、建筑物、容器、设备和管道等.3.2爆炸泄压explosionventing泄压，泄爆一种控制围包体内爆炸压力的防护方法，通过打开预先设计的泄压口，释放未燃混合物与燃烧产物，防止压力上升超过设计强度以保护围包体.3.3粉尘爆轰dustdetonation火焰速度超过原始粉尘云中音速的粉尘爆炸现象GBT156042008,定义2.123.4热失控反应runawayexothermicreactions当反应条件产生微小变化时，导致反应速率发生剧烈变化的放热反应.3.5异相混合物hybridmixture杂混物不同相态的可燃物质与空气的混合物.3.6受控爆炸压力reducedexplosionoverpressure采取了爆炸控制措施后，受保护围包体内发生爆炸的压力峰值.注：如果爆炸控制措施为爆炸泄压，受控爆炸压力也称泄爆压力.3.7最大受控爆炸压力maximumreducedexplosionoverpressure/Ze<L(tax系统地改变可燃物的浓度所测得的受控爆炸压力的最大值.注：如果爆炸控制措施为爆炸泄压，最大受控爆炸压力也称最大泄爆压力.3.8静开启压力staticactivationpressure按标准的测试方法，通过压力缓慢上升使泄压装置动作的内外压力差.3.9几何泄压面积geometricventingarea4在考虑流通截面积减小的情况下，包括背压支撑装置、约束装置和爆炸泄压后的残留部件，爆炸泄压时泄压口的最小流通截面积.3. 10有效泄压面积effectiveventingareaA对于有惯性的泄压装置，达到同样泄压效果的基准泄压元件的几何泄压面积.注：“同样泄压效果”用达到同样的最大受控爆炸压力RM4来衡量.4. 11理论泄压面积requiredventareaA爆炸泄压效率为理想值（历二1）时爆炸泄压所需的泄压面积.5. 12泄压效率ventingefficiency为有效泄压面积与几何泄压面积的比值，表示泄压装置因为存在惯性或灭火元件而降低泄压效果的无量纲数.示例：某泄爆门的几何泄压面积为Im1如果实际测试表明其泄压效果与0.7nl?的基准泄压元件的泄压效果一致，则其有效泄压面积为0.7人,其泄压效率为0.7.注：基准泄压元件的泄压效率为1.6. 13泄压导管ventingduct用于将泄压口引向安全区域的管道.7. 14真空消除器vacuumbreaker防止容器在内压下降到低于环境压力时发生损坏的设备.8. 15爆炸泄压装置explosionventingdevice泄压装置，泄爆装置采用爆炸泄压方法保护围包体的装置，在正常作业时封闭泄压口,在爆炸时打开泄压释放爆炸压力.9. 16无火焰爆炸泄压flamelessexplosionventing无火焰泄压，无火焰泄爆一种可以防止火焰传播到被保护设备和泄压装置的外部，并降低爆炸对外部造成危害的爆炸泄压方法.3. 17无火焰爆炸泄压装置flamelessexplosionventingdevice无火焰泄压装置，无火焰泄爆装置带有灭火元件，采用无火焰爆炸泄压方法保护围包体的装置.4. 18基准泄压元件baselineventingelement单位面积重量小于0.5kgn)2且在惯
