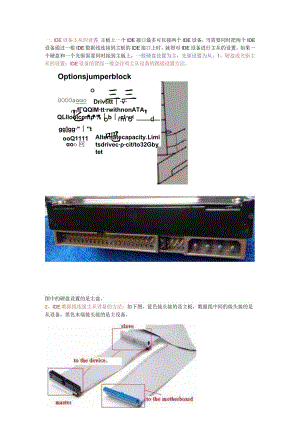

一、IDE设备主从的设置：主板上一个IDE接口最多可以接两个IDE设备，当需要同时把两个IDE设备通过一根IDE数据线连接到主板的IDE接口上时，就得对IDE设备进行主从的设置。如果一个硬盘和一个光驱需要同时接到主板上，一般硬盘设置为主，光驱设置为从。1、硬盘或光驱主从的设置：IDE设备的背面一般会注明主从设备的跳线设置方法。Optionsjumperblock°三三匕。rm。'd吧OOOOaoDrivtittvr71fQQIMttrwithnonATA-QLllooIcombclv<gggg""tooQ1111oo回Alternatecapacity.Limitsdriveccit/to32Gbytet图中的硬盘设置的是主盘。2、IDE数据线连接主从设备的方法：如下图，蓝色接头接的是主板，数据线中间的接头接的是从设备，黑色末端接头接的是主设备。如果IDE数据线要连接一个硬盘一个光驱，硬盘位主，光驱为从，则IDE数据线蓝色接头接主板，黑色接头接硬盘，光驱接中间的接头。二、SCS【硬盘ID的设置方法：1、使用SCSl设备时，必须有专门的SCSl控制器（比如SCSl卡），有的主板上已经集成了SCSl控制器（比如我们常用的HP8000,HP8200主板）2、SCSIID：对SCSl总线上的任何一个SCSl设备包括SCSI控制器，都有唯一的SCSlID来标识其物理地址，每个设备的ID号都是唯一的，可选范围为015,SCSl控制器的ID默认为73、SCSl硬盘ID的设置：硬盘背面会标有设置方法，ADDR有四位，加跳线表示二进制的1,不加跳线表示的是二进制的0,从左到右是二进制的高位到低位，将四位加了跳线的二进制转换为10进制得出的数值就是硬盘的ID号。LWONLY如上图，最后两位设置了跳线，二进制位OOl1,转换为10进制得到的数值为3,则此硬盘的ID为3
