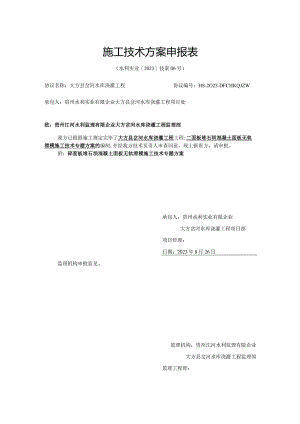

施工技术方案申报表（水利实业2023技案06号）协议名称：大方县岔河水库浇灌工程协议编号：HS-2O23-DFCHKQJZW承包人：贵州水利实业有限企业大方县岔河水库浇灌工程项目处致：贵州江河水利监理有限企业大方岔河水库浇灌工程监理部我方已根据施工规定完毕了大方县岔河水库浇灌工程工程:二面板堆石坝混凝土面板无轨滑模施工技术专题方案的编制,并经我方技术负责人审查同意，现上报贵方，请审批。附：碎面板堆石坝混凝土面板无轨滑模施工技术专题方案承包人：贵州水利实业有限企业大方岔河水库浇灌工程项目部项目经理：日期：2023年8月26日监理机构审批意见。监理机构：贵州江河水利监理有限企业大方县岔河水库浇灌工程监理部监理工程师：日期：年月日阐明：本表一式4份.由承包人填写，监理机构审核后，随同审批意见承包人、监理机构、发包人、设代机构各1份。水利实业大方县岔河水库浇灌工程碎面板堆石坝混凝土面板无轨滑模施工技术专题方案贵州水利实业有限企业大方县岔河水库浇灌工程项目处二O一四年八月项目名称：大方县岔河水库浇灌工程编制单位：贵州水利实业有限公司大方县岔河水库浇灌工程项目处批准：陈江筑审核：黄国秋罗亮校核：罗亮编写：钟场蒋军一、施工概述错误!未定义书签。1.1面板工程概况错误！未定义书签。1.2施工难点错误!未定义书签。二、侧模及无轨滑模的设计、制安及使用.错误!未定义书签。2.1侧模制安错误！未定义书签。侧模制作错误!未定义书签。侧模安装错误!未定义书签。2.2滑模设计、制安及使用错误!未定义书签。滑模设计与制作错误!未定义书签。滑模的自重和配重计算错误!未定义书签。滑模牵引力的计算错误!未定义书签。滑模日勺构造规定错误!未定义书签。滑模日勺安装错误!未定义书签。卷扬机安装错误!未定义书签。滑模安装与溜槽搭设错误!未定义书签。滑模日勺滑升错误!未定义书签。三、质量保证与安全保证措施错误!未定义书签。3.1 质量保证措施错误！未定义书签。3.2 安全保证措施错误!未定义书签。施工安全措施错误!未定义书签。用电安全措施错误!未定义书签。机械设备运行管理安全措施错误!未定义书签。一、施工概述1.1面板工程概况面板顶部高程1445m,坡比1:1.4,最大高差64m0面板为C25W8F100(二级配)混凝土等厚(O.5m)构造。面板共22块，其中张性缝16条，压性缝5条，分缝12m宽6块，分缝6m宽14块，8.4m宽1块,5.81m宽1块，最大分缝长度为87.86m,最小分缝长度为9.05m,面板总面积约L2万inz,混凝土总计约6000m3,钢筋总计约1903接缝止水总计长度约1300米。1.2施工难点面板施工计划在九月初开始,在12月底所有完毕，工期为4个月，要经历秋冬两季，受气候影响较大，技术难度高。大坝顶部作业平台约7m,工作面狭窄，设备物资投入大，人员短期投入较大，施工时设备间干扰较大，协调难度大。施工中采用钢筋直螺纹套筒连接、无轨滑模、超长持续挤压成型止水片等较多的新技术，对现场施工管理、施工组织提出了严竣考验。二、侧模及无轨滑模的设计、制安及使用2.1侧模制安2.Ll侧模制作侧模作用有3点：支撑滑模、作滑模滑移轨道、限制混凝土拌和物侧向流动。侧模为钢木定型模板，表面必须光洁平整、无缺损，接缝必须严密，模板厚5cm,每块模板长3m,宽度为渐变尺寸，每浇筑块左、右为一套，计划加工3套共660m。制作时，每块模板竖向用50X5Innl扁钢整体加固，内外共设六道，每道扁钢（内外）上、下部设有螺栓穿孔合计6套螺栓拉锚杆组件，模板顶面安装N50X50X5n角钢作为滑模运行轨道，角钢轨道与侧面加固扁钢焊接，每块模板接头，设置相邻模板连接板，加工后标识编号。每块模板用三角架（N63X63X5mn）固定，其中3040cm高度模板每块用两个三角支架支撑，其他高度模板用三个支架支撑。每个三角架侧面设二道螺栓穿孔，孔位与模板孔相对应。三角架底部设两个22mm固定钢纤穿孔，加工好后标识编号。垂直缝与周围缝“V”型槽模板采用木模板，每节长度3m,加工700m。2.L2侧模安装侧模安装在底止水安装完毕后进行，每一块面板模板安装分三角块起始部分和全断面两部分同步进行。安装前模板表面涂刷脱模剂。侧模安装时，保证止水片安装牢固稳定，并注意保护已埋设时止水片，在仓面两侧布设坡面小车（可运用钢筋台车），3T卷扬机牵引运送材料。侧模安装按照编号自上而下的次序进行，根据分缝设计线和测量放线，安装模板，对号入座，模板与固定三角架底部加楔调整，然后将三角架用中20mm长40cm钢纤固定于挤压边墙坡面（坡面采用手风钻引孔）。侧模间接缝必须平整严密无错台。对侧模的加固支撑要加强检查与维护，防止模板变形或移位，混凝土浇筑过程中设置专人负责常常检查、调整模板的形状和位置。组合模板、连接模板和端头模板根据现场实际状况合适调整。当该垂直缝模板初步安装完毕后，用连接螺栓外螺母调整位置及垂直度，并配合测量校核模板上平面，到达位置精确、上面平顺、牢固可靠。垂直缝和周围缝“V”型槽模板，I序块安装时按设计位置用钉子固定于侧模板上。11序块安装时按设计位置用水泥钉子固定于I序块徒上，边抹面边拆除，拆除后立即修整成设计槽型。模板安装偏差规定：偏离设计线±3mm,不垂直度士3111111,用2m长直尺检查最大偏差±5mm。2.2滑模设计、制安及使用2.2.1滑模设计与制作滑模的宽度和长度以及构造形式重要根据大坝面板日勺宽度、坝面坡度以及混凝土的凝结速度等进行确定。滑模由底部钢面板、上部型钢桁架及抹面平台三部分构成。滑模横梁采用角钢桁架构造形式，桁架截面为三角形，与混凝土接触面板采用5mm厚钢板。为以便加工、运送和组装，滑模分节加工，现场二次组合拼装，拟加工两节6m滑模，尺寸为700X124X34cm（与原设计尺寸稍有出入），重2.2T；单节滑模可用来浇筑宽度6m及如下的面板，两节组合日勺12m滑模可用来浇筑宽度12m和6m12m之间的面板。2.2.1.1滑模的自重和配重计算滑模的配重计算如下：滑模规定自重加配重及施工荷载的法向分力略不小于新浇混凝土对模板产生的上浮力，即规定：滑模的自重表1滑模型号设计尺寸(长X宽X高)CinM(T)6m滑模700×124X342.212m滑模1400×124X344.6由6m滑模组合拼装而成，最大有效工作面积为16.2m2(G1+G2)Cos2P式中：Gi一滑模的自重,Gl=4.6×1000×10=46000N；G2一滑模时最小配重及施工荷载(KN),待求参数；一滑模面板与水平面的夹角；Cos=1.42÷(1+1.42)0.662Sina0.75P一新浇混凝土对斜坡面上滑模的浮托力(KN),由下式计算：P=PnLBSina三3.584×12×1.24×0.75比39.997KN式中：Pn内侧模板混凝土侧压力(Kpa),由下式计算:Pn=O.22YCtoBIB2Viz2=0.22×2.4×4×1.2×1.0×21/223.584KNm2式中：Yc混凝土重力密度，取2.4KNm3;to新浇混凝土的初凝时间,取4h;B1也一分别为外加剂和坍落度影响系数，取1.2和1.0；V一混凝土日勺浇筑上升速度，取2.0mh;1.一滑模与混凝土接触面的长度；B一滑模宽度，取L24m。将G1=46KN,P=39.997KN,COSa=O.662KA(G1+G2)Cos2P式中，求得配重Gz214.418KN,即至少需要配1.442t的重量，为了留有一定日勺富余度及保证滑模两端平衡，在滑模两端各配置0.85t重。2. 2.1.2滑模牵引力的计算滑模牵引力的大小与滑模自重、刮板及新浇混凝土的粘结力有关，按下式计算：T=(GSina+fGCosa+F)K=(46+14.418)×0.75+0.05(46+14.418)×0.662+5×14.88XI.5=182.57KN式中：T一滑模滑动需要的最小牵引力(KN)；EG滑模自重加配重及施工荷载(KN)；工一刮板与新浇混凝土之间的粘结力，一般取5Kpa;f一对于滚轮支撑的滑模，采用滚动摩擦系数，可取0.05；对于侧模支撑时滑模，采用滑动摩擦系数（参照建筑施工计算手册）；一花木面板与水平面日勺夹角；F一滑模与新浇混凝土接触日勺表面积（而）；K安全系数，可取1.5（参照建筑施工计算手册）。选用2台5t的卷扬机，每台卷扬机附加1套动滑轮和1股直径为21.5mm12OnI的钢丝绳来牵引滑模，2台5t卷扬机及其配套设施产生的牵引力之和为:Tz=5×10×2×2=200KN>T,能满足牵引的规定。2.2.2滑模的构造规定无轨滑模为刚性构造，滑模上、下各设两个吊环，以保证安放位置精确，保证滑模提高到位。为了便于铺料、振捣，滑模顶部设L2m宽的操作平台（用于振捣等操作，搭设有雨阳棚），后部设2个活动式修整平台（一种作为1次收面平台，另一种作为2次收面平台）。修整平台采用型钢三角架，悬吊在滑模桁架梁上，随滑模一起提高，三角架上铺木板。操作平台与修整平台呈水平状态，两侧设有护栏，以保证工人在平台上正常工作与安全。为养护面板混凝土，可在修整平台背后吊装一根多孔喷水管。滑模还应设防滑安全保护设置，为此，在滑模两端各增设手动葫芦1台，挂在面板钢筋网上，用钢丝绳拉紧，随模板滑升而收短，使其一直处在受力状态，以保证施工安全。2. 2.3滑模的安装2.2. 3.1卷扬机安装滑模牵引设备选用2台5t的卷扬机，每台卷扬机附加1套滑动轮和1股直径为21.5三长12OnI钢丝绳来牵引滑模，卷扬机之间的宽度根据面板宽度而定。卷扬机底座为钢构造，用配重硅预制块压于其上，配重为1.5m×1.5m×1.Om时於预制块（单块重5.4t）,根据计算,每台卷扬机压重块为2块，每套滑模用4块。详细计算过程如下：卷扬机拉动滑模受滑模牵引力的反向作用力，大小与牵引力相等、方向相反，对该力进行正交分解，得出压块最小总质量：M=TXSina÷10=13.93t即每块压块最小质量为3.48吨，预制混凝土块能满足压重规定。2.3. 3.2滑模安装与溜槽搭设待侧模和钢筋制安完毕且经监理工程师验收合格后，滑模分段运送至坝顶施工平台整体拼装并经检查无误后，放下抹面平台尾部两侧支承滑轮，将滑模吊装到侧模上，并及时加配重约2t（采用砂袋装砂）,由自身行走机构支撑后用手拉葫芦保险绳固定滑模，卷扬机牵引滑模系统，试滑二至三次。在保证牵引装置稳固可靠后，卸下手拉葫芦。混凝土浇筑前，将滑模滑移至仓面起始点，经检查滑模与侧模安全无误后方可投入硅浇筑。需注意的是，滑模安装前，滑模清洗洁净，清除滑模表面上的校及杂物，以保证出仓於表面的平整度。在滑模下滑是，将溜槽堆放在滑模日勺工作平台上，边下滑边安装,滑模上堆放溜槽不得不小于100节，局限性部分用钢筋台车运送进行补充。溜槽加固采用中10日勺铁丝拉在钢筋网上，间距以不不小于IOnI为宜。溜槽搭设必须顺直，加固牢固，雨阳棚采用同样的措施加固，做到安全第一。滑模安装及施工示意图见图1。2. 2.4滑模的滑升卷扬机控制电路布置在滑模上，由滑模上施工人员操作，在坝顶卷扬机旁设专人负责设备运行，滑模滑升前，清除其前沿超浇校，以减少滑升阻力。每浇筑一层（2530Cm）舲提高滑模一次，每次滑升图1滑模安装及施工示
