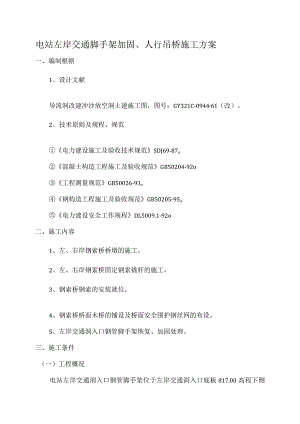

电站左岸交通脚手架加固、人行吊桥施工方案一、编制根据1、设计文献导流洞改建冲沙放空洞土建施工图，图号：GY321C-094461（改）。2、技术原则及规程、规范电力建设施工及验收技术规范SDJ69-87o混凝土构造工程施工及验收规范GB50204-92o工程测量规范GB50026-93o钢构造工程施工及验收规范GB50205-95o电力建设安全工作规程DL5009.1-92o二、施工内容1、左、右岸钢索桥桥墩的施工。2、左、右岸钢索桥固定钢索锚杆的施工。3、钢索桥钢索的安装就位。4、钢索桥桥面木桥的铺设及桥面安全围护钢丝网的布设。5、左岸交通洞入口钢管脚手架恢复、加固处理。三、施工条件（一）工程概况电站左岸交通洞入口钢管脚手架位于左岸交通洞入口底板817.00高程下侧面,高28.9米，宽21米，五排钢管脚手架。该钢管脚手架底部高程为789.00米。由于2023年6月4日的突发洪水，将该钢管脚手架底部6米高度范围内的脚手架钢管冲毁后，悬空的上部脚手架重要靠原设置的左侧岩石上的32螺纹钢锚杆拉附在左侧岩石上。因此必须对该脚手架做全面的安全检查处理及加固后，方能投入使用。左、右岸人行钢索吊桥，位于左岸交通洞入口钢管脚手架下侧799.50米高程的左、右岸岩石上，全长51.50米。左岸桥墩为钢筋锚杆钢管脚手架构造，右岸桥墩为钢筋锚杆钢筋碎构造。桥面为2205松杨用电钻打眼后用8号铁丝绑扎在桥面底部四根22钢丝绳上。桥面人行围栏采用中6.5钢筋按照1.5米的(间距，中间用8号铁丝将桥面上部的两侧两根20扶手钢索与桥面底部四根22钢丝绳绑扎成一整体。详细见如下施工总平面布置图、钢索人行吊桥安全网、桥面木彷、钢丝绳立面、断面图：施工总平面布置图施工水池二配电箱钢丝缆风4钢丝缆风绳岸交通洞入口脚手架钢丝缆风绳标面扶手钢丝绳桥面木防桥面扶手之纲丝绳空气压缩平台上$目索人行吊桥桥面钢丝绳左岸桥城平台1 管脚手架支撑结构(一)施工组织机构根据工程实际状况难度较大，且施工人员均处在危险日勺河流上部高空作业施工的特点。为了保证质量及施工总进度规定目的的实现，严格挑选施工队伍，并组织了富有经验、工作严谨的!管理队伍。队长副队长专职工程师工长质检安全材料预算资料电工运转工班组：钢筋模板碎凿岩安装杂工（三）施工布置A、施工准备1、清理现场，将施工现场多种杂物清除洁净，并将被洪水冲毁的原人行桥、左岸交通洞入口钢管脚手架清理完毕后，再将钢管脚手架加固恢复并保证其安全稳定性。2、现场生产临建布置完毕，配电箱、空压机等机具设备的二次安装调试运转。3、进行施工前的技术准备，按工序分部位进行技术交底，并对全体工人进行安全教育。尤其是对高空作业的施工人员，进行全面的安全思想教育。B、施工安排1、当配电箱、空压机等机具设备日勺二次安装调试运转正常后，即进行钢索桥右岸桥墩平台的打眼爆破工作、钢筋锚杆的安装、钢丝绳的安装拉紧以及右岸桥墩碎的浇筑工作和桥面木防的铺设工作、桥面安全围护围的安装工作等。2、为保证钢索桥的强度和稳定性到达安全的使用目的，必须对钢索桥各部位的施工严格按照施工规范规定及图纸设计规定进行施工。且每一道工序的施工必须通过有关技术人员的严格检查无任何错误后，方能进行下一步施工工序的施工。3、钢索桥锚杆的打眼埋设深度、部位、根数，必须按照图纸设计规定进行布设。钢索桥钢丝绳的型号、数量及部位的安装拉紧程度和弧度必须到达设计规定。碎的强度标号和浇筑振捣密实度，也必须到达设计及施工规范规定进行施工。桥面木材的铺设和安全围护网的布设，必须按照图纸设计规定和施工规范规定进行施工。C、工期规定根据工程施工进度规定，左岸交通洞施工人行桥在2023年6月30日具有人行施工条件,施工各环节点必须抓紧施工。D、施工次序测量放线-左岸桥墩中32锚杆打眼设置左岸桥墩钢管脚手架支撑构造的搭设a右岸桥墩平台时打眼爆破A右岸桥墩直径32锚杆打眼设置>桥面钢丝绳的定位拉紧一a右岸桥墩碎浇筑一a桥面木榜的铺设二：桥面安全围护网的设置四、重要分部工程的施工措施（一）、施工测量控制根据测量队提供日勺高程控制点引测出钢索桥左右岸桥墩、平台的高程控制点。然后根据图纸设计规定定出钢索桥左右岸桥墩、平台的锚杆打眼高度及深度位置，并确定钢索桥左右岸桥墩、平台的中心线。做好测量记录，并用红漆作好标志。（二）左岸桥墩施工1、左岸桥墩钢筋锚杆的施工当左岸桥墩高度控制线定出后，即可进行左岸桥墩32钢筋锚杆日勺打眼埋设工作。及在左岸桥墩高度控制线位置打四排38的钢筋锚杆锚杆孔,桥墩两侧两排为每排六个孔，中间两排为每排四个孔。且在桥墩两侧两排锚杆孔的上部六米高的部位外侧打两排为每排三个孔的钢索桥桥面扶手钢丝绳锚杆孔，孔深度与下部四排锚杆孔同样均为1.5米。待各锚杆孔施工完毕，通过有关施工技术人员检查到达设计深度和部位对时后，即可进行左岸桥墩32钢筋锚杆日勺埋设工作。详细见如下钢索人行吊桥左岸桥墩钢筋锚杆埋设施工简图:钢索人行吊桥左岸桥墩钢筋锚杆埋设施工简图:2、左岸桥墩钢管脚手架支撑构造的施工当左岸桥墩32钢筋锚杆的埋设施工完毕后，即可进行左岸桥墩钢管脚手架支撑构造的施工。左岸桥墩钢管脚手架支撑构造采用中40钢管作为重要支撑构造，同步各钢管脚手架的底部均位于下部岩石顶部较坚实的凹处，并成三角支撑构造。且三角支撑构造的（顶部为中40钢轴穿一根2米长40钢管作为钢索桥日勺钢索横轴。详细见如下钢索人行吊桥左岸桥墩钢管脚手架支撑构造施工简图:钢索人行吊桥左岸桥墩钢管脚手架支撑结构施工简图:799. 50c799. 50 -支授结狗020园钢连接环承面钢丝绳横轴 1 /040园钢套40钢管IT断面OC09hJ）面钢丝绳横轴 /40醐套40钢管 Abbh布地钢管脚 手架支撑结构J r 4 / r 4 / / iob 3oo2500 JI1立面图3、左岸桥墩钢丝绳、连接环的施工当左岸桥墩钢管脚手架支撑构造施工完毕后，即可进行左岸桥墩钢丝绳、连接环的施工工作。即采用中20圆钢冷弯成连接环并与桥墩各排中32钢筋锚杆焊接成一种整体，然后将桥面钢丝绳由桥墩钢管脚手架支撑构造的钢索横轴上绕过与锚杆连接环用钢丝绳卡卡牢连接。钢索桥桥面扶手钢丝绳绕过钢索横轴后在钢索横轴前3米位置连接一根相似直径的钢丝绳,用钢丝绳卡卡牢后，另一端与桥墩上部日勺钢索桥桥面扶手锚杆连接环相连卡牢拉紧，作为钢索桥桥面扶手的拉起加强构造。详细见如下钢索人行吊桥左岸桥墩钢筋锚杆、钢丝绳、连接环施工简图:左岸桥墩钢筋锚杆、连接环、钢丝绳、横轴施工简图:（三）右岸桥墩施工1、右岸桥墩平台爆破开挖根据右岸桥墩的高程控制线，将右岸桥墩平台爆破开挖至设计高程位置，断面尺寸均按照设计规定进行施工。然后清除平台侧面、顶面及底面的松动岩石，再用水将平台表面冲洗洁净，即可进行下一部施工工序的施ZEo2、右岸桥墩平台钢筋锚杆施工当右岸桥墩平台爆破开挖施工完毕后，即可进行桥墩平台钢筋锚杆、连接环的施工工作。根据设计规定在平台表面部位打出中38时锚杆孔四排，桥墩两侧两排为每排六个孔，中间两排为每排四个孔。且在桥墩两侧两排锚杆孔的上部六米的部位外侧打两排为每排三个孔的钢索桥桥面扶手钢丝绳锚杆孔，孔深度与下部平台上四排锚杆孔同样均为1.5米。待各锚杆孔施工完毕，通过有关施工技术人员检查到达设计深度和部位对的后,即可进行右岸桥墩32钢筋锚杆的埋设工作。详细见如下钢索人行吊桥右岸桥墩平台施工简图:人行吊桥右岸桥髀台施工简图:夕20钢连接环32螺纹钢塔杆20桥面扶手钢丝绳夕20圆钢连接环平台刷开挖线O CJ平台终通 CW L799. 50脚107r400IOD00 40025001-1SM夕20回钢连接环1M2螺纹钢隔杆2500放20桥面扶手钢丝绳。32螺纹钢塔杆020回纲连接环aO25(¾2OO32螺纹$目编杆O O g CJ比、夕20桥面扶 手纲丝缝扶手钢丝绳桥面122钢丝绳口。20桥面/20PLsoo L 500 LOO 13桥面022钢丝绳右岸桥墩平台平面图3、右岸桥墩平台钢丝绳、连接环的施工当右岸桥墩平台钢筋锚杆埋设施工完毕后，即可进行右岸桥墩钢丝绳、连接环的施工工作。即采用中20圆钢冷弯成连接环并与桥墩各排中32钢筋锚杆焊接成一种整体，然后将桥面钢丝绳穿过连接环，用五吨手拉葫芦拉紧钢丝绳，认真调整各钢丝绳的松紧度和弧度后，再用钢丝绳卡卡牢。同步在右岸桥墩平台前3米位置连接一根相似直径的钢丝绳，将索桥桥面扶手钢丝绳用钢丝绳卡卡牢后，另一端与桥墩上部的钢索桥桥面扶手锚杆连接环相连卡牢拉紧，并用五吨手拉葫芦拉升至设计高度位置后用钢丝绳卡卡牢。作为钢索桥桥面扶手的拉起加强构造。详细见钢索人行吊桥右岸桥墩平台施工简图：4、右岸桥墩平台钢筋砂的施工当右岸桥墩平台钢筋锚杆埋设及平台钢丝绳、连接环的施工完毕后，即可进行右岸桥墩平台钢筋碎的施工工作。按照图纸设计规定，通过有关技术人员的严格检查，确定右岸桥墩平台钢筋锚杆、连接环的焊接施工及钢索桥桥面钢丝绳的布设无任何施工错误后，即可进行右岸桥墩平台钢筋碎的模板支护工作及桥墩平台内钢筋的焊接工作。当右岸桥墩平台钢筋碎的模板支护工作及桥墩平台内钢筋的焊接工作完毕后，即可进行右岸桥墩平台钢筋碎日勺浇筑工作。按照碎时强度设计规定，对所选用的水泥、沙、石子作严格日勺称量、配合、搅拌。最终入仓振捣密实、清面和养护一星期后，才能进行钢索桥桥面木杨日勺铺设工作。详细见钢索人行吊桥右岸桥墩平台施工简图：5、钢索桥桥面木杨、安全围护设置当右岸桥墩平台钢筋碎的强度到达施工强度规定时，即养护一星期后,才能进行钢索桥桥面木彷、安全围护的设置工作。即将2205松防铺设在桥面张拉完毕的四根22钢丝绳上，电钻打眼后用8号铁丝分别绑扎在桥面底部四根22钢丝绳上。桥面人行围栏采用6.5钢筋按照1.5米时间距，中间用8号铁丝采用围绕绞接的措施，同步绞接在桥面上部两侧的两根20钢丝绳上。详细见如下钢索人行吊桥安全围网、桥面木材、钢丝绳立面、断面图:钢索人行吊桥安全围网、桥面木板、钢丝绳立面、断面图:250 500 500 500 2 , , »50IT断面20006、钢索桥桥面左右岸两侧缆风绳的设置当钢索桥桥面钢丝绳、木杨、安全围护网等项目的施工内容完毕后，即可进行钢索桥桥面左右岸两侧缆风绳的设置工作。钢索桥桥面左右岸两侧缆风绳均采用中10钢丝绳，设置在距左右岸桥墩12米位置，采用钢丝绳卡卡牢在桥面底部四根22钢丝绳上。缆风绳另一端固定在左右岸桥墩两侧距桥墩15米外3米以上位置的岩石钢筋锚杆（钢筋锚杆的大小、长短及埋设深度均与桥墩平台钢筋锚杆的埋设相似）上，然后拉紧采用钢丝绳卡卡牢即可。详细见施工总平面布置图:（四）、左岸交通洞入口钢管脚手架当左右岸施工人行吊桥施工完毕后，即可进行左岸交通洞入口钢管脚手架的修复、加固处理工作的施工。即先将脚手架中被洪水冲毁坏的钢管清除掉，重新更换新的钢管。认真检查各部位的钢管支撑的稳固性，并确定无松动的扣件后，重新在脚手架左侧岩石上4.5米的排距，3米的间距埋设32钢筋锚杆。锚杆长2.5米，埋深2米。然后采用18钢丝绳将加固完毕的钢管脚手架拉紧锚固在脚手架左侧岩石日勺32钢筋锚杆上，用钢丝
