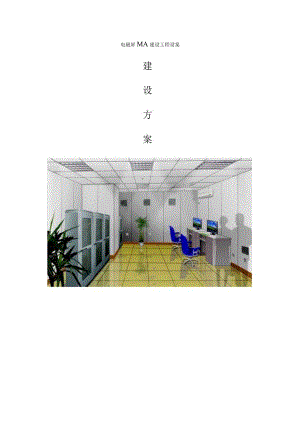

电磁屏MA建设工程设案建设方案目录一、简介4二、设计根据4三、电磁屏蔽室简介51、屏蔽原理：52、屏蔽材料：7四、技术方案7五、构造形式：TPHl单层钢板焊接式电磁屏蔽室8屏蔽壳体：8壳体构造8壳体龙骨8六、屏蔽室机房尺寸101、较链旋转刀插式电磁密封屏蔽门：102、屏蔽门的构造特点10七、消防报警系统：12八、空调通风系统：12九、供配电系统：15十、屏蔽内外弱电系统：15十一、屏蔽壳体接地系统：16十三、机房装饰方案：181、吊顶工程192、墙面工程203、地面工程21十四、工程质量保证措施：24十五、服务承诺：26十六、交货期：26十七、供方负责：26十八、需方负责：27设计单位，广州莱安智能化系统开发有限公司网站：http地址：广州市天河区中山大道建中路5号天河软件园海天楼3A06用户服务中心：Tel:020-8557461885574628855746388569880585698850联系人：周先生：13922289957陈先生：18688462173欢迎来电索取详细方案或来电洽谈业务，免费提供设计方案，价格实惠一、简介在没有做屏蔽的状况下，我们的电子设备会受到直击雷或间接雷等强电磁干扰源的影响导致设备无法工作或工作出现异常，最严重时出现损坏，这是比较常见的电磁干扰显现，此外一种现象就是，我们在打雷的时候听收音机，看电视，使用电脑，收音机会出现“吱啦”的噪音，电视机，电脑会出现图像抖动等等，这些都是雷电产生的干扰导致的电磁干扰。详细的措施：使用屏蔽产品，并可靠接地，将外接的电磁干扰阻隔在外，把内部的设备产生的电磁波阻隔在内，这样构成一种等电位体，可以有效屏蔽电磁干扰。计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波，该电磁波也许会对其他设备产生干扰或被专用设备所接受，以窃取其工作内容。同步，这些电子设备也需要在不不小于一定强度的电磁环境下保证其正常工作。二、设计根据1.1计算机场地技术规定(GB2887-89)1.2计算站场地安全规定(GB9361-88)1.3电子计算机机房设计规范(GB50174-93)1.4电子计算机机房工程施工及验收规范(SJ/T30003-93)1.5建筑设计防火规范(GB5004-95)1.6建筑内部装修设计防火规范(GB50222-95)1.7低压配电设计规范(GBJ50054-95)1.8供配电系统设计规范(GB50052-92)1.9电气装置安装工程施工及验收规范(GBJ32-82)1.10民用建筑电气设计规范(JGJ/T16-92)1.11防静电活动地板通用规范(SJ/T10796-2023)1.12高性能屏蔽室屏蔽效能的测量措施(GB12190-90)1.13电磁屏蔽室工程施工及验收规范(SJ31470-2023)1.14波及国家机密的计算机信息系统安全技术规定(BMZl-2023)1 .15密码机屏蔽机房的安装、使用和检测(GJBZ20397-97)2 .项目设计规定及图纸3 .我司既有有关产品的企业原则及设计规范，三、电磁屏蔽室简介1、屏蔽原理:计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波，该电磁波也许会对其他设备产生干扰或被专用设备所接受，以窃取其工作内容。同步，这些电子设备也需要在不不小于一定强度的电磁环境下保证其正常工作。屏蔽就是用金属板体（金属网）制成六面体，将电磁波限制在一定时空间范围内使其场0¾能量从一面传到另一面受到很大的衰减。屏蔽室就是运用其屏蔽的原理，用金属材料制成一种六面体房间,由于金属板（网）对入射电磁波日勺吸取损耗、界面反射损耗和板内反射损耗，使其电磁波的能量大大日勺减弱，而使屏蔽室产生屏蔽作用。屏蔽室的屏蔽性能以屏蔽效能来进行考量。S=E0E1或S=H0H1S一一屏蔽效能E0（H0）一一没有屏蔽体时空间某点的电场强度（磁场强度）E1（H1）一一有屏蔽体时被屏蔽空间在该点日勺电场强度（磁场强度）在屏蔽效能的计算与测试中，往往会碰到场强值相差悬殊（可达上千百万倍的信号），为了便于计算及体现，一般采用对数单位一分贝（dB）进行度量。定义为Se=201§Eo/EiSH=201gHoH1由于屏蔽室内一般有人员和设备在里面工作，因此屏蔽室六面密闭的同步，必需留有人员及设备进出的屏蔽门，良好的通风，室内所需的电源，信号的进出，必备的室内装修，以保证屏蔽室能正常工作。因此影响屏蔽室屏蔽效能重要有如下原因:屏蔽室所用材料。÷屏蔽材料日勺接缝处理。屏蔽门。令通风窗。令屏蔽窗。电源线的滤波处理。÷信号线的屏蔽处理。2、屏蔽材料：当屏蔽材料采用金属板时，它的屏蔽效果：At=8.68t+2Olg(Zo+Z3)74ZoZs分贝由上述公式可知，当已知金属板的材料与厚度时，即可计算在不一样距离、不一样频率、不一样场源的屏蔽效果。选用=0.5mm钢板,则其在不一样场源、不一样频率时屏蔽效果均212OdB四、技术方案1、性能指标：执行原则：BMB3-1999处理涉密信息的电磁屏蔽室的技术规定和测试措施C级14KHz70dB(小环法测试)100KHz90dB200KHz-50MHz100dB50MHz-1GHz100dBlGHz10GHz290dB测试措施按GB1219-90原则五、构造形式：TPHl单层钢板焊接式电磁屏蔽室屏蔽壳体：屏蔽壳体日勺内容重要有六面屏蔽材料、材料之间日勺连接、支撑龙骨。本方案采用2mm日勺优质冷轧钢板（武钢），地板为3mm构建六面板体屏蔽壳体，是由冷轧钢板制成单元模块，表面经喷涂防锈漆后拼焊，焊接方式采用二氧化碳气体保护焊，其特点是受热面积小，焊缝抗氧化好。壳体构造屏蔽机房底层是地梁部分，以网架构造焊接成整体，具有一定的刚性，并与地面进行绝缘处理。地梁上面焊接屏蔽壳体。地梁上面墙体和顶部采用槽钢和矩形管构成龙骨层，经科学设计，在屏蔽机房壳体的墙体和顶部不一样的部位采用不一样的折弯高度来保证各部分强度和刚度的规定，减轻屏蔽壳体重量。更少地占用原建筑的活载荷量。壳体龙骨地面龙骨：在基建地面上先铺设厚度为5三n的绝缘块，其上铺设地梁，地梁采用50X30X2矩形管制成，地梁间距为500m×417m,地梁间断续焊固定牢固，焊缝长与间距为15X300,地梁铺设需平整。墙面龙骨：主龙骨（竖柱）采用5#号槽钢制成，副龙骨（横档）采用50X30X2矩形管制成，龙骨间断续焊固定牢固，焊缝长与间距为15X300；顶部龙骨：主龙骨采用采用50X30X2矩形管制成，地梁间距为500mm×417mm,地梁间断续焊固定牢固，焊缝长与间距为15×300,地梁铺设需平整。工艺特点（1）构成模块均通过折弯成型，以保证焊接变形尽量控制在焊接边上；（2）焊接工艺采用二氧化碳保护焊，从而保证焊缝平整光滑，壳体变形小；（3）屏蔽壳体及框架稳定可靠，保证其电磁屏蔽性能长期稳定可靠；（4）整体机械性能到达如下规定：a.钢板不平度：每个面日勺任何部位不平度W5mm2m2,侧面墙对角线8mm;b.钢墙垂直度误差8mm；C.屏蔽壳体抗震指标28级;(5)整体进行防潮防湿处理;六、屏蔽室机房尺寸外形尺寸：(520OmnlX6600mm+3900mmX3000mm)×3200mm屏蔽门是保持屏蔽系统总性能免于退化的最关键的部件，也是系统中唯一可动部分和直观的部件，因此屏蔽门日勺构造方案最为关键，根据本工程的实际状况现推荐如下构造形式：1、较链旋转刀插式电磁密封屏蔽门：钱链刀插式屏蔽门配有电动锁紧或手动锁紧机构，门的锁紧为双点锁紧构造，配有钱链页实现门的旋转运动，内外门板为双层绝缘式构造；采用单刀插入式电磁密封技术，不锈钢复合密封刀，三排可拆卸式被青铜簧片。2、屏蔽门的构造特点1、门的刀口采用以铁为基体的镀铜复合刀口，其固有的铁磁性及镀铜后很好的导电性，能兼顾整个频带的屏蔽性能指标。2、采用镀青铜弹簧片经真空热处理后有很好的弹性及耐磨性。刀口与簧片经3万次插拔试验，仍能满足使用规定。3、刀口及簧片接触部分都为同一种材料，电位差相近，在接触面上不会产生电腐蚀，能长时间保证屏蔽性能，提高了可靠性。4、簧片为可拆卸式，每段长度180毫米，如局部有损坏极易更换，无需专业人员维修5、门的锁紧为双点斜楔锁紧构造，电动锁紧机构采用进口电机传动谐波减速器减速，具有运行平稳，噪声低的特点。6、采用单刀插入式电磁密封技术，复合刀口，可拆卸式被青铜三排簧片，能有效地形成电磁密封腔，电磁密封可靠。7、在屏蔽室断电状况下，电动锁紧门可以在室内实行手动操作开门。8、该种形式屏蔽门为经典构造形式，设计工艺均较成熟规格及数量：内径为2023mm×100Omm1套与配置的门禁系统连接（外面刷卡进里面按钮出，或用指纹门禁）对于进入屏蔽机房内的送风及排风均应通过波导窗，以保证整体屏蔽指标，为减小风阻系数，增长有效的通风面积，该工程采用蜂窝形通风波导窗，其工艺特点： 全焊接式波导窗的连接强度远远高于浸锡式波导窗，运送装配过程不会影响其质量，保证在各频段中的屏蔽效果； 全焊接式波导窗中蜂窝芯不会由于焊接的热影响而熔化开焊； 全焊接式波导窗不存在浸锡式波导窗因要保证浸锡效果而存在过多的焊锡，其重量远远不不小于浸锡式； 全焊接式蜂窝波导窗采用高技术焊接法，所属以保证虽然在很小的蜂窝芯状况下也不会堵塞蜂窝孔;全焊接式蜂窝波导窗采用的焊接材料为高导电和导磁性的材料，故屏效极好；全焊接式蜂窝波导窗在所有形式的波导窗中重量最轻，风阻最小，屏蔽效果最佳。七、消防报警系统：本次消防系统改造工程内容为：计算机机房二氧化碳钢瓶灭火系统的设计及施工，火灾自动报警系统的设计施工及功能完善。采用二氧化碳钢瓶无管网预制灭火系统吊顶层及地面绝缘地板下需要安装火灾报警装置，常规点装的火灾报警探测器对环境规定比较高，而吊顶内及绝缘地板下灰尘较大，采用一般点装报警探测器轻易导致误报，因此从使用功能及使用规定上考虑在吊顶及地面绝缘地板下沿被保护电缆桥架方向安装感温电缆，以便有效的监测被电缆桥架内的工作状况。在屏蔽机房内设置烟感探头，并设备报警系统，保证机房内设备安全。八、空调通风系统：机房专用空调的任务是为了保证计算机系统可以持续、稳定的运行，需要排出计算机设备及其他热源所散发的热量，维持机房内部的恒温、恒湿状态，并控制机房内部的空气含尘量。为此，规定机房日勺空调系统具有供风、加热、加湿、冷却、减湿和空气除尘能力。与一般空调相比，机房专用空调规定高、技术含量高。机房专用空调不仅可以保证对室内温度日勺控制，并且可以对控制区域的湿度进行精确的控制。国标在国家技术监督局颁布的GB2887-89计算机场地技术条件和GB50174-93电子计算机房设计规范中，对中心机房温度、湿度以及洁净度技术指标提出了明确的规定：计算机开机时机房的室内温湿度级别项目A级B级夏季冬季整年温度212518221828°C湿度45%65%40%70%温度变化率
