电子画屏通用规范_SJT11819-2022.docx

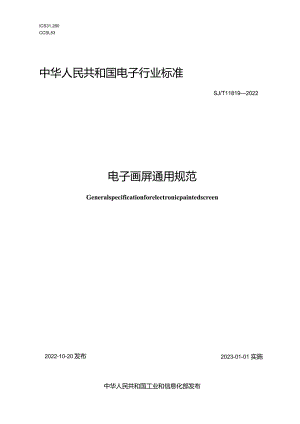

ICS31.260CCSL53中华人民共和国电子行业标准SJ/T118192022电子画屏通用规范Generalspecificationforelectronicpaintedscreen2023-01-01 实施2022-10-20发布中华人民共和国工业和信息化部发布III前言范围2规范性引用文件1术语和定义要求试验要求.质量评定程序标志、包装、j附录A（规范包附录B（规承2611131417本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任.本文件由全国音频、视频及多媒体系统与设备标准化技术委员会(SACZTC242)提出并归口。本文件起草单位：京东方科技集团股份有限公司、京东方艺云科技有限公司、青岛海信电器股份有限公司、北京淳中科技股份有限公司、厦门夏华科技有限公司、工业和信息化部电子第五研究所。电子画屏通用规范1范围本文件规定了电子画屏（以下简称产品）的术语和定义、要求、试验方法、质量评定程序、标志、包装、运输、贮存，本文件适用于采用液晶显示技术EL用于展示数字化艺术图像作品的显示设备,其他技术类型产品可参考使用。2规范性引用文件日期的引用文件,2温X子产品环9无故障试验方案电E外遥控配妥求和测IH61高 超高清4121W5试试躲E方法试!设备接口规范第或验概述和指南B导则术语用第2部分:第2部分:第2部分:第2部分:部分:008201（；201920191992息技设备可他、技术1下列文件中的内容i 仅该日期对应的版本j 文件。GB/T 191GBfT 242GB/T GB/T GB/T GB/T GB/T GBGBGB 4 GB/T GBZT GBrr GB/TGB 1762SKl GB/T 1891信息技术设备抗扰度 限值和测量方法GB/T 26270 NolO SJZT 1133120 SJ/T 113482016 GY/T 1552000 GY/T 3072017我歆。其中,注日期的引用文件, 有的修改单）适用于本限值谐波电流发射限值（设备每相输入电晶显示器件测试方法光电参数视接收设备标准测试信号:定湿热试验!：冲击（正弦）3术语和定义下列术语和定义适用于本文件。3.1电子画屏electronicpaintedscreen以展示数字化艺术图像作品为主的显示设备。4要求4.1 外观、结构产品表面不应有凹凸痕、划伤、裂缝、毛刺、雀斑等缺陷，表面涂镀层不应有气泡、龟裂、脱落等。金属零件不应有锈蚀及其他机械损伤，灌注物不应外溢。开关、按键、旋钮的操作应灵活可靠，零部件应牢固，无松动。说明功能的文字和图形符号的标志应正确、清晰、端正、牢固，指示应正确。4.2 基本功能产品的基本功能应符合表1规定.表1基本功能要求序号功能要求1遥控可选2中文菜单显示必备3横屏和竖屏变换必备4轮播间隔时间设置必备5恢复出厂设置必备6环境光控制必备7计算机显示功能可选8色温选择可选9艺术品分类显示必备10无信号自动待机可选11艺术图像版权内容库必备12直流电流调光必备4.3 信号接口产品信号接口要求应符合表2的规定。表2接口要求序号接口要求类型技术要求1网络接口必备Wm、蓝牙2数字音、视频输入接口可选HDMI、TyPeC、eDP等3音频摘出接口：左声道、右声道可选按SJ/T113312006的要求4通用串行总线可选USB4.4 4显示格式产品支持的显示格式应符合表3规定，其他支持格式由产品规范规定。表3显示格式4.5显示性能产品的常温显示性序号测量方法4由产概定5见率:见I6RGB件7见kmm×mm cdm2 S表4常温显示性能单位由产220210275210见、S 2'9卜9/10&（* ）2110/'2%. 1/11分像素数由产品规范榜/12反射射率%W6. 12%痣13像素缺陷 、迎W，LM见 SJ“ 113482016 中 5. 1415灰阶亮度浮动范围60%>¾3 D O X«S见附录A. 316灰阶亮度准确性0.3见附录A.417亮度梯度浮动范南85%见附录A.518亮度梯度准确性0.4见附录A. 68输入图像格式扫描方式场频Hz幅型比1920×1080p逐行5016:91920×1080p6016:93840×2160p5016:93840×2160p6016:97680×4320p5016:97680×4320p6016:94.6 声性能若产品具有声音功能，声性能要求由产品规范规定。4.7 艺术品分类显示及其色温显示不同类型的数字化艺术图像时，产品应自动识别并切换显示模式。不同类型的显示模式推荐性能指标见表5。表5数字艺术品显示色温显示模式色温亮度.水彩6300K7100KL3倍标准白板反射亮度素描6300K7100K1.1倍标准门板反射亮度国画、书法6300K7100KL2倍标准白板反射亮度摄影8600KllOOOK4.5倍标准白板反射亮度油画6300K7100KL4倍标准白板反射亮度在D65照明环境下，测量标准白板的反射亮度.4.8遥控发射器性能具有遥控器红外遥控发射器的性能要求应符合GB"14960-J994的有关规定。具有其他型式的遥控器的性能要求由产品规范规定。4.9电磁兼容特性4.9.1无线电骚扰产品的无线电骚扰值应符合GB“9254中的规定，在产品规范及使用说明中应明确规定选用A级或B级所规定的无线电骚扰限值。4.9.2抗扰度产品的抗扰度限值应符合GBZr176182015中的规定。4.9.3谐波电流产品的谐波电流应符合GB17625.1中的规定。4.10安全性4.10.1通则产品的安全性应符合GB4943.1中的规定。4.10.2接地连续性产品的保护接地措施应符合GB4943.1中的规定。4.10.3对地漏电流产品的对地漏电流的允许值应符合GB4943.1中的规定。4.10.4抗电强度产品的抗电强度的施加电压应符合GB4943.1中的规定。4.11环境适应性4.11.1气候环境产品的气候环境适应性分为三级，应符合表6规定.表6气候环境适应性气候条件级别123温度范围工作IooC35C0oC40oCTOeC55C储存运输-20oC55oC相对湿度工作35%80%30%90%20%93%贮存运输20%93%气压86kPa106kPa4.11.2机械环境试验项目睑内容20ms,定频耐:5815058扫频耐久J份环次数2次10Hz-:n(25Hz扫频速度octmn产品的机械环境适应;初始和最后眼动应检注：表中驱动引581520ms720ms2级别冲击波形1150'11半正弦波或后峰锯齿波或梯形波23003500表9运输包装件跌落适应性包装件质量kg跌落高度mm15760>15W30600>30W40500>40W45400表9（续）包装件质量kg跌落高度mm>45W50300>502004.12可靠性要求经5.12试验后，产品平均失效间隔工作时间（MTBF）的下限值应不小于16000h。5试验方法5.1 试验环境条件5.1.1 大气环境条件本文件中除气候环境试验、可靠性试验和耐电强度试验以外，其他试验均在试验用标准大气条件进行。a）温度：15oC35oC;b）相对湿度：25%75%;c）气压：86kPa-106kPa,5.1.2 测试条件5.1.2.1测试场地测量应在不受来自外界电磁场干扰的室内进行。如果干扰可影响测量结果,测量应在屏蔽室内进行。测量应在暗室中进行，屏幕表面的杂散光照度应小于或等于Hx,即在关闭模式下，屏幕表面的照度小于或等于1lx。5.1.2. 2视频测试信号发生器视频测试信号发生器应能产生测试所需的信号，高清晰度测试信号应符合GY/T155-2000的规定,超高清晰度测试信号应符合GY/T307-2017规定的信号格式。推荐采用数字视频接口，如采用其它接口测试，应记录所采用的接口类型。5.1.3. 3光学测试设备亮度计测量屏幕上小面积的亮度，其测量范围至少0.2cd2000cdm2o色度计应能够在亮度低于2cd时，测量屏幕上小面积色度坐标（x,y）或（u',v'）推荐采用分光型色度计。5.1.4. 4测试状态调整产品性能测试均在加电0.5h后进行，如无特别说明产品的测试状态均设置为出厂默认状态。5.2 外观和结构检查用目测法和相关检测工具进行外观和结构检查。5.3 基本功能检查用目测法和相应的信号、光学测试设备进行检查。5.4 信号接口检查用目测法和相应的信号源进行检查。5.5 显示格式检查用目测法和相应的信号源进行检查。5.6 显示性能检验5.6.1显示尺寸用长度计测量显示屏对角线尺寸。5,6.2亮度被测产品输入白场信号,调节亮度至最大位置,其它为出厂默认。用亮度计测量屏幕中心点的亮度,测量时应使亮度计镜头与电子画屏垂直，记录此时相应的亮度值。5.6. 3对比度被测产品输入黑白块窗口信号，见图1。用接触式亮度计分别测量hLx.L2、乙和色块的亮度，按式（1）计算对比度：CR=L充/L暗“（1）式中：CR对比度；1.ZO白色块亮度值；1.aLi、Li、L3、Li黑色块亮度平均值。=2/15Hb=l5H图1对比度测试图5.6.4 亮度一致性被测产品输入白场信号,分别测量第1、3、5、7、9点（定位见图2）的亮度值。90%50%10%按式（2）计算亮度一致性。L = Li L0X 100%式中：
