电力管沟工程的监理操作详解.docx

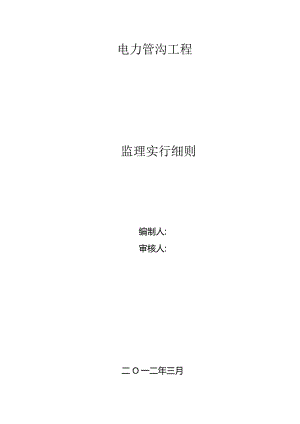

电力管沟工程监理实行细则编制人:审核人:二O一二年三月一、工程概况二、专业工程内容及重要特点三、监理目的四、监理根据五、重要施工工艺流程六、监理工作的控制要点七、监理工作重要措施及措施一、工程概况：1、工程项目名称：涪陵区高笋塘步行街电力管沟工程2、工程地点：高笋塘泽胜世贵双星一建涪宾馆一易家坝一南门山菜市一南门金街一秀水金街一公园路一滨江路变电站3、项目总投资：约286.31万元4、建设单位：5、监理单位：6、设计单位：7、施工单位：8、工程内容简介：高笋塘步行街电力管沟工程位于涪陵城区内，从高笋塘泽胜世贵双星一建涪陵宾馆一易家坝广场一南门山菜市一南门金街一秀水金街一公园路一滨江路变电站止。该工程重要以开挖人选道及车行道、新建电力管沟、排水改造及安砌检查井等内容。二、专业工程内容及重要特点：电力管线工程：本工程电力采用现浇构造，新建电力埋管敷设10150+2100玻璃钢管、10150+2100玻璃钢管（加筋）、8150+2100玻璃钢管（加筋）和4150+2100玻璃钢管（加筋）。工作量：全长1020.61米，其中10150+2100玻璃钢1040.2米，10150+2100玻璃钢管（加筋）90米。全线共设30座人孔井（包括警示牌30个），其中：直线井24座，转角井1座，改造三通井1座，四通井4座。材料：现浇混凝土强度等级C30；埋管垫层混凝土强度等级C15；150玻璃钢壁厚&0mm,e100玻璃钢壁厚5.0mm。钢材：构造筋为HPB235（新）；受力筋为HRB335（新）。横断面设计：10150+2100玻璃钢管双层排列,高为0.62m,宽为L66m；10150+2100玻璃钢管（加筋）双层排列，高为0.68m,宽为8150+2100玻璃钢管（加筋）双层排列，高位0.62m,宽为L20m；4150+26100玻璃钢管（加筋）双层排列,高为0.41m,宽为L36m。纵断面设计：地面高程采用设计地面高程，埋管与规划管线垂直交叉，高程按规避规划管线高程设计。电力埋管与设计管线有矛盾时，可根据实际状况进行合适调整。电力管线埋深范围在0.8-3.1米之间。井室设计：井室埋管井间距大部分在3050米之间，井室断面为2.OmX2.0m,构造为现场浇注，每个井内均设人孔、集水坑、井室接地装置、警示牌及活挂梯。拉力环距管底0.2m。顶板吊架距侧墙LOn1。三、监理目的：采用切实有效措施，以期实现施工及监理协议确定的工程进度、质量、安全目的。质量合格，安全事故为零，进度满足协议规定。以质量预控为重点，突出关键项目，遵照“防止为主、动态管理、跟踪监控”的措施，对工程项目施工全过程实行质量控制，切实保证工程质量。四、监理根据：1、中华人民共和国建筑法2、中华人民共和国招标投标法3、中华人民共和国协议书4、工程建设质量管理条例5、建监(1995)737号工程建设监理规定6、建设工程监理规范GB5031920237、本项目建设监理协议8、DLT5221-2023都市电力电缆线路设计技术规定；9、GB50217-2023电力工程电缆设计规范；10、GB50169-2023电气装置安装工程接地装置施工及验收规范；11、GB50208-2023地下防水工程质量验收规范；12、电力基建施工工艺手册-土建电缆沟道分册13、与本工程有关的设计、材料供货、工程施工方面的协议、协议及其附件14、市政基础设施工程资料管理规程(DBl1/T808-2023)15、通过同意的设计文献(含设计变更、工程洽商)、图纸及其阐明16、招、投标文献(含补遗书)五、重要施工工艺流程1、明挖电力检查井工艺流程测量放线一基坑开挖一高层、中线复测f积水管安装f垫层浇筑f底板钢筋绑扎一底板模板安装f底板混凝土浇筑f墙体钢筋绑扎f墙体模板安装f止水条安装f墙体混凝土浇筑f顶板钢筋绑扎f顶板模板安装f顶板混凝土浇筑一混凝土养护f井周回填。2、底板钢筋工艺流程f弹出钢筋位置线一绑扎底板下层钢筋f绑扎基础梁钢筋f绑扎底板上层钢筋一绑扎侧墙钢筋一隐捡验收3、侧墙钢筋绑扎工艺流程f修整预留筋f绑竖向钢筋f绑水平钢筋f绑拉筋及定位筋f隐捡验收。4、顶板钢筋绑扎工艺流程一放位置线一钢筋绑扎f安装预埋件一检查验收。5、底板模板支护工艺流程f模板清理一外膜支护f埋设定位钢筋一支护内模f安装支撑f预捡验收。6、侧墙模板安装一基层处理一焊模板定位筋一安装预留洞口模板f安装模板、穿对拉螺栓f安装背楞、上紧对拉螺栓一加斜撑、拉杆、矫正模板并紧固一检查验收。7、顶板模板安装一搭设支架一铺设模板一调整模板标高并起拱一模板预捡。8、玻璃钢管安装工艺一测量放线一ClO混凝土浇筑一管枕安装一底层钢管安装一上层钢管安装一侧模板安装一C20混凝土包封浇筑一混凝土养护一分层扎实回填。六、监理工作的控制要点：1、根据图纸复核检查井、管线中心线、边线、槽底标高须符合设计图纸规定；2、土方开挖，槽底验收；发现异常或必要时进行钎探，首段验槽应邀请设计参与；3、按照设计图纸和规范对进场管线及热镀锌件进行验收；4、按照设计及规范检查验收钢筋规格、尺寸、根数、间距及保护层厚度；5、检查模板支撑构造及多种预留口位置尺寸、预埋件位置与否精确；6、检查商品混凝土标号、防水等级有关质量保证资料；现场检查商混塌落度并留置混凝土试块，侧墙浇筑前检查止水条与否安装就位。按旁站方案进行混凝土浇注过程旁站，督促总包安全、技术人员及时到位，工人规范操作保证混凝土浇筑质量，监督养护及成品保护状况；7、管线垫层、包封用混凝土标号及宽度、厚度检查；管子连接胶圈检查、接口错位距离检查；整体混凝土包封现场浇注过程旁站；8、接地装置安装检查，材料、焊接及接地电阻必须符合设计规定；9、管线拉通试验；接地电阻测试。10、检查集水井井算安装及底面坡度，检查爬梯、挂架等井内附属设施;11、检查井脖、井圈、井盖与否符合设计规定。并针对井口位于步道或绿化带检查井口高程尺寸。七、监理工作重要措施及措施：（一）总体规定：认真熟悉施工图纸、设计阐明和及有关技术资料，理解拟施工工程的重要特点、设计意图、工艺与详细的技术质量规定，事前发现和减少图纸设计上的“错、漏、碰、缺”，将影响工程施工、各分部及各专业图纸间的J矛盾之处，尽量提早发现，消灭图纸中的质量隐患，防患于未然。由于多单位出图，对于也许出现0¾管线交叉冲突0地方要先行予以处理。对重大分项工程和关键部位0特殊技术，应着反复核其与否能满足施工规定。动工前，严格审查施工单位编制日勺施工组织设计（施工方案），其重点是施工质量、施工进度等方面日勺控制，以及安全、环境保护、文明施工、交通管理等措施与否到位、合理，并可以被付诸实行。工程实行中碰到雨季及冬季施工,施工单位要编制专题方案，以确定对质量控制、进度控制和施工安全0详细措施。同步，由于现场的作业面多，多工种的交叉作业，规定施工单位做好自己的成品保护工作和对其他单位施工项目B¾成品保护工作。要对施工节点时限和各交叉施工工序进行合理安排，优化施工方案及措施，在保证施工安全和工程质量B¾前提下，争取加紧施工进度。同步，要做好全方位B¾监理控制与协调，将安全、环境保护、文明施工、交通管理同工程质量、工程进度等方面B¾控制相结合，使监理工作和服务工作一直处在受控状态。进入雨季施工前，市政及现场的临时雨水管道要保证畅通，具有排放条件。对于受雨季施工影响较大的土方开挖、回填等工作，应尽量避开雨季、冬季来完毕。有的管线（沟槽）如开挖较深，要视地下水位状况确定与否采用降水措施，需要有妥善周全的施工及安全措施。施工过程中，施工单位要严格按建设工程监理规程（DBJol-41-2023）组织各项施工及报验工作。监理单位要以计量支付控制权为保障手段（包括月度计量拨款，以及工程洽商变更的计量签认等）。假如施工单位的工作没有到达协议规定的质量规定，或者没有向监理履行报验手续或资料不齐备，监理单位均可拒绝在支付凭证上签字。对于未经监理现场计量或签认的工程变更洽商，监理单位也可拒绝在支付凭证上签字。施工期间把安全施工管理工作纳入监理工作0重点环节。管线施工，开挖沟槽较深，安全工作尤为重要。因而，要监督施工单位保证协议工期内无重大安全事故。常见规定如下：土方开挖时，必须按有关规定设置沟槽边护拦、夜间照明灯及指示红灯等设施，并按需要设置临时道路或桥梁；挖槽时，放坡必须符合规定，并根据需要设置顶撑（沟槽支撑应根据沟槽B¾±质、地下水位、开槽断面、荷载条件等原因进行设计），雨季期间要尤其留心，防止坍塌埋人；挖槽时，不得掩埋消火栓、管道闸阀、雨水口、测量标志以及多种地下管道的井盖，且不得阻碍其正常使用，堆土高度不适宜超过L5m,且距槽口边缘不适宜不大于O.8m；放管时要注意施工人员安全，防止砸伤；施工过程中，要全力保证区域内原有管线的正常使用，不得挖坏电缆、通讯、燃气、给水等管线，防止出现重大安全隐患；在动工前要对地上和地下多种管线基本状况弄清晰，不可盲目施工，规定施工单位在不能使用施工机械的地方坚决严禁使用施工机械；重视施工现场的消防安全保卫工作，消除火灾隐患，保证现场临时消防设备时正常使用。（二）对施工单位资质、质保体系、安全保证及运行的规定：1、施工单位应具有同类工程的施工经验，有健全的质保体系，逐层建立质量责任制，明确各部门各工种、各岗位B质量责任，规定施工单位的资质和管理能力与承包工程项目大小和技术规定相适应，具有资格0项目经理要对工程项目全面负责，专业技术负责人要具有工程师以上0¾职称，具有对应资质和能力。2、所配置工程技术人员0资质和数量与有关管理规定相适应。施工管理和操作人员：专业工长、质检员、测量员、电工、电焊工、试验员、资料员、安全员等应持有主管部门核发0岗位合格证，持证上岗。3、建立质量责任制：施工单位要做好分级0质量管理，各负其责。重点规定是：属隐蔽工程及试验日勺项目，需经设计、监理、建设单位共同签字承认（监督站或管理单位指定0¾项目还需由其现场验收及签认，如热力管道试压冲洗等），方可进行下道工序。分项完毕后在施工单位自检合格0基础上，填写工程报验单请监理验收。施工质量不合格者，由监理单位给施工单位发不合格项告知责成改正，上道工序验收不合格，不得进行下道工序。由于后来才发现某种原因导致的质量问题，监理工程师有权规定对已覆盖B¾工程进行剥落检查。4、建立采购责任制：采购方应对其所采购B¾原材料和设备质量负责。施工单位技术负责人应掌握设计规定和现场实际安装条件，外加工订货时向供货单位提出详细的技术规定，进场后按有关规定进行检查、试验，合格后向监理单位报验，未经监理验收或验收质量为不合格产品严禁使用于工程中。5、施工单位应由具有资质的专门人员负责施工技术资料的管理工作，按照市政基础设施工程资料管理规程DB11/T808-2023及市档案馆的规定，做到资料内容齐全，真实精确，并随工程的进展同步完毕。监理人员将随时检查和督促施工单位资料搜集、签认、整顿和归档工作。6、施工单位现场质量管理体系应与其协议约定及投标文献保持一致，如有重大调整，应实现征得建设单位许可。7、建立安全责任制：施工单位要建立健全安全管理体制，规定做到：施工单位0资质证书和人员证件要齐备，重要包括有效期内0安全生产许可证、安全管理制度，安全管理体系框图、安全技术措施（包括施工单位保护地下管线0措施）、施工安全员及特种作业人员（垂直运送机械作业人员、电气焊接作业、起重机械安装
