生活污水处理与再利用工程设计手册.docx

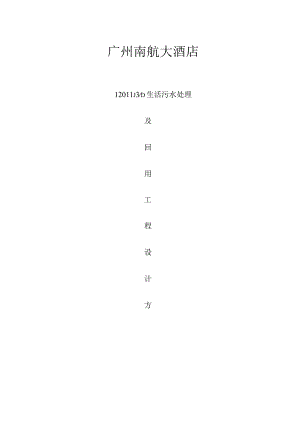

广州南航大酒店12011j3d生活污水处理及回用工程设计方设计单位：东莞市东利水处理工程有限企业2023年1月目录一. 项目概况错误!未定义书签。二. 设计根据与设计原则错误!未定义书签。/.设计根据错误!未定义书签。2. 设计原则错误!未定义书签。3. 设计范围错误!未定义书签。4. 设if目的错误!未定义书签。三. 设计参数错误!未定义书签。1. 设计处理量:错误!未定义书签。2. 设计进出水水质错误!未定义书签。2. 工艺流程框图：错误!未定义书签。3. 各处理单元处理效果一览表错误!未定义书签。浓度单位:mg/1错误!未定义书签。五. 设计工艺参数错误!未定义书签。1. 格栅、格网错误!未定义书签。2. 三级隔油沉沙池错误!未定义书签。3. 调整池错误!未定义书签。4. 酸化水解池错误!未定义书签。5. 一级接触氧化池错误:未定义书签。6. 二级接触氧化池错误!未定义书签。7. 二沉池错误!未定义书签。8. 消毒池错误!未定义书签。11. 设备棚（建在水池顶）错误!未定义书签。六. 土建设计错误!未定义书签。七. 机械、电气、自控设计错误!未定义书签。1 .电气设计错误!未定义书签。2 .自控设计错误!未定义书签。3 .本污水处理站重要动力设备一览表错误!未定义书签。八. 其他设计错误!未定义书签。1. 使用药物错误!未定义书签。2. 剩余污泥（含水率以98.6%计）错误!未定义书签。3. 公用工程能力错误!未定义书签。4. 生化处理系统运行成本分析错误!未定义书签。5. 回用水处理系统运行成本分析错误!未定义书签。+.工艺流程图（见附件）：错误!未定义书签。十一.平面布置图（见附件）：错误!未定义书签。一项目概况本方案是为处理贵企业生活污水而设计的，生活污水包括三部分：（1）厨房废水：这部分废水具有大量日勺悬浮物和油类，需通过三级隔油池处理后排入生活污水处理系统。（2）化粪池废水：这部分废水需通过三级化粪池处理后排入生活污水处理系统。（2）洗涤、沐浴废水：这部分废水直接排入生活污水处理系统。我企业现接受贵企业委托，对其生活污水处理工程进行设计，从减少投资、运行费和以便管理的原则出发，将三部分废水合并处理。考虑到贵企业用地比较紧张，此外考虑到美观及污水站产生的臭气不影响周围环境，该污水处理站设计为地埋式，上面可以作为停车场。此外，从节省用水及环境保护方面考虑，生活污水通过达标后再通过消毒及过滤处理，可以用来绿化和冲厕所。生活污水处理工艺采用：格栅、格网一调整一厌氧一好氧一二沉工艺处理，废水可以达标排放。再通过消毒+过滤处理，废水可以用来绿化和冲厕所。一.设计根据与设计原则1 .设计根据 中华人民共和国环境保护法（1989年12月）。 中华人民共和国环境防治法（1984年5月）。 中华人民共和国水污染防治实行条例（1989年7月）。 中华人民共和国城镇建设部颁布建设项目环境保护设计规定(1987年3月)。 国家污水综合排放原则(GB8978T996)。 广东省水污染物排放限值(DB44/26-2023) 国家生活杂用水水质原则(CJ25.1-89)。 土建工程采用的中国国家设计规范与原则GBJ9-87建筑构造荷载规范。GBJ3-88砌体构造设计规范。GBJ16-89混凝土设计规范。GBJ7-89建筑地基基础设计规范GBJ69-84给排水工程构造设计规范GBJ11-89建筑抗震设计规范GBJ16-87建筑设计防火规范 电气工程采用的中国国家级设计规范与标本 GBJ54-83低压配电装置及线路设计规范 GBJ50034-92工业企业照明设计原则 GBJ50055-93通用用电设备配电规范其他设计规范 GBJ14-87室外给排水设计规范 GBJ13-88室外给水设计规范2 .设计原则 因地制宜合剪发展简易、低能耗、高效益污水处理系统。 污水站规划合理美观、流程顺畅，无二次污染。 根据以往经验，广州市地下水位高、土质以沙土为主，本方案设计，构、建筑物处理不过于向地下纵深建设。 选择品质优良、价格公正、售后服务周到的先进设备、仪器，设备材料的选择可根据对应日勺规范为参照。3 .设计范围根据甲方提供的设计参数，承担该工程日勺工艺、土建设计，设备、管网、电气、自控的设计、选型、购置、安装、运行调试和培训操作人员。4 .设计目的 生化处理后日勺污水到达国家污水综合排放原则(GB8978-1996)一级排放原则。 生化处理后0污水到达广东省水污染物排放限值(DB44/26-2023)一级排放原则。 回用水水质到达国家生活杂用水水质原则(CJ25.1-89)原则。 处理系统持续稳定运行，操作简便、故障率低； 整体设计合理可靠，符合简洁、美观的原则。二.设计参数1 .设计处理量：日处理量：120m7d时处理量：6m3h(每天处理20小时)2 .设计进出水水质废水水质参数参照同类型企业原水水质参数，参数如有变动，设计需要做对应修改；出水到达国家污水综合排放原则(GB8978-1996)一级排放原则，江西省水污染物排放限值(DB44/26-2023)一级排放原则；回用水到达生活杂用水水质原则(CJ25.1-89)原则；详细参数如下表：指标pHCODcrBOD5SS磷酸盐NH3-N进水数据69250-400200100-2501030出水数据6910030701.010回用水数据6.5-95010101.010三.设计污水处理工艺流程1.流程阐明：厨房废水经、三级隔油池清除垃圾杂物及浮油后排入调整池；粪便废水经三级化粪池处理后进入调整池；洗涤、沐浴废水直接进入调整池。调整池内设置鼓风曝气管网，定期对调整池进行曝气搅拌，以防止废水中悬浮物沉淀下来。废水在调整池进行水质、水量均衡后由提高泵泵入酸化水解池中。酸化水解池采用升流式厌氧污泥反应床形式（UASB反应器）,污水由下而上穿过池中由微生物所形成的污泥床，废水中污染物（有机物）被污泥床所截留，经吸附、消化和分解，将高分子，复杂时有机物分解成低分子、简朴的有机物，如有机酸等到。同步，由接触氧化池回流至此的混合液在此反硝化菌作用下进行反硝化，到达生物脱氮目的。污水由酸化水解池出来后进入接触氧化池。接触氧化池内悬挂大量的组合填料，填料表面附着大量的好氧微生物，在有氧的条件下同化和分解水中的有机物（污染物），最终身成C02和H2O;同步，聚磷菌将污水中大量的磷摄入体内，同老化的生物膜随水流入二沉池。接触氧化处理系统分为一级，认为不一样的优势菌种提供不一样日勺生存条件，可以提高接触氧化池的处理效率。污水由接触氧化池出来后进入二沉池，同步加入除磷剂，污水中磷酸盐和含磷微生物絮凝沉淀在二沉池集泥斗中，然后由污泥泵送入污泥浓缩池，加入石灰，污泥中溶解性磷酸盐形成不溶性磷酸钙，浓缩后污泥由压滤机压干后外运。二沉池出水进入消毒池，与消毒剂（漂水）充足混合，类大肠杆菌被杀灭，同步可以氧化一部分COD,污水深入被净化。消毒池内清水可以达标排放。2.工艺流程框图:3.各处理单元处理效果一览表浓度单位:mg/1项目处理单元化学需氧量CODer生化需氧量BOD5NH4-N悬浮物SS原水40020030250调整池清除率0%0%0%0%出水浓度40020030250酸化水清除率35%30%40%60%解池出水浓度26014018100接触氧清除率75%85%60%20%化池出水浓度6521780消毒池清除率20%15%0%50%出水浓度5218740四.设计工艺参数1 .三级隔油沉沙池三级隔油沉沙池有效水力停留时间为2.O小时，有效容积为6m3,有效水深为2.Om,总深度2.Om,平面面积2O11水池尺寸：L×B×H=2.0×2.0×2.5mo2 .调整池调整池最大集水容积为平均流量的6T/小时水量，即最大有效容积为120m3,有效水深为2.5m,总深度3.0m,水池尺寸：L×B×H=2.0×2.0×3.Omo调整池内设置曝气搅拌管网，定期对调整池进行曝气搅拌，以加强混合效果及防止调整池内悬浮物沉淀下来。3 .酸化水解池酸化水解池总水力停留时间为2小时，总有效容积12小,有机负荷为0.84kgC0D113d（进水CoD为400mgl,清除率35%）,有效水深2.5m,超高0.5m,池深3.0m,面积4.0/。水池尺寸：LXB×H=2.0×2.0×3.Om0酸化水解反应池采用上升流式厌氧污泥床反应器（UASB反应器）的形式，出水采用中阻力小孔布水形式，池顶部设置脉冲罐，池底部设置脉冲沟。4 .一级接触氧化池一级接触氧化池有效水力停留时间为2.0小时，有效容积12m3,有机负荷为L04kgC0Dd（进水CoD为260mgl,清除率50%）,有效水深2.5In,超高0.5m,池深3.0m,面积2.O11水池尺寸：LXBXH=2.0义2.0X3.0m。一级接触氧化池采用鼓风曝气增氧系统。接触氧化区气水比为5:1,氧运用率为20%,其充氧能力为5.04kg02h,需氧量2.86kg（Mh（进水CoD为260mgl,清除率50%）,即充氧量与需氧量之比为1.76:Io一级接触氧化池共设4套微孔曝气头，每套微孔曝气头工作流量为2.5m7ho5 .二沉池二沉池采用竖流式沉淀池形式，表面负荷0.8m3m2h,平面面积6.Om）有效水深2.5m,超高05m,池深30m,水池尺寸：1.XBXH=2.0X3.0X3.Om,底部设1个集泥斗，由污泥泵排泥,污泥送入污泥浓缩池。6 .消毒池消毒池有效停留时间L2小时，有效容积8m）有效水深2.0m,超高0.5m,池深2.5m,面积8.OiA水池尺寸：LXBXH=2.0X2.0X2.5m07 .设备棚（建在水池顶）设备棚平面面积4O11总尺寸：LXBXH=5.0X8.0X4.5m。其中仓库和配药房平面面积10m2,内放置药物、加药设备、CLO2发生器等，尺寸：LXBXH=5.0X2.0X3.5m。配电房平面面积IOm2,内放置配电柜、风机、水泵等，尺寸：1.×B×H=5.0×2.0×3.5m。五.土建设计本工程设计土建基础为实土，规定实土承载力T28Tm2;所有水池采用地面式钢险构造，设备棚采用钢构造彩瓦棚;六.机械、电气、自控设计1 .电气设计 废水处理站电源以380/220三相四线制。 本处理站电气设计由总电源控制箱输入端起。 各支线用铜芯聚氯乙烯绝缘电缆穿PVC管敷设。 所有电机均为直接起动。2 .自控设计 提高泵由调整池液位控制器控制，自动切换； 加药泵、鼓
