玻璃钢管道专项施工方案解析.docx

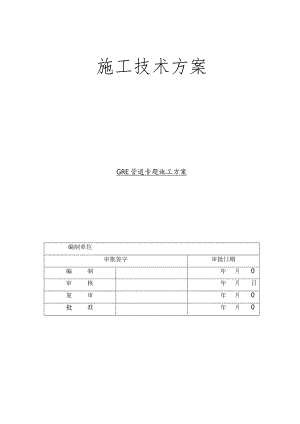

施工技术方案GRE管道专题施工方案编制单位审批签字审批日期编制年月0审核年月日复审年月0批准年月0目录错误!未定义书签。1概述错误!未定义书签。2编制根据错误!未定义书签。3施工准备错误!未定义书签。3.1 技术准备错误!未定义书签。3.2 管理人员、作业人员、检查人员计划错误!未定义书签。3. 3施工设备计划错误!未定义书签。4. 4检查与试验设备计划错误!未定义书签。4施工措施错误!未定义书签。4.1施工工艺流程错误!未定义书签。4. 2施工准备错误!未定义书签。4. 3测量放线错误!未定义书签。4. 4管沟开挖与支护错误!未定义书签。4. 5管道地基与基础处理错误!未定义书签。4. 6管道下料错误!未定义书签。4. 7管道安装错误!未定义书签。5. 8管道试压错误!未定义书签。5.9 回填与扎实错误!未定义书签。5.10 管道系统综合检查交工错误!未定义书签。5质量保证措施错误!未定义书签。5.11 分部工程质量风险分析错误!未定义书签。5. 2质量控制措施错误!未定义书签。错误!未定义书签。6. 3质量检查控制点划分6安全保证措施错误!未定义书签。1概述本方案合用于深圳LNG项目GRE消防海水管道。重要管道材质为GRE环氧玻璃钢管。2编制根据玻璃纤维增强热固性树脂压力管道施工及验收规范SY/T0323-2023给水排水管道工程施工及验收规范GB50268-2023建筑给水排水及采暖工程施工质量验收规范GB50242-20233施工准备3.1 技术准备3.1.1 技术人员接到图纸后，对施工图纸进行自审，参与建设单位的图纸绘审，弄清晰工程特点、设计意图、技术规定、施工措施、质量规定；熟悉图纸，掌握设计规定。设计文献审查和设计交底结合现场勘察进行，当发现设计中存在的各类问题时，及时向设计部门提出变更设计的规定。理解土建与安装以及各工种之间的街接状况；明确规定采用时工程施工及验收规范、质量原则、图册；生产工艺流程的全过程；施工图纸中存在的重要问题及处理措施；明确工程所用日勺重要材料、设备日勺数量、规格、来源和供货日期；对施工难度大和技术规定高的分部分项工程、新材料、新工艺等，检查既有施工技术水平和管理水平能否满足工期和质量规定，需采用哪些可行的技术措施。3.1.2 编制施工组织设计或施工技术措施，明确施工方案、施工措施，制定技术和质量保证措施，报经建设单位审查同意。3.1.3 所有参与施工的管理人员及施工作业人员上岗前进行理论和操作技能培训，以具有对应的理论知识和操作技能。3.2 管理人员、作业人员、检查人员计划本工程施工管理人员、作业人员、检查人员配置计划根据我企业既有作业人员技术水平。按实际发生工程量进行合理调整，并编制符合本工程施工的最佳劳动力安排。序号2023年投入人员种类第7月第8月第9月第10月第11月第12月、管理人员3333331.管道技术员1111112.质检员1111113.安全员111111、施工人员合计1212202020121.管工812252525122总计2024454545243.3施工设备计划序号设备名称能力单位数量备注1吊车25t台12货车6t台13货车15t台14电动试压泵DSY-60台25手拉葫芦2t台66手拉葫芦3t台67拉紧器2t台6序号设备名称能力单位数量备注8潜水泵2,1/2”台29挖土机中型台110空压机WY0.9/7B台111打磨机手持把112直柄旋转铿手持把213轴流风机0.75KW台214切割机25-150MM套215切割机200-600MM套216电加热带100-600MM套217组合夹具套83.4检查与试验设备计划序号仪器设备名称精度等级单位数量1经纬仪J2台12水准仪DS240台13钢盘尺50m把14卷尺5m把205钢直尺150un把56水平尺把57角尺把58线坠0.25kg个109压力表5.OMPa块1010标识笔支504施工措施4.1施工工艺流程原材料领出、运GRE管道加工培训技术交底I测量放线管沟开挖I-管道地基与基础处理I二-管道安装I管道试压、吹扫I管道隐蔽前确认I沟槽回填土、扎实4.2施工准备1. 2.1施工具有的条件施工图纸、设计资料、安装规范、原则等资料齐全且为最新有效版本。施工用的方案、程序、施工组织设计等编制完毕且同意。参与施工的人员准备齐全，并所有培训考试合格。管道预制场地、设备、工机具齐全且可用，并在标定有效期内。管道材料、管配件及消耗材料到货齐全，并报验合格。土建工程结束并办理移交手续。设备安装完毕，处在配管状态。4. 2.2现场临建设施、工具房准备。5. 2.3管道预制场地、设备、工机具准备。4.2.4阀门试验间设备、工机具准备。4.2.5检查施工工机具、设备、测量工具与否可用，与否在标定有效期内。4.2.6培训、考试、熟悉资料组织技术员、质检员、施工人员学习，熟悉设计图纸、资料、原则规范等文献。4.2.7技术文献编制根据本工程施工图纸及施工规范规定，由专业技术人员编制施工组织设计、有关的施工方案、程序文献、质量计划；经项目部及企业有关部门审核通过后，上报业主、工程监理审批。4.2.8技术交底由技术人员对施工班组进行现场施工技术交底，交清工程内容、工程量、施工方案、关键技术、特殊工艺规定、安全措施、质量原则、工序交接规定及其他注意事项等内容，并填写施工技术交底记录。4.2.9材料检查、标识材料到货后由材料部门组织各专业技术员、质量检查员、业主及监理现场代表进行材料检查验收，合格后方可入库保管，不合格日勺要做出标识，放至不合格品寄存区，并以书面形式提请业主及监理协调处理。4.2.10检查程序检查产品质量证明书一检查出厂标志一外观检查一查对规格、材质材质复检无损检查及试验一标识一入库保管4.2.11检查规定所有材料具有制造厂的质量证明书，其质量规定不低于国家现行原则的规定。对运至现场的玻璃钢管子及管件必须逐根、逐件进行如下各项复验检查，不合格者不得使用。1）玻璃钢管子及管件的各部尺寸符合设计和协议约定原则的规定。2）玻璃钢管子的外部、内部和两端以及螺纹等应完好，无破损及硬伤。（3）阀门检查1）合格证或质量证明书阀门具有出厂合格证或产品质量证明书和制造厂的铭牌，铭牌上标明公称压力、公称直径、工作温度和工作介质，其规格、型号、材质符合设计规定。2）外观检查阀门无锈蚀、油漆脱落和损伤等缺陷，外观检查符合规定。3）尺寸检查阀门的构造长度、通径、法兰、螺纹等符合规定。4）阀门用清水试压，强度试验压力为公称压力的1.5倍，稳压时间不得少于IOmin,同步做启闭试验，以操作灵活、无渗漏为合格，不合格者不使用。6）阀门保护试验合格的阀门将阀门内部吹干并关闭，外露日勺阀杆部分涂油脂，阀门密封面及关闭件涂防锈油，用阀门保护盖封闭进出口，以免损伤密封面和进杂物。4. 2.12材料现场管理施工用管子及管件必按设计规定订货。订货协议中明确规定执行原则、所需产品的规格及类型和数量、树脂类别、管端加工规定、包装规定、供货时间、提供的产品质量合格证明和验收等内容。标识分别标明材料的名称、型号、规格、材质及检查和试验状态。管子及管件等主材和配套材料密封橡胶圈、法兰、阀门等，寄存地无易燃物品，并远离火源。在动工前运至施工现场。橡胶圈寄存防晒、防冻，远离热源，不与油脂类和有机溶剂接触。不将管子长期寄存于露天，防暴晒。管子时装卸，包括拉运装车、卸车可用人工或吊车。吊装吊卸时，其吊索吊带使用柔韧H粗帆布带或宽度不小于IOonm）的聚酯带，或直径不小于30un的尼龙绳，不用钢丝绳或链条等钢缆吊起管子，不从运送车上往地面或从地面往沟里直接抛掷。装卸时轻吊轻放，不冲击或撞击管子。玻璃钢管采用平板车拉运。拉运车辆有足够的长度，不使管子一端悬空超过2m。车上无铁钉、石块等坚硬物。玻璃钢管道装车前对端部用柔韧材料包扎。玻璃钢管子装车时，在管子与车箱板之间加支撑木方垫，支撑木方垫间距不大2叱在管子的层与层之间加软质衬垫，所有管道用高强度柔软绳索绑扎牢固。拉运时平稳行驶，不得颠簸、冲撞。运达施工现场的管子寄存在管沟一侧平整的软土地上，地面无导致管子表面损伤日勺碎石或其他硬碎性顶垫物。4 .3测量放线放线前，根据建设单位或设计单位日勺施工图纸或现场交底，理解开挖地段的土壤状况。根据土质结合管径大小、埋管深度、施工季节、地下构筑物状况合理确定沟槽开挖断面。打好要开挖管沟的边线桩，并标出开挖深度，按次序在边线桩上拉线，用白灰撒上管沟日勺边界线。5 .4管沟开挖与支护5.1.1 管沟开挖用人工或机械进行。视详细状况或需要，随安装的进展分段开挖，随挖随安装，然后回填；机械开挖的分层深度按机械性能确定，预留不少于30Onlm人工开挖。5.1.2 管沟断面外形可以是梯形或准矩形，视土质状况确定。管沟断面尺寸符合下列规定。管沟底部宽度：符合设计规定。当设计无明确规定期，管道一侧工作面的宽度按下表的规定。当沟壁土壤不能提供稳定的侧面支撑时，增长管沟宽度，并对沟壁加以支撑。管道沟槽底部开挖三宽度，宜按下式计算：B=D1+2（bl+b2+b3）公式中B管道沟槽底部开挖的宽度（mm）;Dl管道构造的外缘宽度（mm）;bl管道一侧工作面的宽度（mm）;b2管道一侧的支撑厚度（mm）;b3现场浇注混凝土或钢筋混凝土渠一侧模板的厚度（mm）;管道一侧的工作面宽度管道直径管道一侧的工作面宽度bl<500300-400500-1000400-500>1000600800管沟边坡坡度：管沟边坡坡度以保证不塌方、不偏帮为准，符合设计规定。当设计无明确规定期，在地质条件良好、土质均匀、地下水位低于管沟底面高程、且开挖深度在5m以内沟壁不加支撑的状况下，管沟边坡最陡坡度符合规范规定。管沟深度符合设计规定。4 .4.3在管道接头或需要进行人工操作的部位，在管沟开挖日勺同步开挖满足操作规定的操作坑。操作完毕后，操作坑采用级配沙石回填并压实，使管道在整个长度上形成稳定、持续的支撑。5 .4.4管
