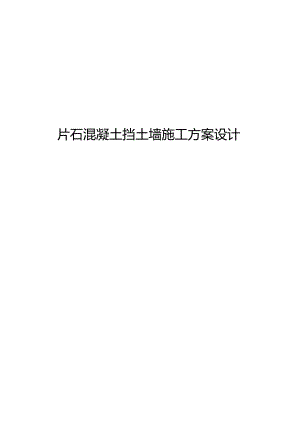

片石混凝土挡土墙施工方案设计(改).docx

片石混凝土挡土墙施工方案设计目录1 .编译基础32 .项目概况33 .地质情况31 .地形32 .工程地质43 .水文地质44 .气象特征44、施工进度表5五、劳工和机械安排51.劳动力计划52、主要工程机械、设备及项目投入的入驻方案66 .施工准备61 、技术准备62 .作业准备63 .材料准备77 .碎石混凝土挡土墙施工方案77.1 .测量放样77.2 .7号基坑开挖7.3 3.墙体浇筑施工87.4 .排水孔的设置107.5 .结算联合设置117.6 .基坑回填117. 7其他117.8.混凝土缺陷的处理11八、进度保障措施118. 1.组织保证118.2.技术保隙措施129.质量保证措施129. 1.组织保证129.2 、项目管理措施129.3 .混凝土工程材料的质量139.4 .工程测量质量保证措施139.5.现场测试质量保证措施13十、安全施工措施1410.1 .基坑安全控制措施1410.2 .挡土墙施工安全控制措施1511、文明施工措施17IL1.重视教育引导1711.2.施工现场的具体要求1712.环境保护措施1712.1 .建立健全环保保障体系1712.2 .弃土的利用与堆放1812.3 .水污染防治1812.4 .施工期噪声污染源及控制18一、编译依据1、咸宁货场扩建工程路基施工图2 .铁路路基支护结构设计规范（TB10025-2006）3 .铁路混凝土与砌体工程施工质量验收标准（TB10210-2001）4 .铁路工程计量规范（TB10101-2009）5、铁路公司、建设单位等相关规定的相关要求6、我单位实地勘察二、项目概况本标段有4座挡土墙，分别是GDK1548+062+112（长50m,最大挡墙高度6m）、GDK1548+652-GDK1549+612（长96Onb最大挡墙6m）、GDK1549+637"+687断面右侧挡土墙（长50m,挡土墙最大高度7m）,GDK1549+612+638断面右侧肩挡墙（长26m）,挡土墙最大高度5m）。路堑挡墙、路肩挡墙岩土设计参数:r=18kN11）3,=35o,f=0.3,0=180kPao碎石混凝土挡土墙埋设在路基以下1.2T.5m0基坑开挖前，根据路基设计标高将路基山体开挖至挡土墙设计顶线，以减少基坑开挖深度。三、地质条件1.地形夏宁货场扩建工程附近有沙河、老岛河等湘江支流。途经地区以农田、丘陵、散居为主，县、乡、村三级公路发达，地表水渠、水塘等发达。地貌单元属湘江高台地，在货场内分布着高台地脊和沟壑。山脊丘陵地势比较起伏，最大高差20m左右，坡度平缓，多小于15°,植被茂密，主要分布在扩建货场中部；谷地地势平坦开阔，沟渠纵横，多为沼泽，部分为水田和水塘，主要分布在扩建后的货场两端。场馆内交通便利。区内丘陵最高点海拔60.0m,最低点位于北部沙河两岸的咸宁路和繁深路，地面海拔28.0m。2.工程地质田间岩土层的主要特征是由新到旧。各岩土层的主要特征描述如下：(I)Q4ml填土，灰褐色至棕红色，疏松，疏松至微密，主要由完全风化的花岗岩碎屑和粘性土组成，层厚0.6-17.4m,主要集中在第一期夏宁货场工程GDK1548+275K1548+925左侧，GDK1548+600GDK1548+925右侧约50350m,GDK1549+550GDK1549+700右侧约200300m,其余的都是分散的。(2)淤泥流胶灰褐色层厚0.9-4.5m,主要分布于池塘、沼泽。(3) 0-1Q4al+pl粉质粉质黏土，棕灰色，流体塑性至软塑性，层厚0.94.5m,集中在GDK1547+775GDK1548+300、GDK1549+200的两侧右边是GDK1549+500,左边是GDK1549+70(TGDK1550+125,其余都是零散的。(4) 1-2Q4al÷pl粉质粘土，棕黄色，棕灰色，软塑性，部分稍致密，层厚2.4-6.4m,主要分布于GDK1547+775-GDK1548+左侧50.(5) 1-3Q4al+pl粉质粘土，棕黄色，有延展性，部分中粗砂，层厚2.7-4.2m,分布广泛。(6) 1-4粉质粘土，棕黄色，硬塑性，局部夹有中粗砂，层厚0.9-7.4m,田间分布广泛。(7)6-1细圆形砾石土，黄褐色，微密至中密，2-2Omm约占60-65%,20-60m约占5-10乐层厚0-4.7m,只有Jz-IIIlSl-Road2钻孔显示。(8)I-Ir花岗岩，棕红色、灰棕色、棕黄色，完全风化，岩心为砂质，层厚20m以上，场平广泛分布。3.水文地质在扩大的货场区域开发地表水。货场两端沼泽、沟渠纵横，水网遍地。有一条主沟贯穿整个货场。河谷地下水以孔隙水为主，主要为中粗砂层和花岗岩全风化层，由地表水和大气降水补给，发育；岭区地下水不开发。地下水对混凝土的腐蚀性较弱，碳化环境为T2。汛期为每年五月至八月，旱季为十月至次年二月。湘江的水位直接影响其支流沙河的水位。4、气象特征调查区地处亚热带，属亚热带季风气候。四个季节变化明显，春夏多雨，秋冬干燥，夏热期长，霜期短，夏湿热，冬干冷。年平均气温17,极端最高气温43.7°C,极端最低气温T2.1。年平均降水量在1200到1750毫米之间。每年4-7月为雨季，占年降水量的46%,日降水量最大。降雨量为159.5毫米。4、施工进度表为确保整体施工进度，我部根据施工现场现场情况和劳务队伍施工能力，合理安排挡土墙施工顺序。具体建设方案如下：GDK1548+062+112段路堑挡墙，长50米，分4段、2段Iom、2段15m,将安排1个队进行段施工，计划2016年9月1日开工，2016年9月30天完成。GDK1548+652"GDK1549+612的堑壕挡墙，长960米，分64段，每段15m,安排一队施工。计划于2016年5月15日开工，2016年11月30日竣工。GDK1549+637+687段路堑挡土墙，长50米，分4段、2段IOn1、2段15m,安排1组施工，计划2016年9月1日、9月30日开工，2016完成。GDKI549+612+638段路堑挡墙，长26米，分2段，第一段15m,第二段Hm,组队施工，计划2016年9月1日开工，2016年12月30天完成。五、劳动力和机械安排1 .劳动力规划挡土墙名称模板工作者具体的其他GDK1548+062+112段路堑挡土墙1085GDK1548+652-GDK1549+612切割挡土墙16126GDK1549+637+687段路堑挡土墙1085GDK1549+612+638路肩挡墙846全部的4432二十二2、主要工程机械、设备及项目投资进入计划序列号设备名称规格数量入境日期技术状况1污水泵QY1256个单位2016.5.10好的2石料提升机1套2016.5.10好的3混凝土振动器50型5套2016.5.10好的4钢管支架和紧固件6吨2016.5.10好的5挖掘机神冈2201套2016.5.10好的6装载机ZL50B1套2016.5.10好的7富林3个单位2016.5.10好的6、施工准备一、技术准备(一)认真熟悉设计图纸、施工规范、技术规范，严格按照图纸，按规范施Io(2)认真制定施工工艺，制定具体的施工方法、质量标准和检验方法。(3)做好施工前的技术交底和施工人员的技术控制。(4)施工方案应根据试验结果和现场实际情况进行调整和修订，做到具体、适用，指导施工。(五)做好施工方案优化和工程机械配套工作，提高科学性和工作效率。(6)配备具有丰富实践经验的计量工程师和计量技术人员，并接受监理工程师的考察和指导。2 .工作准备(1)审图并重新测量原地貌。发现图纸不正确或者现场不符合设计的，应当及时报告有关人员复查。(2)施工作业前，应根据施工组织设计，结合现场情况合理配置施工人员。(3)根据碎石混凝土挡土墙的施工需要配备碎石混凝土挡土墙施工设备。(4)薄片应坚固，无风化剥落和裂纹。薄片的大小为15-30cm.(5)选择材料来源充足、生产能力强、信誉好、质量有保证的材料供应商。(6)搭建临时施工通道，布置材料堆放场地，准备材料。(7)清除挡土墙范围内的树桩、杂草、垃圾等一切障碍物。(8)基坑周围应挖排水沟，清除地表水，下雨时应架设雨棚盖住基坑。三、材料准备主要材料：C25商品混凝土、薄片辅助材料：6100PVC管、透水土工布、模板、脚手架7、碎石混凝土挡土墙施工方案碎石混凝土挡土墙的施工主要流程如下：准备工作一测量放线一基槽开挖一基层检验报告一定位测量一模板安装一浇筑混凝土一维修f墙背回填f竣工验收。7.Io测量放样根据设计提供的坐标，松开挡土墙的控制桩，在桩顶打小铁钉，然后用水泥砂浆固定桩，以便在施工过程中随时控制走线。施工过程中，同时重新测量水准点，将标高引至每根木桩，以检查开挖深度。测量原始地貌并做好原始记录，填写放样信息，然后在基坑开挖线上撒上石灰。只有在放样数据和原始地面高程数据经过监理工程师确认后，方可进行下一道工序。7.2.基坑开挖根据设计要求，伸缩缝间距分段开挖。基坑每段开挖长度为15-20m多块挡土墙同时施工时，基坑开挖必须单独施工，可进行一段挡土墙施工。下挡土墙基坑开挖。沟槽开挖的宽度是挡土墙基础的宽度和工作面的宽度。施工前测量放线,确定开挖中心线和边线、起点和终点，并设置桩标，标明标高和开挖深度。根据测量放行的开挖线，清除施工区域内的树木、草皮、树根等杂物和障碍物。沟渠开挖采用挖掘机和人工配合进行。在开挖过程中，技术人员应指导并经常检查、测量和监测沟槽的净空尺寸和沟槽底部的标高。在开挖过程中，要密切注意边坡的稳定性。如发现坑边表土有裂缝，应及时提供可靠支撑，并报监理工程师批准。项目地质条件为粉质粘土。根据规范要求，基坑开挖分级为1：0.5o考虑到长沙年降雨量大，雨水会对基坑的安全产生一定的影响，故采用1：0.75的坡度。基坑采用分级开挖。当基坑开挖至设计标高以上30厘米时，人工开挖并清理地基。沟底标高达到设计要求后，由监理工程师进行平面、标高复测和基坑承载力检查。如局部基础承载力达不到设计要求，应按设计要求更换碎石等材料，提高其承载力。根据监理工程师的意见，将作出相应的基础处理，对需要改变的情况按程序办理。基坑开挖流程：测线一确定开挖顺序和坡度一开挖基坑周边临时排水沟一按坡度分段分层开挖一基坑人工修复一基坑验收基层施工过程中，应根据实际需要设置排水沟和集水坑进行施工排水，确保工作面干燥，基层不被淹。7.3.基坑垫层施工基坑验收后，在基坑底部浇筑一层IOCmC15混凝土垫层。7.4.墙体浇筑施工(1)模板安装模板安装必须在基坑经监理工程师验收合格后方可进行，否则不得进行模板施工。模板由组合钢模板制成。安装前用抛光机打磨，使其平整光滑。它应该涂上脱模剂。脱模剂应为新鲜油，不得污染混凝土。安装模板，用槽钢或钢管做加强筋，用614对拉杆，每根不少于4根拉杆，外侧用钢管架支撑固定；模板应平整，接缝严密，以保证混凝土墙体。并且实体项目外观漂亮，线条流畅。模板组装时，应严格按设计
