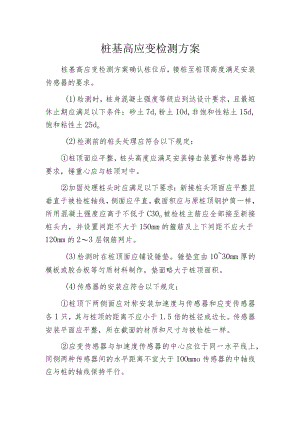

桩基高应变检测方案.docx

桩基高应变检测方案桩基高应变检测方案确认桩位后，接桩至桩顶高度满足安装传感器的要求。(1)检测时，桩身混凝土强度等级应到达设计要求，且最短休止期应满足以下条件：砂土7d,粉土IOd,非饱和性粘土15d,饱和粘性土25do(2)检测前的桩头处理应符合以下规定：桩顶面应平整，桩头高度应满足安装锤击装置和传感器的要求，锤重心应与桩顶对中。加固处理桩头时应满足以下要求：新接桩头顶面应平整且垂直于被检桩轴线，侧面应平直，截面积应与原桩顶钢护筒一样，所用混凝土强度应高于不低于C30o被检桩主筋应全部接至新接桩头内，并设置间距不大于15Omm的箍筋及上下间距不应大于120mm的23层钢筋网片。(3)检测时在桩顶面应铺设锤垫。锤垫宜由1030mm厚的模板或胶合板等匀质材料制作，垫面略大于桩顶面积。(4)传感器的安装应符合以下规定：桩顶下两侧面应对称安装加速度与传感器和应变传感器各1只，其与桩顶的距离不应小于1.5倍的桩径或边长。传感器安装平面应平整，所在截面的材质和尺寸与被检桩一样。应变传感器与加速度传感器的中心应位于同一水平线上，同侧两种传感器间的水平距离不宜大于IOOmmo传感器的中轴线应与桩的轴线保持平行。在安装应变式传感器时，应对初始应变开展监测，其值不得超过规定的限值。激振应符合以下要求：采用自由落锤为激振设备时，宜重锤低击，锤的最大落距不宜大于2.Omo实测桩的单击贯入度应确认与所采集的振动信号相对应。用于推算桩的极限承载力时，桩的单击贯入度不得低于2mm且不宜大于6mm。检测桩的极限承载力时，锤击次数宜为23击。(5)检测桩身完整性和承载力时，应及时分析实测信号质量、桩顶最大锤击力和动位移。贯入度一级桩身最大拉(压)应力、桩身缺陷程度及其发展情况等，并由此综合判定本次采集信号的有效性。每根被检桩的有效信号数不应少于2组。
