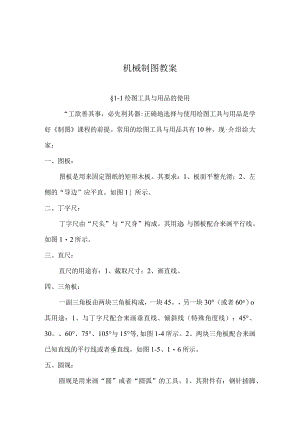

机械制图教案§1-1绘图工具与用品的使用“工欲善其事，必先利其器:正确地选择与使用绘图工具与用品是学好制图课程的前提。常用的绘图工具与用品共有10种，现介绍给大家：一、图板：图板是用来固定图纸的矩形木板。其要求：1、板面平整光滑；2、左侧的“导边”应平直。如图1所示。二、丁字尺：丁字尺由“尺头”与“尺身”构成。其用途：与图板配合来画平行线。如图12所示。三、直尺：直尺的用途有：1、截取尺寸；2、画直线。四、三角板：一副三角板由两块三角板构成，一块45。，另一块30°（或者60o）o其用途：1、与丁字尺配合来画垂直线、倾斜线（特殊角度线）：45°、30。、60°、75°、105°与15°等,如图1-4所示。2、两块三角板配合来画已知直线的平行线或者垂直线，如图1-5、16所示。五、圆规：圆规是用来画“圆”或者“圆弧”的工具。1、其附件有：钢针插脚、铅芯插脚、鸭嘴插脚、“延伸插杆”等。2、其使用方法如图1-7、1-8所示：圆规的钢针端应是有“肩台”的一端；画大圆时，应保持肩台与铅芯平行、对齐。六、分规：分规是用来截取尺寸、等分线段或者圆周的工具。其使用方法：两针尖并拢时应对齐。如图1-9、1-10、1-11所示。七、比例尺：比例尺俗称“三棱尺”，是供绘制不一致尺寸比例的图形所用的。注意：比例尺不能当作直尺来画线使用，只能用于量取不一致比例的尺寸。如图112所示。八、曲线板：曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。其使用方法：至少保证3个点（或者3个以上的点）与曲线板的边缘相吻合，才能连接这3个点（或者3个以上的点）。如图113所示。九、铅笔：铅笔分：硬、中、软三种。其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。其中：6H为最硬，HB为中等硬度，6B为最软。铅笔的选择与使用：1、绘制底稿时，应使用2H或者3H铅笔，并削成尖锐的圆锥形；2、绘制图形时，应使用B或者HB铅笔，并削成扁铲形。3、铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。如图1-14所示。十、绘图纸：绘图纸有正、反面之分，绘图时，应选用正面画图。其识别方法:用橡皮擦拭几下，不易起毛的一面就是正面。除上述绘图工具与用品之外，还应有：橡皮、小刀、砂纸、胶带纸等。§1-2国家标准关于制图的通常规定国家标准简称“国标”，我国对图样的国标有两个：技术制图与机械制图。国标的代号为：“GB/T顺序号码一公布的年份”一、图纸的幅面与格式(GB/T146891993)1、图纸幅面为了保证图纸大小的统一，以便于图纸的装订、图纸的保管、图纸的缩印，对图纸的幅面做如下规定：P6表1-1、图116所示。2、图框格式图纸上务必用粗实线画出图框，所画图样应在图框之内。图框的格式有二种：、不留装订边格式；、留装订边格式。如图1-17、1-18与表1-1所示。3、标题栏的方位每张图纸都务必有“标题栏”。标题栏的格式与尺寸在GB/T10609.11989中规定，如图1-19所示。标题栏的方位应位于图纸的右下角，如图1J8所示。二、比例1、术语、比例：图纸中的图形与实物相应要素的线性尺寸之比。、原值比例：比值为1的比例，即1：1。、放大比例：比值大于1的比例，如2：1。、缩小比例：比值小于1的比例，如1：2o2、比例系列、首选表1-2中的比例，再选表13中的比例。、不管比比如何，所标注的尺寸数值都应是实物的实际大小尺寸。三、字体(GB/T146911993)1、汉字：长仿宋体2、字母与数字：直体与斜体(向右倾斜75°)两种。四、图线(GB/T174501998)图线是画图时所使用的各类型式的线。国标对图线的规定见表1-4图1-25与表1-5所示。作业1：P1P4§1-3尺寸注法尺寸是零件制造的直接根据，是图样的重要内容。GB/T4458.41984与GB/T16675.21996中专门规定了尺寸的标注准则。一、标注尺寸的基本规则（PB-P14）1、图样上的尺寸是零件的实际尺寸，与比例、准确度无关。2、图样上的尺寸是以毫米（mm）为单位，并不标出。3、一个尺寸只能标注一次。4、标注尺寸时，尽可能使用表16中的符号与缩写词。二、尺寸的构成尺寸由四部分构成：尺寸数字、尺寸线、尺寸界线、箭头（斜线、小圆点）。并用细实线画出。如图1-26、1-27、128所示。三、常见尺寸的标注方法如P14表17所示：四、尺寸简化注法如P16表1-8所示：作业2：P5P6§1-4几何作图零件的形状虽各有不一致，但都是由各类基本的几何图形构成。因此我们应先掌握几何图形的作图原理与作图方法。一、等分作图1、等分线段常用方法：试分法。如图129所示。2、等分圆周与正多边形的作法、圆周的四、八等分用45°三角板与丁字尺配合作图。如图1-30所示。、圆周的三、六、十二等分、用圆规作图。如图1-31所示。、用30°(60。)三角板与丁字尺作图。如图132所示。二、圆弧连接圆弧连接是指：用一段圆弧光滑地连接两条线段的作图方法。如图1-33所示。1、作图原理、圆弧与直线相切：如表19所示。先找出连接圆弧的“圆心”，再找出圆弧与直线相切的“切点(2)、圆弧与圆弧相外切：如表1-9所示。先找出连接圆弧的“圆心”,再找出圆弧与圆弧相外切的“切点二、圆弧与圆弧相内切:如表1-9所示。先找出连接圆弧的“圆心”,再找出圆弧与圆弧相内切的“切点二2、两直线间的圆弧连接如表1-10所示。3、直线与圆弧间的圆弧连接如表1-11所示。4、两圆弧间的圆弧连接、两圆弧间的外连接：表所示。、两圆弧间的内连接：表所示。、两圆弧间的混合连接：表所示。三、斜度与锥度1、斜度(三)斜度是指：棱体高度之差与棱体长度之间的比值，用“S”表示。如图134所示：S=(H-h)/L=tan(B为斜角)；标注如图1-35所/K：Nl：62、锥度(C)锥度是指：锥体上下两表面直径之差与锥体长度之间的比值，用“C”表示。如图136所示：C=(D-d)/L=2tan(2)(为锥角)；标注如图137所示：A1：3作业3：P7P8§1-5平面图形的画法绘制平面图形要紧是：分析各连接线段间的尺寸关系，才能明确作图的顺序与方法。以手柄的平面图为例来进行讲解。如P23图1-38所示。一、尺寸分析根据尺寸的作用，可分成两类：1、定形尺寸：用于确定各线段（直线或者圆弧）的形状的尺寸。如：线段的长度、圆的直径、圆满弧的半径等。如：RIO、R50、RI2、RI5、5、20、15等。2、定位尺寸：用于确定各线段（直线或者圆弧）在图形中位置的尺寸。如：8、45、75等。#基准：（如图138中的A与B）（1）、基准一一定位尺寸的起点。实质：定位尺寸的尺寸界线。（2）、基准线的形式：对称线、中心线、轮廓线。二、线段分析根据各线段（直线或者圆弧）的定位尺寸的完整性，可分成三类（以圆弧为例）：1、已知圆弧：定位尺寸完整的圆弧（有2个定位尺寸）。如：图1-38中的R10。2、中间圆弧：定位尺寸不完整的圆弧（有1个定位尺寸）。如：图1-38中的R50。3、连接圆弧：没有定位尺寸的圆弧。如：图138中的RI2。画图时，应先画已知圆弧，再画中间圆弧，最后画连接圆弧。三、绘图方法与步骤1、准备工作、进行尺寸分析、线段分析；(2)、确定比例，选择图幅；(3)、确定作图顺序。2、绘制底图(底稿)(1)、画底图的注意事项：、用3H或者2H铅笔画图；、线型不分粗细；、要求作图准确；、画错的地方，能够等底图画完后一齐擦掉。、画底图的步骤:如P24图1-39所示:、画图框与标题栏；、合理布图，画基准线；、画出已知线段；、画出中间线段；、画出连接线段；、审核图形，标注尺寸。3、描深底图（底图）、描深底图的步骤：、先粗后细。按粗实线一虚线一点画线一细实线的顺序。、先曲后直。按圆一圆弧一直线的顺序。、先水平后垂斜。按水平线（自上而下）一垂直线（自左而右）-斜线的顺序。、先箭头，后数字，再标题栏。（2）、描深底图的注意事项：、用HB或者B铅笔描深；、线条粗细、浓淡均匀；、保持图面清洁（双手、三角板、丁字尺应保持清洁）。作业4：P9P10第二章投影基础§2-1投影法的基本概念在日常生活中，投影现象随处可见。只要具备了：光源（光线一投射线）、物体、投影面，就有了投影。投影法：通过投射线、物体、投影面，所获得图形的方法。投影：通过投影法所得到的图形。投影面：投影的面。一、投影法的分类投影法分成两大类：中心投影法与平行投影法。1、中心投影法中心投影法：使用投射线能汇交成一点（点光源）的投影方法，称之“中心投影法”。如图21所示。# 应用：建筑物的外形设计，如图22所示。# 特点：、立体感强一一越近点光源的物体，其形状与大小就越大,反则，反之；、不能反映物体的真实形状与大小一一物体投影的大小随着物体与光源的距离而变化；、机械图样中通常不使用。2、平行投影法平行投影法：使用投射线相互平行的投影方法，称之“平行投影法”。如图2-3所示。# 分类：1、斜投影法：投射线与投影面相倾斜的平行投影法。2、正投影法：投射线与投影面相垂直的平行投影法。# 正投影法的特点：、投影反映物体的真实形状与大小；、投影的形状、大小不随物体与光源的距离而变化。、机械图样中使用正投影法。二、正投影法的基本性质：1、显实性：当平面物体（或者直线）与投影面平行时，其投影可反映物体的实形或者实长。如图2-4所示。2、积聚性：当平面物体（或者直线）与投影面垂直时，其投影积聚为一条直线（或者一个点）。如图25所示。3、类似性：当平面物体（或者直线）与投影面倾斜时，其投影的形状与物体的形状相类似。如图2-6所示。§2-2三视图的形成及其对应关系一、三视图的形成过程1、三投影面体系的建立#构成：(三面、三轴、一点)如图27所示：(1)、三个相互垂直的投影面、正立投影面：简称“正面”，用V表示；、水平投影面：简称“水平面”，用H表示；、侧立投影面：简称“侧面”，用W表示。(2)、三个相互垂直的投影轴、OX轴：简称“X”轴，是V面与H面的交线，代表长度方向。、OY轴：简称“Y”轴，是H面与W面的交线，代表宽度方向。、OZ轴：简称“Z”轴，是V面与W面的交线，代表高度方向。(3)、一个原点：三个相互垂直的投影轴的交点，简称“0点”。2、物体在三投影面体系中的投影将物体放在三投影面体系中，分别向三个相互垂直的投影面投射，可分别得到物体的：正面投影、水平面投影、侧面投影。如图2-8a所示。3、三投影面的展开为了画图方便，现将相互垂直的三个投影面平摊在同一个平面上，具体如下:（1）>正面（V面）不动，将水平面（H面）绕X轴（OX轴）向下旋转90°,将侧面（W面）绕Z轴（OZ轴）向右旋转90°,分别与正面（V面）相重合。一一三个投影面均平摊在正面上。如图2-8b>2-8c所示。（2）、水平面与侧面的旋转，将Y轴（OY轴）分成两部分：C）YH轴（在水平面一H面上）、OYW轴（在侧面一W
