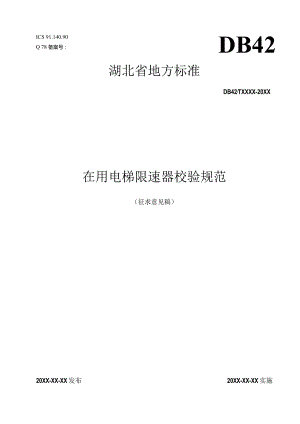

ICS 91.140.90Q 78 备案号：DB42湖北省地方标准DB42TXXXX-20XX在用电梯限速器校验规范（征求意见稿）20XX-XX-XX发布20XX-XX-XX实施湖北省质量技术监督局发布目次前言III1范围12规范性引用文件13术语和定义14基本要求25校验条件要求26校验仪器要求27校验流程38校验记录及校验报告39校验结论与判定4附录A（规范性附录）在用电梯限速器校验仪器设备5附录B（规范性附录）在用电梯限速器校验内容要求与方法6附录C（资料性附录）在用电梯限速器校验记录8附录D（资料性附录）在用电梯限速器校验报告12附录E（资料性附录）校验记录与校验报告填写要求16附录F（资料性附录）校验告知单17本标准按照GB/T1.1-2009给出的规则起草。本标准由湖北特种设备检验检测研究院提出。本标准由湖北省特种设备标准化技术委员会归口管理。本标准主要起单位：湖北特种设备检验检测研究院、湖北圣信特种设备检测有限公司。本标准主要起草人：本标准首次发布。在用电梯限速器校睑规范1范围本标准规定了在用电梯限速器校验的基本要求、校验条件要求、校验仪器要求、校验流程、校验记录与校验报告及校验结论与判定。本标准适用于在用电梯限速器的校验。本标准所指在用电梯是指已投入使用并在特种设备目录内的曳引驱动乘客电梯、曳引驱动载货电梯、强制驱动载货电梯、液压乘客电梯、液压载货电梯、消防员电梯、杂物电梯。防爆电梯不在本标准范围内。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。GB7588电梯制造与安装安全规范GB21240-2007液压电梯制造与安装安全规范GB25194-2010杂物电梯制造与安装安全规范GB24804-2009提高在用电梯安全性的规范GB/T7024-2008电梯、自动扶梯、自动人行道术语GB/T10058-2009电梯技术条件GB/T10059-2009电梯试验方法JJF1374-2012电梯限速器测试仪校准规范TSGT7001电梯监督和定期检验规则一曳引与强制驱动电梯TSGT7002电梯监督和定期检验规则一消防员电梯TSGT7004电梯监督和定期检验规则一液压电梯TSGT7006电梯监督和定期检验规则一杂物电梯3术语和定义GB7588、GB24804-2009、GB/T7024-2008.JJFI374-2012确定的以及下列术语和定义适用于本标准。3.1在用电梯existingIift已投入使用的电梯。3.2限速器overspeedgovernor当电梯的运行速度超过额定速度一定值时，其动作能切断安全回路或进一步导致安全钳或上行超速保护装置起作用，使电梯减速直到停止的自动安全装置。3.3校验prooftest通过采用限速器测试仪测量等方法，验证限速器的动作速度等数据符合性的过程。3.4额定速度ratedspeed电梯设计所规定的轿厢运行速度。3.5上行超速保护装置upstreamoverspeedprotectiondevice当轿厢上行速度大于额定速度的115%时，至少能使轿厢减速慢行的装置。4基本要求4.1 电梯整机和限速器、安全钳等零部件应有良好的维护，使其保持正常的工作状态。4.2 需要润滑的零部件应有良好的润滑。4.3 应进行校验的在用电梯限速器a）各调节部位封记移动或动作出现异常的在用电梯限速器；b）上次校验不合格的在用电梯限速器，完成修理、调试后；c）到达或超过限速器校验周期的在用电梯限速器，其中曳引驱动乘客电梯、曳引驱动载货电梯、强制驱动载货电梯、液压乘客电梯、液压载货电梯、消防员电梯限速器的校验周期为2年，杂物电梯限速器的校验周期为5年，使用年限超过15年的限速器校验周期为1年。5校验条件要求5.1 校验环境要求a）机房或及其设备间温度应在5。40。之间；b）供电压波动范围应在额定电压值的±7%范围内；c）环境中应无腐蚀性和易燃易爆气体及导电尘埃；d）校验现场应清洁，没有与校验工作无关的物品和设备，在用电梯基站、相关层站、轿厢内等处应放置表明正在进行检验的警示牌。5.2 2限速器信息核实要求a）限速器上应设有铭牌，标明相关信息及技术参数；或b）铭牌遗失，则应提供该限速器调试证书或上一周期校验报告；c）铭牌内容和型式试验证书、调试证书相符；d）限速器所标注的动作速度应与所在在用电梯相适应。5.3 3校验机构要求a）由在用电梯的维护保养单位校验；或b）由在用电梯使用单位或维保单位委托具有电梯限速器校验检验检测机构资质认定（使用CMA标识）的第三方检测机构校验。5.4 4校验人员要求在用电梯限速器校验应至少由两名及以上的校验人员进行，校验人员应至少具备电梯修理特种设备作业人员或电梯检验员资格。6校验仪器要求在用电梯限速器校验应至少配备附录A中表A.1所列的校验仪器设备及工具，校验仪器设备当按照规定经检定、校准合格。7.1 信息核实在用电梯使用单位应提供5.2所要求的各项信息资料供校验人员核实。7.2 开展现场校验1.1 2.1信息核实阶段通过后，校验机构应派出满足5.4要求的校验人员根据附录B中表B.1所规定的校验内容、要求与方法在现场开展在用电梯限速器校验，并在附录C中表C.1在用电梯限速器校验记录上记录相关数据。1.2 2.2执行现场校验的校验人员应检查所带的校验仪器设备及工具是否齐全,校验仪器设备及校验工具状态应完好，仪器设备应在计量检定有效期内；校验人员应配备和穿戴必需的防护用品，并与使用单位或维保单位代表现场确认，做好安全交底。1.3 2.3若在用电梯限速器的校验现场未达到5.1校验环境要求,继续校验可能造成人员或设备损伤时，校验人员应停止校验，并使用附录F中表F.1校验告知单书面告知使用单位校验环境不符合内容。待使用单位整改，校验现场满足5.1校验环境要求后，方可继续实施现场校验。1.4 校验现场安全要求a）现场校验时应放置警示牌，必要时在用电梯使用单位还应配备人员进行现场监护；b）在现场校验过程中，严禁使用未恢复正常的在用电梯运送人或货物；c）在用电梯主电源开关断开后应做警示，并确认此开关确实切断在用电梯电源；d）校验时应先确定通向限速器的爬梯、护手、护栏是否安全可靠；e）使用大力钳夹持限速器钢丝绳时，应确保夹持稳定，防止大力钳突然松脱；f）现场校验过程中，严禁人或物进入作业面下方；g）靠近旋转部件作业时，必须切断在用电梯主电源。1.5 现场校验后的安全操作a）现场校验完毕后，要求确认所有部件恢复到正常状态，确保短接线全部被拆除；b）启动在用电梯上下运行，检查确认电梯运行正常，无异响、擦碰等异常情况；c）检查校验仪器设备和工具是否齐全，避免磁铁片等遗漏对在用电梯运行造成影响；d）完成现场校验并安全环节检查完毕后，应移除警示牌，恢复在用电梯运行。1.6 校验结果告知现场校验完成后，校验人员依据9项“校验结论及判定”分析校验数据做出校验结论，若校验不合格应填写附录F中表F.1校验告知单及时书面告知在用电梯使用单位。1.7 出具在用电梯限速器校验报告校验机构在完成现场校验并告知校验结果后，应在10个工作日内出具相应结论的附录D中表D.1在用电梯限速器校验报告并送达在用电梯使用单位。8校验记录及校验报告8.1 填写要求应按照附录F中表F.1校验记录与校验报告填写要求认真填写校验记录与校验报告。8.2 其他要求附录D中表D.1在用电梯限速器校验报告结论页应当有委托校验、审核、批准人员签字，加盖机构专用章或者公章。若由具有限速器校验检验检测机构资质认定的第三方检测机构校验的，还应在校验报告上加盖“CMA”标识。9校验结论与判定9.1 校验结论完成现场校验后，校验人员根据校验结果判定“合格”或“不合格”两种结论。9.2 判定方法9.3 2.2判定合格根据附录B中表B.1所规定的校验内容、要求与方法，在用电梯限速器所有校验项目符合则判定校验结论为“合格”。9.4 2.2判定不合格根据附录B中表B.1所规定的校验内容、要求与方法，在用电梯限速器存在不符合校验项目则判定校验结论为“不合格”。附录A（规范性附录）在用电梯限速器校验仪器设备表A.1规定了在用电梯限速器校验仪器设备清单、测量范围或精度要求。表A.1在用电梯限速器校验仪器设备序号仪器设备或计量器具测量范围或精度要求I游标卡尺0.02mm,±1%2钢直尺±1%3卷尺4温度计±5,C5万用表±5%6转速表0.115.0ms,±1%7电梯限速器校验仪0.115.0ms,±1%8放大镜9大力钳（夹线钳）满足夹持直径最小6mm限速器钢丝绳10对讲机11常用电工工具12便携式检验灯附录B（规范性附录）在用电梯限速器校验内容要求与方法表B.1规定了在用电梯限速器校验内容要求与方法见。表B.1在用电梯限速器校验内容要求与方法项目及类别校验内容与要求校验方法1外观1.1铭牌限速器上应有清晰的铭牌。应标明型号、制造厂、出厂或制造日期，额定速度、动作速度。观察限速器铭牌上的工作速度、动作速度等参数，限速器的选用应与电梯运行速度相匹配。1.2运行检查（1）用大力钳夹住限速器钢丝绳（与底坑涨紧轮联结的那一根），电梯以检修速度向上运行，使限速器钢丝绳脱离开限速器轮。（2）用手转动限速器轮时，应转动灵活，平稳，无异响。（3）观察零、部件是否有明显缺陷和损坏。1.3旋转方向限速器上应标明上、下运行的旋转方向。2机械动作速度校验2.1轿厢侧限速器操纵轿厢安全钳装置的限速器的动作应发生在速度至少不低于额定速度的115%,但应小于下列各值：（1）对于除了不可脱落滚柱式以外的瞬时式安全钳为0.8ms:（2）对于不可脱落滚柱式瞬时安全钳为Im/s：（3）对于额定速度小于或等于ImZs的渐进式安全钳为L5ms:（4）对于额定速度大于ImZs的渐进式安全钳为1.25v+0.25v（ms）o杂物电梯限速器不同于上述附录条款,动作速度应不小于额定速度的115%且不大于1.25ms（1）通过铭牌标示、相关资料或测量计算确定限速器轮的节圆周长。（2）选择适当的方向和位置，开始进行测量。测量过程应按照相应限速器测试仪说明书进行测量。（3）当限速器测试仪测量出相应数值时，检查显示值是否符合标准值，记录测试仪显示值。2.2对重（或平衡重）侧限速器对重（或平衡重）安全钳的限速器动作速度应大于2.1规定的轿厢安全钳的限速器动作速度，但不得超过10%；杂物电梯对重安全钳的限速器动作速度应大于轿厢安全钳动作速度10%,且不大于1.4Vs°（I）通过铭牌标示、相关资料或测量计算确定限速器轮的节圆周（2）选择适当的方向和位置，开始进行测量。测量过程应按照相应限速器测试仪说明书进行测量。（3）当限速器测试仪测量出相应数值时，检查显示值是否符合标准值，记录测试仪显示值。表B.1在用家用电梯校验内容要求与方法（续）项目及类别校验内容与要求校验方法3电
