机房设备调试手册.docx

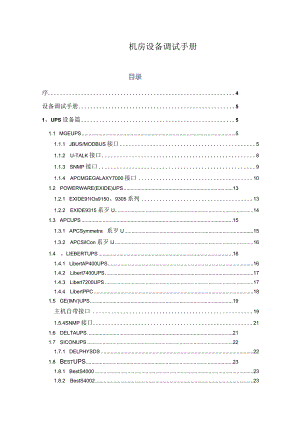

机房设备调试手册目录序4设备调试手册51、UPS设备篇51.1 MGEUPS51.1.1 JBUS/MODBUS接口51.1.2 U-TALK接口81.1.3 SNMP接口91.1.4 APCMGEGALAXY7000接口101.2 POWERWARE(EXIDE)UPS131.2.1 EXIDE91IOs9150、9305系列131.2.2 EXIDE9315系歹U141.3 APCUPS151.3.1 APCSymmetra系歹U151.3.2 APCSiICon系歹IJ161.4 、LIEBERTUPS161.4.1 LibertAP400UPS161.4.2 Libert7400UPS171.4.3 Libert7200UPS171.4.4 LibertPPC181.5 GE(IMV)UPS19主机自带接口191.5.4SNMP接口211.6 DELTAUPS211.7 SICONUPS221.7.1 DELPHYSDS221.8 BestUPS231.8.1 BestS4000231.8.2 BestS4002231.9 爱默生UPS241.9.1 iTrustUL33241.9.2 NX系歹IJ241.10 GAMATRONlC（伽玛仓IJ力）UPS241.10.1 Power+242.1 2、精密空调设备篇252.2 1.IEBERT空调252.2.1 ECA2板252.2.2 Datamate3ooo272.2.3 CM+系歹IJ272.3 STULZ空调282.3.1 CompTroI1002282.3.2 C4000282.3.3 C5000282.3.4 C6000292.3.5 C70292.4 HlROSS空调292.4.1 HirolinkCLASSIC302.4.2 HimodHirolink332.3.4 使用TmaSter操纵器352.4 UN空调362.4.1 CARELGateway（Me）DUS/JBUS网关）362.5 EMICON空调372.5.1 EMICONEDA451D372.6 CANATAL空调382.6.1 CANATAL五系歹IJ382.6.2 CANATAL六&八系列393、门禁设备篇393.1 SYRIS391.1 .1SY210NT2/4391.2 DDS42NSL343ACTROL46电量仪设备篇48SOCOMEC48DIRISAp48DIRISM49DIRISMS50DAE51EPM420511.OVATO51DMK3251施耐德52PM50052珠海派诺53PMAC9900-E53PMAC72054Powermeasurment563720ACM56漏水设备篇56RAYCHEM(瑞侃)56TTC-I56TTSIM-I57报警主机设备篇58松本报警主机58松本K504R459短信模块设备篇59GPRS短信模块59开关电源设备篇60泰科(TYCO)开关电源(GPS4812)60东方电源(DF0241-FC-TX)60珠江电源(PRS4000)61温湿度设备篇61BTRTH80261500HTB62采集操纵模块设备篇63台湾鸿格ICP系统63蓄电池监控篇67BAT200067MGE电池监控仪68THM设备篇68MGETHM(SINEWAVE_20_480A_PW200J虑波器)68STS设备篇69MGE_Galaxy_STS_600A_静态切换开关69PMM设备篇70MGEPMM(DMMS300)70消防、新风、排风篇71附：设备调试规范711、 调试的基本原则712、 调试时的必备条件723、 设备调试的基本步骤724、 设备调试技巧725、 设备调试中排除问题的基本方法72序设备的安装调试是监控系统安装调试中最重要的一环，也是最繁琐的一环，关于整个工程的安装调试而言，其重要性就是工程的命脉，因此关于每个工程人员而言，是一定要掌握的关键技术。随着公司的进展壮大，工程实施越来越多，所接触的设备也是日新月异，越来越多，假如要求每一个工程人员都掌握所有设备的安装调试方法,显然是很困难的情况。有鉴于此,同时也为了让所有工程人员迅速掌握工程中各设备的调试方法，特制定此调试手册，以便于工程实施与调试。由于设备的实现功能、安装方法在设备的产品说明书或者安装手册里已经有详尽的说明，此处不再过多涉及。本书着重说明设备与监控软件进行通讯的有关参数的设置方法与调试步骤。设备调试手册1、UPS设备篇1.1 MGEUPS1.1.1 JBUS/MODBUS接口GalaXy系列GalaxyUPS对外提供GTCLINK通讯接口，包含中央处理单元GTCZ与网络管理与互联通讯板RAUZ1o还可配置GT2Z与RAUZ2板。GTCLINK使用JBUSRTU通讯协议。GTCZ有两个COM口，其中COM2用于监控系统。而GT2Z的COMl与CoM2均可用于监控系统。通常来说，假如需要RS232接口，可接COM2口。假如需要RS485输出，可接XRlo接口。其接线端定义为：2、6为RS,4、8为RS+。GTeLJNK为可编址，地址范围为20H到F8H,其中增量为8H。1-7520闯（金头）UP5（XM97）25ft心头）注意：使用RS485接口时，需要在RS485总线末端加终端电阻，同时设置极性（均可通过DIP开关设置）。同时还需要通过DIP开关设置RS485为2线或者4线制。GalaxyPW系列GalaxyPWUPS需加装一块JBUS通讯卡才能进行智能通讯。JBUS卡为可热插拔，通过9针母头进行RS232输出，可编址，可设置波特率，支持JBUS/MODBUS协议。接口定义该卡可热插拔，安装很方便，但在插入插槽前，须进行如下设置：假如要进行“用户设置模式”即改变通讯参数，将SAl（八）DlP开关拨到ON的位置；如不改变通讯参数则将SAlDIP开关打到OFF为“工厂设置模式”。我们通常使用RS232口进行通讯接口,根据RS232接口的针脚的定义,将跳线JMPl与JMP2(B)跳到相应的位置；注明:JBUS上的跳线设置直连还是交叉JMPl JMP2JMPl JMP2RX ON PlN 3TX ON PIN 2RX ON PIN 2TX ON PlN 3通讯参数默认通讯参数值为：波特率1200,校验N,数据位8,停止位1,地址为1,参数可设置。UPS设置当按下“RESET”键的时间长于3秒时，JBUS卡进入设置模式，如今可用WindOWS下自带的超级终端软件对JBUS卡的通讯参数如波特率、地址等进行设置。打开windows下自带的超级终端,选择VTloO终端仿真,且在ASCII码设置选项中,将ASCII码接收选项后二项选项选中,将通讯参数设置为UPS连接设置的默认值：默认参数为波特率9600,偶检验，8位数据位，1位停止位，地址为1,即可通讯。命令“V”设置地址（1200,2400,4800,9600）命令“P”设置检验（0为无，2为偶检验）命令“E”为设地址（1到255）设好后按“reset"（少于3秒）退出。用Mcom.exe发送命令：01030100004C45C3注：上述命令地址OI常见问题分析与解答调试中需要注意的问题？答：假如条件同意，在调试中尽可能使用直连线（在RS232端口与电脑的串口间为一根线）通讯，排除由于通讯转换模块与接线带来的问题。为什么使用超级终端与JBUS卡通讯时，会出现乱码？答：产生以上现象的原因要紧有：（1）超级终端的通讯参数如波特率与UPS的不匹配；（2）通讯线接触不良；（3）强电干扰；即使硬件设置与接线正确，使用超级终端也不能与JBUS卡通讯上？答：可直接使用LoNCoMlP通讯，通讯参数使用厂家默认值（1200,N,8,1）。MGE-UPS-GALAXY-5000参数设置全过程实例：（注：修改参数使用232接口，（通信卡上右边）1,首先要把SAl拨为on,处于改参数状态，SA2的345拨为on,其他为off。2,修改通信参数时要把MeOm调试工具的参数校验码设为：偶校验。数据位为：7.发送格式为：ASCIl码。按通讯板上reset设置键长于3秒。3,发送L可看到UPS默认的参数修改波特率发V后，再发要改的波特率，比如9600修改校验码发P后，再发要改的校验码，。是无校验，2是偶校验。设备库需要修改为无校验。修改地址发E后，再发要改的地址。然后在发送L可看到修改后的UPS参数4,按通讯板上resei设置键少于3秒，退出。（最好把板重启。拔掉重插等几分钟）5,最后使用通讯板上左边485接口（5+,9-说明书上是反的）连到嵌入式上运行Ioncomip即可（注意，这时候使用mcom发送命令是不可能有返同的）1.1.2 U-TALK接口COMET系歹!COMETUPS使用的通讯板有U-TALK卡或者JBUS卡U-TALK卡又叫RS232通讯卡，只有一个RS232接口，不可编址，支持U-TALK通讯协议。U-TALK卡的安装安装详见安装手册。该卡安装时务必先关掉UPS的逆变器。因此在安装到UPS上之前，务必将板卡上的D2D7的跳线（与通讯参数与RS232接口的针脚定义有关）设置好，否则要更换跳线的话，又要将关掉UPS。U-TALK卡的设置打开WindoWS下自带的超级终端，将软件的通讯参数设置与U-TALK卡上跳线定义一致，即可通讯。常见问题分析与解答常用的UPS命令有什么？答：常用的命令有Bv（电池电压）、Lf（负载的频率）与Ss（系统状态）等。注意大小写要保持一致。用Mcom.exe发送命令：Bv向UPS发送指令的时候需要注意些什么？答：严禁使用操纵类命令对UPS进行开关机等操作。不要使用命令对UPS的通讯模式进行切换，以免通讯不上。为什么每次将UPS关闭后再重新打开，都会出现通讯中断的现象？能否避免？答：这是U-TALK卡设计上的一个Bug。每次断电后，U-TALK卡的通讯模式会变成echomode,如今用超级终端或者LOnCOmiP无法正常通讯。要恢复通讯，能够安装U-TALK卡附带的监控软件PerSOnaISoIution-Pac,在软件安装过程中会将U-TALK卡重新初始化为关闭echomode,如今即可用超级终端或者Loncomip通讯。要避免这种现象，可在U-TALK卡上跳线将其改为JBUS协议。也可尽量避免使用U-TALK卡，直接使用JBUS卡等。1.1.3SNMP接口GalaxyPW系列梅兰日兰SNMP/WEB卡66074o接口定义使用网络RJ45口。设置方法1、打开IE,在地址栏中输入UPSSNMP卡已设置好的IP地址，如下图所示。UPSProperties-MicrosoftInternetExplorer文件(E)编J5()s<(y)收粼6)工具帮助(B)A翩，»0搜
