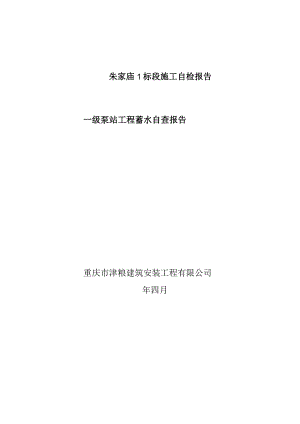

朱家庙1标段施工自检报告.docx

朱家庙1标段施工自检报告一级泵站工程蓄水自查报告重庆市津粮建筑安装工程有限公司年四月批准:余忠全编写:邓志江重庆市津粮建筑安装工程有限公司2011年4月目录第一章工程简介1第二章承包工程工作范围与分包情况1第三章工程形象面貌与已完、未完工程情况2第四章要紧工程施工方法2第五章已完工程质量评定情况12第六章施工质量管理情况14第七章碎、原材料等检测情况16施工自检报告第一章工程概况朱家庙提灌站，操纵灌面37817亩，涉及3个镇乡。一级站位于水库左岸的朱家庙，抗震设防烈度为6度；设计使用年限为50年；该泵站工程设计等级为四级，渡槽为五级。装机容量1680千瓦/3台，从库内取水，出水口渠底高程为377.00m。修渠道沿台地输送约6km,进入石宝冲塘，再通过二级站（装机容量840千瓦）将灌溉水提升到405.Om高程。干渠末端通过神灯寺隧洞进入新胜水库。朱家庙提灌干渠总长13218m,共有隧洞10处，总长2087.6m,渡槽3个，总长284m,其余为明（暗）渠，长10263.4m。朱家庙提灌干渠上设有灌溉万亩以上的直灌斗口1个，灌溉万亩下列直灌斗口11个（包含左右斗口）。第二章承包工程工作范围与分包情况重庆市玉滩水库扩建工程朱家庙干渠一标段由重庆市津粮建筑安装工程有限公司中标，其中泵站水机及操纵房配电设施由其他公司完成，剩余工程由重庆市津粮建筑安装工程有限公司自主施工完成，承包工程要紧工作范围为朱家庙一级泵站水工工程（包含泵站、进水池、出水池、管道等）、渠系水工工程（包含渠道、渡槽、小型建筑物等）、土建工程（泵站、总图、高压及配电室等），与有关的临时工程与设施等。本标段工程施工中，不存在分包情况，所有工程均由重庆市津粮建筑安装工程有限公司组织人员、设备与材料完成工程建设任务。第三章工程形象面貌与已完、未完工程情况3.1工程形象面貌1、一级泵站前池、引水渠与进水池、栏污栅已经全部完成。2、一级泵站深井泵房主体工程全部完成。3、一级泵站操纵房基本完工。4、压力管道安装完成374.00高程下列部分。3. 2未完工程情况及计划安排4. 2.1未完工程情况目前未完工程要紧有泵站筒体354以上装饰工程。5. 2.2未完工程计划安排泵站筒体354以上装饰工程计划在8月20日前完成。6. 3安全度汛情况本标段工程351.6m下列部分均已完工，未完工程仅有房屋装饰工程与374.OOm以上长50米压力管道未安装，对安全度汛无影响。第四章要紧工程施工方法7. 1施工工艺流程深井泵房施工工艺流程：测量放线一基础开挖一测量放线-浇垫层一放线一底板钢筋制作安装一施工缝止水钢板安装一模板安装一浇底板一防雷设施预埋一凿毛一搭设脚手架一筒壁钢筋制作安装一模板安装一电气设备预埋及管道导管预埋一筒体碎浇筑一房屋钢筋制安一房屋模板安装一碎浇筑一砌砖一屋面施工一外墙装饰施工一室内电气安装。4.2要紧施工方法一、土方开挖(1)、测量放线利用在施工现场设置测量操纵网，使用全站仪进行测量施工操纵，精确放样出开挖轮廓，用白石灰画出轮廓线。边坡操纵放样精度不大于±2cm,经监理人确认后进行下一步工作。(2)、开挖施工根据施工设计图，引水渠底宽为13.21米，开挖使用lm3的挖机进行开挖。按自上而下原则分层进行开挖。开挖到永久工程的边坡时，对实际开挖的边坡坡度应适当留有修坡余量，然后再用人工修整至满足设计要求为止。由于引水渠为粉质粘土，无法用汽车及铲车运输转运泥土，只能用挖机运至引水渠右边库区渣场。(3)、软基基础处理由于引水渠原为水田冲沟，淤泥土埋较厚，经检测基础的承载能力无法达到设计要求，通过业主、监理、设计现场确定对引水渠底部在设计建基面的高程基础上下挖50CM,使用浆砌块石换填。二、砌体工程1、砌筑石料砌石体的石料在当地采购，砌石材质坚硬新鲜，无风化剥落或者裂纹，石材表面无污垢、无锈等杂质，用于表面的石板色泽均匀，各类石料的物理力学标准应符合施工图纸的要求。2、砂浆水泥砂浆：砂、水泥与水的各项质量检测指标符合设计与规范要求。利用强制式搅拌机拌与砂浆，拌与时间为23min。2、浆砌石体的砌筑工艺(1)、砌石体使用铺浆法砌筑，砂浆稠度为3050mm。使用浆砌法砌筑的砌石体转角处与交接处应同时砌筑，对不能同时砌筑的面，留置临时间断处，砌成斜搓。3、施工程序基础换填完成后，按照技术规范的规定进行自检，自检合格后，再汇同监理工程师对开挖的建基面平面尺寸与标高，与开挖边坡的坡度与平整度等进行检查与验收合格后进行砌筑施工。砌筑前，使用水将块石、条石表面冲洗干净与湿润。4、施工方法(1)浆砌条石基础验收合格，业主批准后，开始放线确定砌体边线，将砂浆拌制好后，使用人工推手推车或者挑运至施工现场，条石使用5T自卸车运至堆料场，人工挑运至施工区，开始砌筑。、砌筑条石的基础的第一个条石应座浆，且将大面向下。条石基础扩大部分做成阶梯形，上级阶梯的条石应至少压砌下级阶梯的1/2,相邻阶梯的条石相应错缝搭接。、条石砌全应大面向下砌，并应上、下错缝，内外搭砌，不得使用外面侧立石块，中间的砌筑方法。、条石砌体的灰缝厚度为20-3Onm1,砂浆饱满，石块间较大的空隙先填塞砂浆，后用碎块或者片石嵌实，不得先摆碎石后填砂浆与干碎石块的施工方法，石块间不应相互接触。、条石砌体第一层及转角处，交接处与洞口处应选用较大的平条石砌筑。、条石墙务必设置拉结石，拉结石应均匀分布，相互错开，通常每0.7m2墙面至少设置一块，且相邻的中距不应大于2m,拉结石的长度，若其墙厚等于或者小于400mm时，应等于墙厚，墙厚大于40Omm时，可用两块拉结石内外搭接，搭接长度不应小于150mm,且其中一块长度不应小于墙厚石的2/3o、条石砌体每日的砌筑高度不应超L2瞑、砌体的尺寸与位置的同意偏差,不应超过下表中的规定.序号项目同意偏差(mm)备注基础墙1砌体厚度±15±102基础顶面与墙面标高±15+153轴线位移10104墙面垂直(1)每层(2)全高 5205表面平整(1)清水墙(2)混水墙58用2米靠尺检查6水平灰缝平直(1)清水墙(2)混水墙10710用10米长的线拉直检查7游丁错缝20(2)、砌体养护砌体外露面，在砌筑后12-18h之间就养护，保持外露面的湿润,水泥砂浆砌体养护时间为14天。三、石方开挖1、测量放线利用在施工现场设置测量操纵网，使用全站仪进行测量施工操纵，精确放样出开挖轮廓，用白石灰画出轮廓线。边坡操纵放样精度不大于±2cm,经监理人确认后进行下一步工作。2、开挖施工岩石开挖要紧使用液压岩石破碎锤进行破碎开挖，开挖时使用分层开挖的施工方法进行施工。液压岩石破碎锤施工时，由岩石断面的终点向起点进行施工，施工时将液压岩石破碎锤的钎杆压在岩石上，并保持一定压力后才开动破碎锤，利用破碎锤的冲击力，将岩石破碎。一层破碎完毕后，使用卡特330反铲装渣，将渣料堆于就近或者用15t自卸车拉运至监理指定的弃渣场废弃，液压岩石破碎锤开挖至预留保护层面停止开挖。预留保护层使用01-30型手持式风钻开挖施工，风钻使用6m3min移动式柴油空压机供风，人工剥离开挖至设计建基面。3、基础处理泵房基础开挖至建基面进行取芯送样检测,检测结果为4.IMpa,检测合格后用C15碎作为垫层，碎底板用中28的钢筋进行锚杆固定,锚杆使用M30的砂浆进行锚固，锚杆长4米，伸入基岩2.5米，余下部分与底板一起浇筑，锚筋与底板钢筋相交时使用焊接，将锚筋与底板钢筋连接成整体，锚杆平面排列为3X3米，呈梅花布置，锚杆距离筒体边缘距离为1米。四、碎施工泵站砂工程要紧有C25钢筋碎底板、C25钢筋碎井壁等。1、碎的搅拌及运输碎搅拌由重庆双桥区兴双混泥土有限责任公司进行搅拌运输至现场；使用32米天泵车进行浇筑。碎的配合比及搅拌质量满足有关规范要求。在碎浇筑前，在竖井周边搭建工作平台及人行栈桥，栈桥宽度大于2米，外围设置安全防护栏。2、碎的振捣与养护碎振捣使用软轴式70振动棒，内振法施工。碎在高处通过泵管入仓、入仓后及时摊平、分层振捣，确保税振捣密实；振捣使用插入式振捣器，每层不得超过400mmo为保证构筑物池体施工完毕不渗漏、外形美观，池壁施工缝设置在水平方向上。深井泵房底板上0.5m处与每上升1.7mT.8m设1道水平施工缝，混凝土施工缝埋置厚3mm高30Omm止水钢板，止水钢板与钢筋点焊固定。止水钢板搭接长度5cm,满焊。混凝土一仓浇筑完毕，具有一定强度后才对水平工作缝进行凿毛处理。先用塞子将施工缝混凝土面通凿一遍，凿掉浆皮与密实较差的混凝土，露出新的密实的混凝土，再用空压机吹净凿下的混凝土渣，以上工作经有关人员检验合格为止。在碎初凝后开始洒水养护。五、钢筋加工及绑扎泵站共需钢筋：200t,要紧用于泵房深井泵房。(1)钢筋加工调直、切断盘园钢筋使用数控调直切断机调直、切断，直条钢筋使用液压切断机切断下料。钢筋断口没有马蹄形或者起弯等现象，下料长度偏差不超过±10mn°切断下料时，发现有劈裂、缩头或者严重弯头等立即切除。(2)弯曲钢筋弯钩、弯折用钢筋弯曲机进行加工；除焊接封闭环式箍筋外,箍筋的外端都作弯钩，弯钩形式按设计要求制作，焊接质量及验验按JGJ18钢筋焊接及验收规范规定执行。圆环形钢筋加尺寸偏差按GB50204混凝土结构工程施工质量验收规范中箍筋要求进行施工。2、钢筋连接根据钢筋级别、直径、与工程结构特点选用不一致的连接方式。(1)受力钢筋，直径d216m的HRB335级钢筋，使用双面搭接焊连接。(2)直径V16mm,>12mm的HRB335级钢筋,搭接时使用绑扎。(3)HRB235级纲筋使用绑扎。钢筋绑扎连接执行GB502042002混凝土结构工程施工质量验收规范规定。3、钢筋安装在钢筋绑扎过程中应严格执行三检制，施工单位通过自检合格后报公司质量工程师组织复检，合格后报监理工程师组织隐蔽工程检查验收，方可浇筑混凝土。在混凝土浇筑过程中，应有专人看护钢筋，发现钢筋移位及时修正。钢筋安装质量同意偏差见下表：钢筋安装位置的同意偏差与检验方法项目同意偏差(mm)检验方法绑扎钢筋网长、宽±10钢尺检查网眼尺寸±20钢尺量连续三档，取最大值绑扎钢筋骨架长±10钢尺检查宽、高±5钢尺检查受力钢筋间距±10钢尺量两端、中间各一点，取最大值排距+5保护层厚度基础±10钢尺检查柱、梁±5钢尺检查板、墙、壳±3钢尺检查绑扎箍筋、横向钢筋间距±20钢尺量连续三档，取最大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查水平高差+3.0钢尺与塞尺检查六、脚手架1、脚手架的材质要求钢管为48X3.25普通钢管，有出厂合格证，外观检查没得有严重锈蚀、弯曲变形、压弯压扁或者裂缝，脚手架钢管质量与外观均应符合GB/T3092的要求。各类扣件具有出厂合格证，外观检查，没有发现变形、脆裂、滑丝现象、在检查扭矩在65N.M时没有出现破坏，其质量要求达到GB15831的规定。密目安全网为检查出厂合格证及安全部门认证，按渝建安发(2002)8号文件要求使用绿色2000目安全网。脚手板：使用竹
