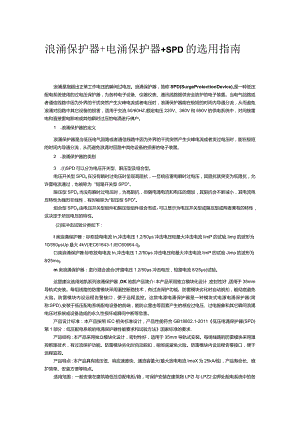

浪涌保护器+电涌保护器+SPD的选用指南浪涌是指超出正常工作电压的瞬间过电压。浪涌保护器，简称SPD(SurgeProtectionDevice),是一种低压配电系统使用的过电压保护器，为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其它设备的损害，适用于交流50/60HZ,额定电压220V、380V和690V的供电系统中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行佛户。1 .浪涌保护器的定义浪涌保护器是当低压电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。2 .浪涌保护器的类别3 .(I)SPD可以分为电压开关型、限压型及组合型。电压开关型SPDe在没有瞬时过电压时呈现高阻抗，一旦响应雷电瞬时过电压，其阻抗就突变为低阻抗，允许雷电流通过，也被称为“短路开关型SPD"。限压型SPDe当没有瞬时过电压时，为高阻抗，但随电涌电流和电压的增加，其阻抗会不断减小，其电流电压特性为强烈非线性，有时被称为"钳压型SPD"。组合型SPDe由电压开关型组件和限压型组件组合而成，可以显示为电压开关型或限压型或两者兼有的特性，这决定于所加电压的特性。(2)按冲击试验分类如下：I类浪涌保护器：标称放电电流In,冲击电压1.2/50s冲击电压和最大冲击电流IimP的试验,Iimp的波形为10350sUp最大4kV(IEC61643-1;IEC60664-l)口类浪涌保护器:标称放电电流In,冲击电压1.2/50s冲击电压和最大冲击电流IimP的试验Jimp的波形为825msm类浪涌保护器：进行混合波合(开路电压1.2/50s冲击电压，短路电流8/25s)试验。这里建议选用地凯系列浪涌保护器，DK地凯产品简介：本产品采用独立模块化设计，密封性好，适用于35mm导轨式安装。每组线路的防雷模块采用温控断路技术，有过流保护功能。防雷模块劣化时自动脱扣，能彻底避免火险。防雷模块内设远程告警接口，便于远程监控。这款电源电涌保护器是一种模块式电源电涌保护器(简称:SPD),安装于低压配电系统配电设备的前端，能防止雷击等因素产生的感应过电压、过电赧象和其它瞬间浪涌电压对系统或设备造成的永久性损坏或瞬间中断等危害。产品设计标准：本产品按照IEC相关标准设计，产品性能符合GB18802.1-2011低压电涌保护器(SPD)第1部分：低压配电系统的电涌保护器性能要求和试验方法国家标准的要求.产品结构：本产品采用独立模块化设计，密封性好，适用于35mm导轨式安装。每组线路的防雷模块采用温控断路技术，有过流保护功能。防雷模块劣化时自动脱扣，能彻底避免火险。防雷模块内设远程告警接口，便于远程监控。产品特点：本产品具有残压低、响应速度快、通流容量大(最大放电电流ImaX为25kA线)，产品寿命长、维护简单、安装方便等特点。适用范围：一般安装在建筑物低压总配电柜/箱，可保护安装在建筑物LPZl与LPZ2边界处配电系统中的各种电源进线端的，耐受冲击电压类别为11类的电源设备。例如：D建筑物的低压通用电柜和/或配电板。2）室外电柜/配电箱。3）适用的电源系统:TT、TN、113.浪涌保护器的选用用于保护低压配电系统的电涌保护器，有交流电源电涌保护器和直流电源电涌保护器两大类。根据雷电防护分区等级的不同，可以选择一、二、三级电源电涌保护器对配电系统进行保护。以建筑物为例，各级电涌保护器的具体用法，一级（100kA）电源电涌保护器用于建筑物主配电箱，二级（40kA）电源电涌保护器用于楼层配电箱，三级（2OkA）电源电涌保护器用于入室配电箱或需保护设备前端。逐级将电涌电流泻放入地，并将电涌过电压限制到设备可以耐受的水平。选择安装浪涌保护器时，需要考虑配电网络的接地型式。在TN制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。但在TN-S制式的起始位置，中性线与保护地线之间无须接入电涌保护器。只有对A级防重等级中的第三、四级和B级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。在TT制式中，当第一级电涌保护器位于漏电保护器之后,可作上述共模接法。当第一级电涌保护器位于漏电保护器之前，且高压系统为中心点接地系统，电涌保护器应作"3+1"接法，即三个相线对中性线各接一个电涌保护器，中性线对保护地线再接一个电涌保护器。在工T制式中,电涌保护器只作共模接法。浪涌保护器的放置位置与被保护设备间的距离要合适。如果浪涌保护器放置得离被保护设备太远了，那就不能确保被保护设备得到有效保护；如果太近了，设备和浪涌保护器之间会产生振荡波，而这样，即使设备被认为是被保护的，会在被保护设备上产生巨大的过电压。安装浪涌保护器时，首先确保它被放置在被保护设备的入口处；第二要正确安装浪涌保护器的接地线；第三连接浪涌保护器的电缆要尽可能的短。根据此标准（一般来说）,连接电缆的电感一般是lHm左右。开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。因为此，一般在建筑物入口处选用开关型浪涌保护来泄放雷电能量，然后，在后级电路使用限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
