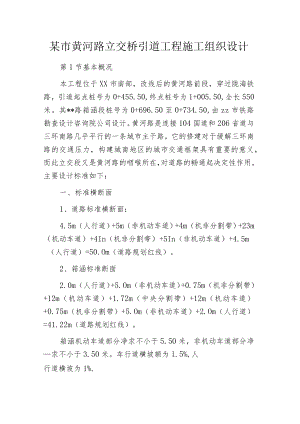

某市黄河路立交桥引道工程施工组织设计.docx

某市黄河路立交桥引道工程施工组织设计第1节基本概况本工程位于XX市南部，改线后的黄河路前段，穿过陇海铁路，引道起点桩号为0+455.50,终点桩号为1+005.50,全长550米。其*路箱涵段桩号为0+696.50至0+734.50,由zz市铁路勘查设计咨询院公司设计。黄河路是连接104国道和206省道与三环南路几乎平行的一条城市主干路，它的修建对于缓解三环南路的交通压力，构建城南地区的城市交通框架具有重要的意义，而此立交段又是黄河路的咽喉所在，对道路的畅通起决定性作用。主要设计标准如下：一、标准横断面1、道路标准横断面：4.5m（人行道）+5m（非机动车道）+4m（机非分割带）+23m（机动车道）+4In（机非分割带）+5In（非机动车道）+4.5m（人行道）=50.Om（道路规划红线）。2、箱涵标准断面2.0m（人行道）+5.Om（非机动车道）+0.75m（机非分割带）+12m（机动车道）+1.72m（中央分割带）+12m（机动车道）+0.75m（机非分割带）+5.Om（非机动车道）+2.Om（人行道）=41.22m（道路规划红线）。箱涵机动车道部分净求不小于5.50米，非机动车道部分净求不小于3.50米。车行道横坡额为1.5%,人行道横坡为1%.二、路面构造设计1、引道部分路面构造：（1）沥青混混凝土面部分：机动车道道路构造层如下：4cm细粒式沥青混凝土（AC-131）6cm粗粒式沥青混凝土（AC-201）乳化沥青稀浆下封层30cm二灰结碎石基层（石灰：粉煤灰：碎石=6：12：82）20Cm二灰土垫层（石灰：粉煤灰：土=12：35：53）非机动车道道路构造层如下：4cm细粒式沥青混凝土6cm粗粒式沥青混凝土乳化沥青稀浆下封层20cm二灰结碎石基层（石灰：粉煤灰：碎石=6：12：82）20CnI二灰土垫层（石灰：粉煤灰：土=12：35：53）
