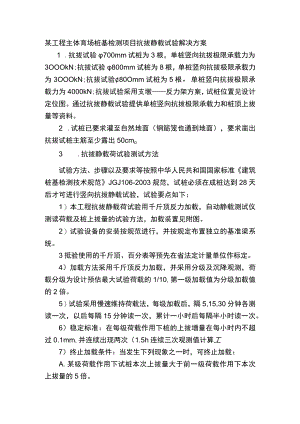

某工程主体育场桩基检测项目抗拔静载试验解决方案.docx

某工程主体育场桩基检测项目抗拔静载试验解决方案1 .抗拔试验700mm试桩为3根，单桩竖向抗拔极限承载力为3OOOkN;抗拔试验800mm试桩为8根，单桩竖向抗拔极限承载力为3OOOkN;抗拔试验¢80Omm试桩为5根，单桩竖向抗拔极限承载力为4000kN;抗拔试验采用支墩反力架方案，试桩位置见设计定位图。通过抗拔静载试验提供单桩竖向抗拔极限承载力和桩顶上拔量等资料。2 .试桩已要求灌至自然地面（钢筋笼也通到地面），要求凿出抗拔试桩主筋至少露出50cmo3 .抗拔静载荷试验测试方法试验方法、步骤以及要求等按照中华人民共和国国家标准建筑桩基检测技术规范JGJ106-2003规范，试桩必须在成桩达到28天后才可进行竖向抗拔静载试验，试验要点如下：1）本工程抗拔静载荷试验用千斤顶反力加载，自动静载测试仪测读荷载及桩上拔量的试验方法，加载装置见附图。2）试验设备的安装按规范进行，并按规定布置独立的基准梁系统。3抵验使用的千斤顶、百分表等预先在省法定计量单位作标定。4）加载方法采用千斤顶反力加载，并采用分级及沉降观测，荷载分级为设计预估最大试验荷载的1/10,第一级加载值为分级加载值的2倍。5）试验采用慢速维持荷载法，每级加载后，隔5,15,30分钟各测读一次，以后每隔15分钟读一次，累计一小时后每隔半小时读一次。6）稳定标准：在每级荷载作用下桩的上拔增量在每小时内不超过0.1mm,并连续出现两次（1.5h连续三次观测值计算工7）终止加载条件：当发生下列现象之一时，可终止加载：A.某级荷载作用下试桩本次上拔量大于前一级荷载作用下本次上拔量的5倍。B.按桩顶上拔量控制，当桩顶累计上拔量超过IOomm时。C.按钢筋抗拉强度控制，当桩顶上拔荷载达到钢筋强度标准值的09倍时。D.对于验收抽样检测的工程桩，最大上拔试验荷载已达到设计要求时。8）卸载观测的规定：每级卸载值为加载值的两倍，卸载时测读时间；在每级卸载隔15分钟测读一次，读二次后，隔半小时再读一次，即可卸下一级荷载，全部卸载后，得出试桩的残余上拔值。9）根据试验数据绘制U-S曲线和S-Igt曲线等。单桩竖向极限承载力的确定方法如下：A）根据上拔量随荷载变化的特征确定：对陡变型Ub曲线，取陡升起始点对应的荷载值。B）根据上拔量随时间变化的特征确定：取Igt曲线斜率明显变陡或曲线尾部明显弯曲的前一级荷载值。C）当在某级荷载下抗拔钢筋断裂时，取其前一级荷载值。D）当作为验收抽样检测的受检桩在最大上拔荷载作用下，未出现上述第三条的情况时,可按设计要求判定。
