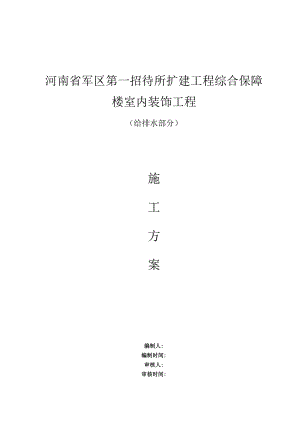

河南省军区第一招待所扩建工程综合保障楼室内装饰工程（给排水部分）施工方案编制人:编制时间:审核人:审核时间:第一章编制依据一、工程招标文件二、施工现场踏勘，调查咨询资料；三、建设单位及有关工种提出的给排水方面的设计要求。四、设计图纸；五、主要施工验收规范、标准及图集序号编号名称原编号1建筑设备施工安装图集9ISB图集号名称91SB3-1给水工程(2005)91SB4-1排水工程(2005)2DBJOI-51-2003建筑工程资料管理规程DBJO1-51-2(X)03GB50268-2008给水排水管道施工验收规范4DB11/343-2006用水器具节水技术条件507BJ-W3规范强制性条文汇总一给水排水专业603S401管道和设备保温、防结露及电伴热703S402室内管道支架及吊架802S404防水套管新编1017908K132金属、非金属风管支吊架10JGJ298-2013住宅室内防水工程技术规程六、企业管理体系标准文件1、GB/T1900l-2008idtIS09001:2008质量管理体系2、GBT24001-2004idtIS014001:2004环境管理体系3、GB/T28001-2001职业健康安全管理体系第二章工程概况本工程为河南省军区第一招待所扩建工程综合保障楼的地上119层给排水专业工程施工方案。室内生活冷水系统采用的是薄壁不锈钢管，卡压式连接；第三章主要分部、分项工程施工方案和技术措施一、生活冷水系统管道安装1 .工艺原理本工程冷水系统室内部分管道安装采用卡压式薄壁不锈钢管。不锈钢管传统工艺，不论是焊接还是丝扣连接，对管材壁厚有严格的要求，套丝及焊接连接过程中需要套丝机、电焊机等机具，切削液、焊剂等添加物(副材),而且必须是熟练的操作工才能顺利完成复杂的操作工序，需要消耗大量的人工，工艺成本较高。而采用薄壁钢管卡压连接施工工艺，管子插入管件后，用专用的卡压工具卡压、瞬间即可完成连接作业。不需要螺纹连接时复杂的套丝作业，也不需要焊接时前处理、后处理作业，管道施工综合成本大幅度减少。2 .工艺流程与操作要点(1)工艺流程安装准备受预制加工干管安装立管安装Irl支管安装管道试压1管道冲洗消毒达标.管道保温ITI整理交工(2)施工准备1)管道安装工程施工应具备下列条件：A、施工设计图纸和其它技术文件齐全，并经会审或审查。B、施工方案或施工组织设计己进行技术交底。C、材料、施工人员、施工机具等能保证正常施工。D、施工现场的用水、用电和材料贮放场地条件能满足需要。E、提供的管材和管件符合国家现行有关产品标准，其实物与资料一致，并附有产品说明书和质量合格证。2) 了解建筑物的结构根据设计图纸和施工方案制定与土建工程及其它工程的配合措施。安装人员应经专业培训，熟悉薄壁不锈钢管和管件的性能，掌握操作要点。3)管材和管件的外观和接头检查管件、管材上的污物和杂质应及时清除。(3)管道敷设1)管道明敷时，应在土建工程粉饰完毕后进行安装。安装前，应首先复核预留孔洞的位置是否正确。2)薄壁不锈钢管固定支架间距不宜大于15m,热水管固定支架间距的确定应根据管线热胀量、膨胀节允许补偿量等确定。固定支架宜设置在变径、分支、接口及穿越承重墙、楼板的两侧等处。3）薄壁不锈钢管活动支架的间距可按下表确定。公称直径DNI(M520-25324050-65水平管100O150020002500立管15002000250030004）公称直径不大于25mm的管道安装时，可采用塑料管卡。采用金属管卡或吊架时，金属管卡或吊架与管道之间应采用塑料带或橡胶等软物隔垫。5）在给水栓和配水点处应采用金属管卡或吊架固定；管卡或吊架宜设置在距配件4080mm处。6）对明装管道，其外壁距装饰墙面的距离：工程直径1025mm时应为40mm,工程直径3265mm时应为50mm。7）管道穿越楼板时应设置套管，套管应高出地面、屋面50mm,并采取严格的防水措施。8）暗敷的管道，应在封闭前做好试压和隐蔽工程的验收记录。在试压合格后，可采用水泥砂浆填补。9）管道敷设时不得有轴向弯曲和扭曲，穿过墙或楼板时不得强制校正。当与其它管道平行时，应按设计要求预留保护距离，当设计无规定时，其净距不宜小于100mmo当管道平行时，管沟内薄壁不锈钢管宜设在镀锌钢管的内侧。（4）卡压式管件连接施工时不要刮伤卡压式管件的橡胶密封圈，管接件要确实插入至划线标记的正确位置，勿忘卡压作业。1）插入长度的确认根据施工要求考虑接头本体插入长度决定管子的切割长度，管子插入长度如下表所示:公称直径1520253240506580100插入长度（mm）2124243947525360752）管子的切断和切断面的处理管子切断前请确认没有损伤和变形，使用管子切割器垂直与管的轴心线切割。如切口倾斜，会导致插入量不正确。切断后清除管端的毛刺和切削，粘附在管子内外的垃圾和异物用棉丝或纱布等擦干净。A、管子的切割推荐使用产生毛刺和切削较少的旋转式管道切割器，切割时请不要用过大的力以防止管子失圆。B、切断后的管端如带有毛刺、切削或粘附的异物，插入接头本体时会导致密封圈损坏不能完全结合而引起泄露。C、如是使用锯断或高速锯齿切断的场合，请一定用铿刀对管端进行倒角处理。D、铿刀和除毛器一定要用不锈钢专用，若果曾在其它材料上使用过，可能会粘附上锈蚀，请注意。3）画线确保管子插入尺寸用画线器在管子上画上标记。对切断的管端进行处理后，必须对管子插入长度进行标记，否则易引起插入不到位，导致降低接头连接性能引起泄露。4）插入管子将管子笔直的插入接头本体，确保标记到接头端面在2mm以内。A、插入前请确认密封圈是否确实安装在正确的U形位置上。B、插入时请慢慢的直线插入接头本体，如管子倾斜勉强插入的话，易导致密封圈的损伤。C、如插入过紧可在管子上沾点水，不得使用油脂润滑，以免油脂使密封圈变性失效。5）卡压连接确认卡压钳口凹槽安置在接头本体圆弧凸出部位，卡压到位。A、卡压前请再次确认标记离管端面在2mm以内。B、卡压时应按住卡压工具，直到解除压力，卡压不足是导致接头漏水降低性能的原因。卡压处若有松弛现象，可在原卡压处重新压一次。C、带螺纹的管件应先锁紧罗纹后再卡压，以免造成卡压好的接头因拧罗纹而松脱。D、配管弯曲时，请在直管部位修正，不可在管件部位矫正，否则可能引起卡压处松弛造成泄露。E、管件卡压压力如下:公称直径Z._15-2532-5065-100卡压压力4050606）卡压检查用专用量规检查卡压后尺寸是否到位，防止不良施工。应仔细检查卡压尺寸，量规不能放入卡压处时，应再次卡压或切断后重新安装。（5）管道系统水压试验1）在安装和嵌装管道安装符合安装规定后，方可进行水压试验。2）水压试验压力为管道系统工作压力的1.5倍，且不得小于0.6MPa。3）水压试验前，应检查试压管道是否已采取安全有效的固定和保护措施。供试验的接头部位应明露。4）水压试验应按下列步骤进行：A、将试压管段末端封堵，缓慢注水，将管内气体排出。B、管道系统注满水后，进行水密性检查。C、对管道系统加压宜采用手动泵缓慢进行，升压时间不应小于IOminoD、升至规定的试验压力后停止加压，观察IOmin,压力降不得超过0.02MPa;然后将试验压力降至工作压力，对管道作外观检验，以不渗不漏为合格。E、管道系统加压后发现有渗漏水或压力下降超过规定值时，应检查管道，在排出渗漏水原因后，再按以上规定重新试压，直至符合要求。F、在温度低于5的环境下进行水压试验和通水能力检验时，应采取可靠的防冻措施，试验结束后，应将存水放尽。（6）竣工验收重点检查和检验项目1）管位、管径、标高、坡度和垂直度等的正确性。2）连接点和接口的整洁、牢固和密闭性。3）温度补偿设施、管道支撑件和管卡的安装位置和牢固性。4）给水系统通水能力检验。检查按设计要求同时开启的最大数量配水点是否全部达到额定流量。对特殊建筑物，可根据管道布置，分层、分段进行通水能力检验。5）管道系统阀门的启闭灵活性和仪表指示的灵敏性。（7）注意事项：（1）用钢锯按所需长度切断管子，管子截断后应清除断口的毛刺和锯屑，尤其是残留管口壁的锯屑和污物，管子的截断端面应垂直管子的轴线。（2）管道的连接采用专用管件，先按厂家提供的V插入长度表在管端划线做标记，用力将水管插入管件到划线处。将专用卡压工具的凹槽与管件环形凸槽具，确认钳口与管子垂直后，开始作业，缓慢提升卡压机的压力至35MPa40MPa,压至卡压工具上，当下钳口闭合时，完成卡压连接。卡压完成后应缓慢卸压，以防压力表被打坏。(3)卡压完成后，检查划线处与接头端部的距离，若DNI5DN25距离超过3rain,DN32DN50距离超过4rain,则属于不合格，需切除后重新施工卡压处使用六角量规测量，能够完全卡人六角量规的判定为合格。若有松驰现象，可在原位重新卡压，直至用六角量规测量合格。(4)卡压薄壁不锈钢管管壁较薄，若按相同管径施工规范规定的支架间距进行安装，难以保证管道的强度，根据施工经验，卡压薄壁不锈钢管的支架间距主2m。(5)管道施工完做水压试验，先缓慢向管道内充水，并于高点将空气排除，直至管道内完全满水。管道的试验压力为工作压力的L5倍，但最低不低于06MPao升至规定的试验压力后，稳压IOrain,观察各接头部位是否渗漏，如Iomin内压力下降不超过0.05MPa,且系统无渗漏即为合格。(8)施工注意事项1)水管及管件搬运时应轻拿轻放，不得抛、掷和随意踩踏，避免管道变形，造成卡压失败。2)插入管件时过紧，不得使用油脂类润滑液，以免油脂使橡胶密封圈变性，造成长期使用时漏水。3)若安装时发现弯曲不直应在直管部分进行修正，不得在卡压处校正，以免卡压返松。4)二次卡压仍达不到卡规测量要求，应检查卡压钳口是否磨损，有问题及时与供货商联系。一般情况下卡压机连续使用三个月或卡压5(X)O次就送供货商检验，保养。二、生活热水系统管道安装1、使用范围1.l本工程热水系统室内部分管道安装采用卡套或螺纹连接的硬态(Y)铜管A型。1.2硬态铜管适用于工作压力为4MPa以下、温度为25196的管道和工作压力为22MPa以下管道的安装工程。2、施工准备2.1 常用材料：2.1.1 管材：常用的铜管(工业纯铜)按制造方法的不同分为拉制管、轧制管和挤制管三种，一般中、低压管道采用拉制管。铜管常用材料的牌号为：T2、T3、T4、TUP(脱氧铜）；分为软质和硬质两种。2.1.2 1.2铜管的质量：供安装用的铜管，表面与内壁均应光洁，无疵孔、裂缝、结疤、尾裂或气孔。2.1.3 铜管道的外表面缺陷允许度规定如下：纵向划痕深度如表2.1.3所示；偏横向的凹入深度或凸出高度不大于O.35mm；瘢疤碰伤、起泡及凹坑，其深度不超过003mm,其面积不超过管子表面积的30%。用作导管时其面积则不超过管子表面积的0.5%0铜纵向划痕深度规定表2.1.3壁厚（Inin）纵向划痕深度不
