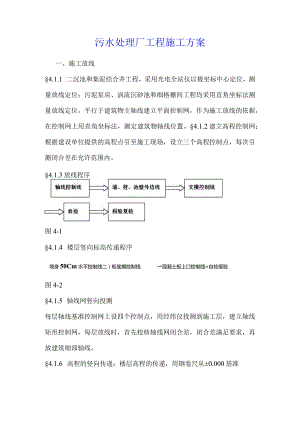

污水处理厂工程施工方案一、施工放线§4.1.1 二沉池和集泥结合井工程，采用光电全站仪以极坐标中心定位，测量放线定位；污泥泵房、涡流沉砂池和细格栅间工程均采用直角坐标法测量放线定位。平行于建筑物主轴线建立平面控制网，作为施工放线的依据，在控制网上用直角坐标法，测定建筑物轴线位置。§4.1.2建立高程控制网：根据建设单位提供的高程点引至施工现场，设立三个高程控制点，每次引测闭合差在允许范围内。§4.1.3放线程序图4-1§4.1.4 楼层竖向标高传递程序塔身50Cm水平控制线二）板底模控制线混凝土板上口控制线=自检报验图4-2§4.1.5 轴线网竖向投测每层轴线基准控制网上设四个控制点，用经纬仪投测到施工层，建立轴线矩形控制网，每层放线时，首先校核轴线网闭合差，闭合差满足要求，再放建筑细部轴线。§4.1.6 高程的竖向传递：楼层高程的传递，用钢卷尺从±0.000基准线量取4个点到作业层，当4个点的高差小于3mm,以其平均点高程作为基准线。二、结构工程施工方法§4.2.1 基础工程施工顺序基础放线、验线=>基础降水=基槽开挖=>地基钎探=>验槽地基处理图4-3§4.2.2 主体工程施工顺序水池底板扎筋=支模板=浇筑混凝=养护N试水口回填土=>抹防水砂浆二）外装饰图4-4§4.2.3 基坑降水二沉池、集泥井和污泥泵房基坑降水，采用管井降水方法，管井深度根据实际地下水位和预埋管基底标高确定，二沉池、集泥井由于降水面积较小，井深以低于预埋管基底设计标高lL5m为宜。污泥泵房降水面积较大，井深以低于基底设计标高23m为宜。二沉池、配水集泥井和污泥泵房基坑排水管井布置如图4-5所示。图4-5污流泵房基坑排水管井布置图图4-6§4.2.4 土方开挖和护坡土方开挖量如表4-1。污泥泵房二沉池集泥结合井涡流沉砂池细格栅间10885487×2653575235本工程土方开挖量13525,土方开挖采用2台反铲挖掘机开挖，4台20t汽车外运土方；全部土方运抵现场指定存贮处，以便回填土方;每天开挖土方按1000计算，需约14d完成土方开挖工作。基坑边坡控制采用1：0.5放坡，以机械开挖为主，人工清理基槽辅修边坡，根据工程的基坑的设计深度，拟分一次开挖到设计基底标高以上0.2m,以下0.2m土方由人工开挖。开挖过程中，测量人员全程跟踪挖掘机测量，控制其开挖深度，防止漏挖和超挖。由于本工程基础和主体跨雨期施工，并且年降水量大、多集中在6-7月份，为提供一个良好的施工环境，所有基坑边坡采用配筋网喷射混凝土护坡，钢筋6300,喷射混凝土30mm厚。§4.2.5 钢筋工程本工程钢筋用量比较大，绝大多数为异形钢筋，需通过放大1：1样确定实物形状，因此所有钢筋均现场集中加工，运抵施工作业面绑扎。§4.2.5.1钢筋连接在钢筋加工厂，钢筋直径中>16时，钢筋连接采用闪光对焊接长，钢筋直径<16时，钢筋的接长按绑扎搭接的方法接长配料。施工作业面钢筋的连接：柱、墙钢筋直径>16时，采用电渣压力焊连接：二沉池池壁环形钢筋采用钢筋套筒连接。钢筋直径<16时，钢筋的接长按绑扎搭接的方法连接。§4.2.6 .2钢筋绑扎钢筋绑扎前，须仔细阅读施工图纸，检查成型钢筋的种类、型号、尺保护层厚度相对应的塑料限位卡，限位卡纵横向900mm,经小组自检、交接检、专检合格后，完成隐蔽验收，方可进入下一施工段。§4.2.6模板工程模板体系分为以下三种类型§4.2.6.1 ：二沉池外墙模板采用新型全钢大模板。配模板按每个池的1/4用量配制模板，因使用大模板，池壁上的39根挑梁不能与池墙同时支模浇筑，为此需在大模板上预留挑梁安装口，用于预埋挑梁钢筋。全钢大模板及预留安装挑梁模板如图4-7所示。全钢大模板板面为6mm厚钢板，边框、次梁用8mm钢制作，主梁一加固用主桁架用L45X5角钢。大模板用16螺栓固定。池外挑檐板用木模板另行配制。中心筒体采用一次性木模板。木模板板面包0.75mm厚黑薄钢板。二沉池第一水平施工缝以下池壁采用特制定型钢模板，48X3.5钢管形卡固定。模板下安装“H”形托架，以保证模板底标高准确。如图4-8。图48§4.2.6.2 涡流沉砂池、细格栅间、污泥泵房和配水集泥井均采用60系列组合钢模板支模，48X3.5钢管龙骨，M12螺栓紧固。涡流沉砂池锥形漏斗部分支模如图4-9*所示，模板均为30mm厚木模板外加50X70300木龙骨对拉螺栓布置M12600o图4-9梁模板：本工程梁模板采用本框竹胶模板；模板根据梁的高度定制。楼层板模板：楼层板支模采用12三竹胶板支模；模板次肋采用50XlOO木楞，间距300450mm,主肋采用100×120木楞，布置间距900mm,主、次肋选取优质松木。楼板支承采用碗扣式脚手架支承体系。如图4-10所示。水池及污泥泵房地下室外墙模板支模如图4-11所示，加固模板用的螺栓为2M12,机制梯形螺纹，中间盲螺母设80义2止水翼环。15用竹胶合板§4.2.7混凝土工程混凝土的各项技术指标如表4-12所示。表4-12种类强度/抗渗坍落度(mm)初凝时间（三）水泥种类掺合料膨胀剂掺量UEA-3碱含量(kg)泵送混凝土C25/S612014026N32.5Il级12%14%2.1混凝土C20/C25/S660-802332.5II级/§4.2.7.1二沉池底板及池墙混凝土浇筑顺序:底板及池墙以后浇带为界共划分为5个施工流水段，底板及池墙混凝土浇筑顺序如图4-12示。2Ik34Ik5图4-12§1.1.1.2 混凝土的浇筑图 4-13二沉池底板及污泥泵房地下室选用汽车混凝土输送泵的R=37m加长布料杆布料。因二沉池底板每一施工段浇筑量400m3,采用混凝土输送泵分段浇筑，浇筑路线如图4-13所示；混凝土产量30m3h,需浇筑约14h。混凝土初凝时间理论值6h,因受气候的影响，实际凝结时间约3ho选用1台混凝土输送泵，每段浇筑总长度按12m计算，底板混凝土折算厚度按0.65m计算，每段混凝土浇筑的最大宽度：30×3（12×2×0.65）5.76m；各流水段中当每浇筑一小流水段混凝土的浇筑宽度不超过5.76m时，不会出现施工冷缝。§1.1.1.3 混凝土的养护混凝土终凝前，用木抹抹压两遍，最后一遍用铁抹压光；混凝土浇筑12h后开始养护。底板混凝土养护，可沿底板后浇带或边沿围堰150加高蓄水养护，蓄水深度不少于50mm,养护期限不少于14d。池/墙混凝土的养护：混凝土拆模后，覆盖一层湿润麻袋布，外用塑料薄膜封闭，养护期限不少于14do养护期内在池/墙顶洒水，保持池壁混凝土表面处于湿润状态。§4.2.8 水池试水§4.2.8.1 当具备以下条件时可进行充水试验：（1）当水池混凝土强度达到设计强度。（2）池内防水砂浆未抹灰。（3）外围土方回填前。§4.2.8.2 水池充水：本工程所有水池试水分四次进行，第一次充水到池底第一水平施工缝以上100mmo当无渗漏时，充水到设计水深的1/3；第三次充水到设计水深的2/3；第四次充水到设计水深。充水水位上长速度不超过2Vh,想邻的两次充水间隔时间不小于24ho充水测读24h的水位下降值计算渗水量，在充水过程中和充水后，对水池做外观检查。当发现渗水量较大时，停止充水。待处理后方可继续充水。§4.2.9 外防水工程防水砂浆抹灰：本工程所有水池内外抹20mm厚防水砂浆。§4.2.9.1 原材料（1）水泥：选用32.5普通硅酸盐水泥。（2）砂：粒径0.53mm粗砂，含泥量小于2%。（3）外加剂：膨胀齐（JUEA-3。§4.2.9.2施工方法本工程防水砂浆应用刚性外加剂多层做法防水层施工方法。施工顺序如图4-14所示。基层毛化理=>基层修补=>基层冲洗、湿润=素灰层2厚二=>水泥砂浆层5厚力水泥砂浆层2厚二）水混砂浆层5厚=J水泥砂浆层2厚匚二）刷水泥浆=洒水养护图4-14配合比：（水泥+UEA-3）：砂=1：2（UEA-3占水泥重量的3%）基层修补：在水池墙内外壁上剔出止水螺栓限位卡后，经充分湿润后，用同强度等级的干硬性细石混凝土嵌填密实，表面抹平。防水层的养护方法同水池混凝土的养护方法。三、装饰工程施工方法§4.3.1装饰工程施工顺序§4.3.1.1 层面工程施工顺序如图4-15所示。图415§4.3.1.2 污泥泵房外墙装饰施工顺序如图4-16所示。外檐装饰安装门窗安装-a外墙刮腻子喷涂料室外散水、台阶图4-16四、资源配置§3.8.1 各施工阶段劳动力需用量计划§ 3.8.1.1 泥泵房劳动力需用量计划见表3-3。表3-3工种基础阶段主体阶段装饰阶段收尾阶段备注钢筋工2010木工201061混凝土工882架子工666信号工33机械工444电工4661水暖工2261电焊工222抹灰工46201油漆工1162防水工4其他1010104总计84587210§3.8.1.2二沉池及配水集泥井劳动力需用量计划二沉池及配水集泥井劳动力需用量计划表34工种基础阶段主体阶段装饰阶段收尾阶段备注钢筋工3020木工202061混凝土工10102架子工666信号工33机械工884电工4661水暖工2261电焊工222抹灰工46201油漆工1162防水工4其他2020204总计1051048210§3.8.1.3涡流沉砂池和细格栅间各阶段劳动力需用量计划见表3-5O表3-5工种基础阶段主体阶段装饰阶段收尾阶段备注钢筋工2020木工203061混凝土工882架子工666信号工33机械工444电工4661水暖工2261电焊工222抹灰工462()1油漆工1162防水工4其他202020
