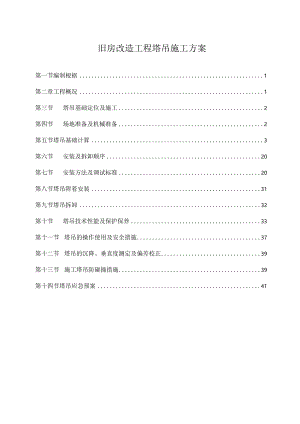

    旧房改造工程塔吊施工方案第一节编制根据1第二章工程概况1第三节塔吊基础定位及施工2第四节场地准备及机械准备2第五节塔吊基础计算3第六节安装及拆卸顺序20第七节安装方法及调试标准20第八节塔吊附着安装31第九节塔吊拆卸32第十节塔吊技术性能及保护保养33第十一节塔吊的操作使用及安全措施37第十二节塔吊的沉降、垂直度测定及偏差校正39第十三节施工塔吊防碰撞措施39第十四节塔吊应急预案41第一节编制根据建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-2010塔式起重机设计规范GB/T13752-1992建筑地基基础设计规范GB507-2011建筑结构荷载规范GB509-2012混凝土结构设计规范GB50010-2010(2015版)施工组织设计及其建筑、结构施工图纸第二章工程概况序号项目内容1工程名称沿江新村危旧房改造工程2建设地点瑞安市玉海街道3建设单位瑞安市旧城改造进展公司4设计单位温州同邦建筑设计有限公司5勘察单位浙江省工程物探勘察院6监理单位浙江华瓯建设项目管理有限公司7施工单位温州中亿建设有限公司8工期790日历天9质量等级合格10工程规模总建筑面积74048.82m2,其中地下室建筑面积9880m211层数1#3#楼7+1层;4#楼5层;5#7#楼8层;淖12#楼9层;地下一层。12高度1#3#楼:28.20m;4#楼:19.25m;5#7#楼:28.10m;8#12#楼:31.05mo13结构类型框架结构第三节塔吊基础定位及施工1、为最大限度满足施工需要及合理节约成本拟使用3台工作半径59mQTZ80型液压自升塔式起重机,该机最大起重荷载60kn,最大起重力矩885knm,起重高度160m,塔身宽度1.6m。拟将塔吊布置作如下确定:(详见附图)塔吊位置及塔吊臂长序号塔名塔吊位置选型塔吊臂长11#塔吊5楼(5-4轴5T5轴交5-A轴南侧4.0m)QTZ8059m22#塔吊6楼(6-9轴6-1/9轴交6-八轴南侧4.0小)QTZ8059m33#塔吊5楼(5-16轴5-17轴交5-人轴南侧4.0小)QTZ8045m各塔吊位置关系序号塔名搭设高度(建筑最高点+地下室高度)11#塔吊34.00m,(27+7=34.0mV标准节9节X3m=27.00m)22#塔吊40.00m,(33+7=40.OmV标准节U节X3m=33.00m)33#塔吊28.00m,(21+7=40.OmV标准节7节X3m=21.00m)2、塔吊基础施工见“塔吊基础计算书”设计要求。基础施工前应由塔吊拆装队技术负责人进行如下几方面的技术交底:混凝土强度等级、钢筋配置图、基础与建筑平面图、基础剖面图、基础表面平整度要求、预埋螺栓误差要求等,接底人为工程施工负责人,双方书面交接。基础施工应由塔机所有部门派专人监督整个施工过程,同时做好各个隐蔽验收纪录,如钎探纪录、地基隐蔽工程验收纪录等。施工完毕做好佐的养护,碎强度达到要求后方可安装塔吊;3、顶面用水泥砂浆找平,用水准仪校水平,倾斜度与平整度误差不超过1/5000;4、机脚螺栓位置、尺寸要绝对正确,应特别注意做好复核工作,尺寸误差不超过÷0.5mm,螺纹位须抹上黄油,并注意保护。5、塔吊基础设计附后。第四节场地准备及机械准备1、专业安装单位会同公司安全科与项目部共同查看现场,编制安装方案,落实安全保证措施。2、按基础施工图纸进行塔机基础的施工,基础碎使用C30商品税,正确预埋地脚螺栓,操纵校表面平整度,留置碎试块两组(立塔及28d各一组)。3、专业安装单位组织安装小组全体作业人员进行安装方案、操作规程、使用说明书的学习,进行特种作业安全技术交底,使之熟悉塔机安装方案,掌握安全技术操作规程。4、根据各安装部件的重量,配齐并检查安装塔机所需的钢丝绳、吊具、吊索。5、根据安装时间,落实平板汽车、汽车吊,确定进场时间。6、清点所有的零部件、连接螺栓、销轴及开口销,并提早将连接件涂抹黄油。7、做好场地平整工作,保证道路畅通,确保吊装、接臂足够的工作面。8、塔吊安拆范围内上空所有临时施工电线务必拆除或者改道。9、机械及工具配备:一台25t汽车起重机与钢丝绳、绳扣、木楔、麻绳、撬棍、榔头、扳手等。第五节塔吊基础计算一、基本参数1、塔吊基本参数塔吊型号:QZT80(6010);塔吊自重Gt: 650kN;最大起重荷载Q: 60kN;塔吊起升高度H: 130m;塔身宽度B: 1.65m;2、格构柱基本参数格构柱计算长度1。: 4. 75m;格构柱缀件节间长度a】: 0.525m;格构柱基础缀件节间长度a2: 0.525m格构柱截面宽度bi: 0.42m;3、基础参数桩中心距a: 1. 8m;桩入土深度1: 50m;桩混凝土等级:C25;桩钢筋直径:20mm;承台宽度Be: 3. 4m;承台混凝土等级为:C35;标准节长度b: 3m;塔吊地脚螺栓性能等级:普通8. 8级;塔吊地脚螺栓的直径d: 36mm;塔吊地脚螺栓数目n: 24个;格构柱缀件类型:缀条;格构柱分肢材料类型:L160xl4;格构柱钢板缀件参数:宽250mm,厚IOmm; 格构柱基础缀件材料类型:L160xl4;桩直径d: 0. 8m;桩型与工艺:泥浆护壁钻(冲)孔灌注桩;桩钢筋型号:RRB400;承台厚度h: 1. 3m;承台钢筋等级:RRB400;承台钢筋直径:20;承台箍筋间距:100mm;承台保护层厚度:50mm;4、塔吊计算状态参数地面粗糙类别:C类有密集建筑群的城市郊区;风荷载高度变化系数:2.03;主弦杆材料:角钢/方钢; 非工作状态:所处城市:浙江温州市, 额定起重力矩Me: 885kN m; 塔吊倾覆力矩M: 1797kNm; 工作状态:所处城市:浙江温州市, 额定起重力矩Me: 885kNm;塔吊倾覆力矩M: 1136kNm;一、非工作状态下荷载计算 塔吊受力计算1、塔吊竖向力计算主弦杆宽度c: 250mm;基本风压3o: 0. 6 kN/m2;基础所受水平力P: 504kN;基本风压o: 0. 6 kNm2, 基础所受水平力P: 632kN;承台自重:Gc=25×BcXBc×h=25×3.40×3.40×l.30=375.7OkN;作用在基础上的垂直力:Fk=Gt+Gc=650.00÷375.70=1025.70kN;2、塔吊倾覆力矩总的最大弯矩值MkmaX=1797.OOkN-m;3、塔吊水平力计算挡风系数计算:=(3B+2b+(4B2+b2),z2cBb)挡风系数中=0.78;水平力:Vk=×B×H×÷P=0.60×1.65×130.00×0.78+504.00=604.16kN;4、每根格构柱的受力计算作用于承台顶面的作用力:Fk=1025.70kN;Mkmax=1797.OOkNm;Vk=604.16kN;图中X轴的方向是随时变化的,计算时应按照倾覆力矩MmaX最不利方向进行验算。(1)、桩顶竖向力的计算Nik=(Fk+Gk)n±Mkxixj2式中:n单桩个数,n=4;Fk一作用于桩基承台顶面的竖向力标准值;Gk一桩基承台的自重标准值;MXk一承台底面的弯矩标准值;Xi一单桩相对承台中心轴的X方向距离;Mk一单桩桩顶竖向力标准值;经计算得到单桩桩顶竖向力标准值最大压力:NkmaX=Fk/4+(MkmaXXaX2-°5)/(2义(a×2-05)2)=1025.70/4+(1797.00×1.80×2-o5)/(2×(1.80×2°5)2)=962.35kN;最小压力:Nkmin=Fk/4-(MkmaXXaX2-05)/(2X(a×2-°5)2)=1025.70/4-(1797.00×1.8O×2-o5)(2×(1.80X2-65)2)=449.50kN;需要验算桩基础抗拔力。(2)、桩顶剪力的计算Vo=I.2Vk4=1.2X604.16/4=181.25kN;二、塔吊与承台连接的螺栓验算1、螺栓抗剪验算每个螺栓所受剪力:Nvb=nvd2fvb4=l×3.14×36.002×3204=325.72kN;Nv=I.2Vn=l.2X604.16/24=30.21kN<325.72kN;螺栓抗剪强度满足要求。2、螺栓抗拉验算n×Nl=Nmin其中:m塔吊每一个角上螺栓的数量,n=n4;M每一颗螺栓所受的力;Ntb=de2ftb4=3.14×32.252×4004=326.69kN;N1=L2Nkminn=l.2×449.50/6.00=89.90kN<326.69kN;螺栓抗拉强度满足要求。3、螺栓同时受到剪力与拉力时的验算(NvNvb)2+(NtNtb)2)1/21其中:Nv、N1个普通螺栓所承受的剪力与拉力;NVb、仲、N?个普通螺栓的受剪、受拉与承压承载力的设计值;(NvNvb)2+(NtNtb)2)°5=(30.21/325.72)2+(89.90/326.69)2)5=0.29;螺栓在同时受到剪力与杆轴方向拉力时强度满足要求。三、承台验算1、承台弯矩的计算根据建筑桩技术规范(JGJ94-2008)的第5.9.1条。Mx=ENiyiMy=NiXi其中Mx,My一计算截面处XY方向的弯矩设计值;xi,yi一单桩相对承台中心轴的XY方向距离,取(a-B)2=(l.80-1.65)/2=0.08m;%一单桩桩顶竖向力设计值;通过计算得到弯矩设计值:MX=My=2X0.08×868.43×1.2=156.32kNm<>2、螺栓粘结力锚固强度计算锚固深度计算公式:h2Ndfi>其中N锚固力,即作用于螺栓的轴向拉力,N=89.90kN;d楼板螺栓的直径,d=36mm;fb一楼板螺栓与混凝土的容许粘接强度,fb=L57Nmm2;h一楼板螺栓在混凝土楼板内的锚固深度,通过计算得到h89.90×IO3/(3.14X36.00X1.57)=506.30mm;构造要求:h792.00mm;螺栓在混凝土承台中的锚固深度要大于792.OOmm03、承台截面主筋的计算根据混凝土结构设计规范(6850010-2002)第7.2条受弯构件承载力计算。OS=M(fcbho2)=l-(l-2as),z2s=l-2As=M/(shofy)式中:虫一系数,当混凝土强度不超过C50时,CU取为1.0,当混凝土强度等级为C80时,Cii取为0.94,期间按线性内插法得1.00;fc混凝土抗压强度设计值查表得16.70Nmm2;h一承台的计算高度h°=1300.00-50.00=1250.00mm;fy一钢筋受拉强度设计值,fy=360Nmm2;通过计算得:OS=156.32×106(1.000×16.700×3.400×103×
