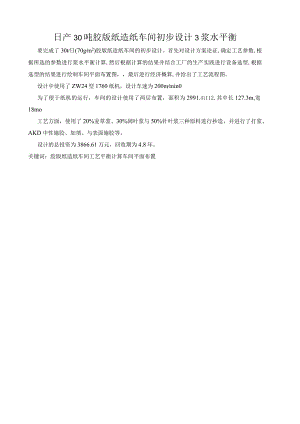

日产30吨胶版纸造纸车间初步设计3浆水平衡要完成了30t日(70gm2)胶版纸造纸车间的初步设计。首先对设计方案论证,确定工艺参数,根据所选的参数进行浆水平衡计算,然后根据计算的结果并结合工厂的生产实践进行设备选型,根据选型的结果进行绘制车间平面布置图，最后进行经济概算,并给出了工艺流程图。设计中使用了ZW24型1760纸机，设计车速为200mmin0为了便于纸机的运行，车间的设计使用了两层布置，面积为2991.4i112,其中长127.3m,宽18mo工艺方面，使用了20%麦草浆、30%阔叶浆与50%针叶浆三种原料进行抄造，并进行了打浆、AKD中性施胶、加填、与表面施胶等。设计的总投资为3866.61万元，回收期为4.8年。关键词：胶版纸造纸车间工艺平衡计算车间平面布置IntroductionofPapermakingWorkshopProducingtheOffsetPrintingPaper(30TD,70gm2)Thisdesignisaboutapapermakingworkshopproducingoffsetprintingpaper,withthebaseweightof70gm2,production30tons/day.Itincludesthedemonstrationoftheproductionprocess,balancecalculationofthepulpandwater,balancecalculationofheat,calculationofinvestmenteconomy,drawingoftheworkshoparrangement,drawingoftheproducingprocessetc.Thepapermachineusedinthisdesignis1760papermachine,thedesignedpapermachinespeedisabout200mmin.Thispapermakingworkshoppossessesaareaofxxxxxxsquaremeters,withxxxmetersinlength,xxxxmetersinwide.Twolayarrangementmakesitveryconvenienttorunthepapermachine.Bleachedreedpulpandthebleachedhardwoodpulpisusedinthemakingoftheoffsetprintingpaperattheratioofxxxxandxxxxrespectively.Themainproducingprocessincludespulping,interiorsizingwithAKD,addingfiller,surfacetreatmentetc.Thetotalinvestmentofthispaperproducinglineisxxxx,therecoveredperiodisabout6years.Keyword:offsetprintingpaper,papermakingworkshop,processbalancecalculation,drawingofworkshoparrangement目录CQ1_MHUS11.总论31.2 设计范围31.3 设计指导思想32.工艺论证及流程设计42.1技术指标42.2纤维原料的选择与配比52.3打浆工艺62.3辅料的选择71.1.1 3.1施胶剂的选择71.1.2 干强剂的选择81.1.3 助留剂的选择81.1.4 填料的选择81.1.5 调色剂的选择91.1.6 表面施胶剂选择101.1.7 辅料的使用及加入方式102.4供浆系统111.1.1 1浆料混合111.1.2 浆料贮存111.1.3 冲浆稀释121.1.4 浆料净化筛选131.1.5 流送上网131.1 5网部131.6 压榨部141.7 干燥部141.8 白水回收141.9 损纸的处理151.10 工艺方框流程图163 .浆水平衡173.1 1注意事项及工艺参数173.2 浆水平衡计算203.3 浆水平衡收支总表324 .设备选型计算344.1打浆工段344.1.1打浆设备344.1.2辅助设备354.2抄纸工段441. 2.1纸机选型444. 2.2网案非标池系列465. 2.3非真空泵系列486. 2.4三段通汽设备系列497. 2.5真空泵系列504.3 完成工段511. 3.1七根压光机514. 3.2圆筒卷纸机515. 3.3复卷机526. 3.4打包机527. 3.5电动葫芦528. 3.6其它设备524.4 白水回收534.4.1气浮池534.4.2溶气罐534.4.3浮浆池534.4.4清水池534. 4.5射流器544.5辅料工段544. 5.1填料贮存槽545. 5.2填料泵546. 5.3淀粉糊化槽547. 5.4电动葫芦558. 5.5PVA胶液槽559. 5.6淀粉胶液槽5510. .7胶液高位槽5511. 5.8胶液混合贮槽555 .车间布置设计565.1车间设备布置原则565.2生产设备布置设计的步骤与注意事项565.2 .1步骤565.3 .2注意事项565.3车间跨度及高度的确定575.3.1确定的原则575.3.2跨度与高度576 .经济概算586. 1固定资产投资586.1.1土建部分586.1.2设备部分596.1.3其他费用596.2成本核算606.2.1构成产品的直接费用606.2.2成本回收年限62总结63致谢64参考文献65刖百随着经济的快速进展，书刊需求量急增，全国各地不一致程度地存在购书难的现象,为此1983年国务院发出关于加强出版工作的决定的通知。印刷工业为改变落后面貌,大力推广应用胶印印书新工艺(平印)以代替传统的铅印(凸印)，这将是我国印刷工业提高出书速度与书刊印刷质量的转折。由于胶印印书工艺能够应用电子计算机技术或者使用照相排版，实现快速、简便、无污染。但是我国胶印印书起步较晚，其要紧原因之一是没有大量适于轮转胶印机印刷的纸张,因此胶印书刊纸的研制与生产关系着印刷技术的进步。胶印书刊纸是供轮转胶印机印刷书籍杂志用纸,它是现代科学技术与文化教育不可缺少的大宗纸种。胶版纸是胶版印刷纸的简称，又叫双面胶版纸。在商业上俗称之“道林纸”。胶版印刷纸的用途十分广泛。它在胶印用纸中用途十分广泛，如彩色图片、画报、包装商标、精制印刷品、还有教科书等也多为胶版印刷纸。定量小的胶版纸可用于印刷书刊正文，这也是目前印刷业中应用最多的纸种之一。在胶印过程中，需要用水润湿纸面，使用粘性大的油墨，而且还须通过包有橡胶布辐筒的转印，因此对纸的质量要求也比通常印刷纸(比如凸版印刷纸)高。(1)纸面应有较好的表面强度，就是在胶印过程中不“掉毛”、“掉粉”、糊版。而且要洁白平滑，组织细致均匀，外观上比通常纸白得多，手摸纸的两面有匀滑感。(2)抗水性良好，即纸的伸缩率要小。胶印时纸被润湿伸缩率要小，由于胶印时纸被润湿辐筒抹水，假如纸没有一定的抗水性，吸水后发生膨胀容易引起尺寸变化，印出的图形往往出现“重影L因此务必对这一指标有所操纵。(3)吸油墨性要快。关于印刷速度不高的普通印刷机来说，纸的吸油墨性不必太快。然而，胶印机的印刷速度快，印刷压力较轻，油墨膜层较薄，因而务必选择吸油墨性快的纸张。(4)务必具有足够的拉力强度。这是确保胶印机正常运行时不“断纸”，导致印刷机停车，避免造成经济上的缺失。(5)挺度要好。所谓挺度就是纸张能够承受本身重量的能力，也就是说它不随意弯曲、趴下，能够直立住，抖纸时声响也比较淳厚。胶版纸这一性能能够使纸与包橡胶布的辐简很容易分开，保证印刷过程顺利完成wit网。就适印性而言，适印性好的纸包含满足印刷操作性能、少故障及良好印刷效果。目前实际运用的胶版印刷机，绝大部分都是轮转式印刷机。关于胶版平板纸的印刷，由于使用不可缺少的浸渍水而在印刷操作中易产生故障,便要求胶版纸要有较强的耐水性及较小的伸长率。而进行胶版彩色印刷时，套色不准的毛病也是由于胶版纸的尺寸稳固性不好引起的。另外，由于卷筒纸印刷已成为转轮印刷的进展方向，因此关于胶版纸也要求有足够强度以习惯高速印刷机运转时不断纸及保持平直运行,可见胶版纸的要紧质量特性是尺寸稳固性与强度的习惯。而影响这两个特性的因素包含纤维原料的选择与配比、打浆、加填与施胶、干燥等。因此，设计方案的制定应特别注意满足这两个特性。1.总论11设计范围打浆（包含辅料）工段、抄造工段（包含白水回收）、完成工段的设计。内容包含设计方案的确定、工艺计算、设备选型及计算、车间布置、技术经济与概算、编写设计说明书，并画出工艺流程图与车间布置图（平、立面各一）。1.2设计指导思想本设计中所选的设备及工艺条件力求于稳妥、先进、可靠。在稳妥的条件下，尽量选用可靠的设备及工艺流程。所选用的设备要均一，使整个系统处于平衡。从原材料方面考虑，由于我们的国家的资源还比较紧缺，特别是木材更为紧张，因此在设计过程中应尽可能使用草浆。以解决资源紧张问题。在设计中所使用的流程及设备，在生产上应习惯多种原料及品种，在成熟合理的基础上，考虑节能与必要的仪表，并考虑到今后增产的可能性。在设计过程中，还要考虑到全厂的合理规划，运输道路合理规划。从环境方面考虑，进行白水回收，节能节资，降低成本。排放应达到国家标准。2.工艺论证及流程设计2.1技术指标设计的胶版纸。质量指标为：要有一定的行稳性，较高的表面强度、吸墨性能、湿强度及较好的尺寸稳固性；纸张的纤维组织应均匀，纸的切边应整齐、洁净；纸面应平整,不应有砂子、硬质块、褶子、皱纹、裂口、孔眼等影响使用的外观纸病；还应具有一定的平滑度，有利于书写、印刷等。不透明度不应低于规定指标，防止透印。其技术指标见表2.1：表2.1胶版纸技术指标按国家标准GBlol2-1991的规定执行指标名称规定A等B等C等定量(gm2)+4白度()878277不透明度（）A等B等C等84;86;87;89;91;93;9580;82;84;86;88;90;92;78;80;81;84;86;88;90裂断长（mm）>平板纵横向卷筒纵向300040002200300020002800横向耐折度（次）><100gm2>100gmj152051035平滑度（正反面均）（s）（正反面差）（）10040208040253030横向伸缩率（）<+2.2+2.5+2.8印刷表面强度（ms）（正反面均）>2.01.00.6表面汲取质量（gmj）30PH>5.0（续表）灰分8-158-158-20尘埃度0.2-0.5mm20.5-1.5mm2>1.5mm2605不许有1207不许有20010不许有水分4.0-9.02.2纤维原料的选
