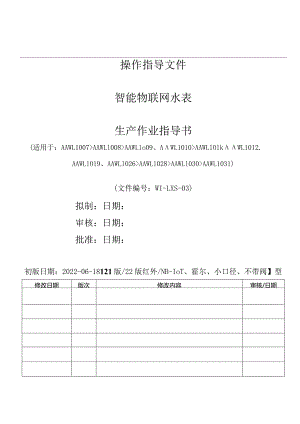

操作指导文件智能物联网水表生产作业指导书(适用于：AAWL1007>AAWLl008>AAWLlo09、AWL1010>AAWLlOlkWL1012.AAWLlO19、AAWLl026>AAWLl028>AAWLl030>AAWL1031)(文件编号：WI-LXS-03)拟制：日期：审核：日期：批准：日期：初版日期：2022-06-18121版/22版红外/NB-IoT、霍尔、小口径、不带阀】型修改日期版次修改内容审核/日期文件智能物联网水表（红外NBIOT霍文件编码W1-LXSZ-03初版日期2022-06-18第1页名称尔、小口径、不带阀）生产作业指导书版次A/0修改日期共29页智能物联网水表（红外NB、霍尔、小口径、不带阀）生产制造工艺流程图下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第2页共29页版次A/0修改日期智能物联网水表（红外NB、霍尔、小口径、不带阀）工程管控图序号工程类别工序名称及工作内容参考文件控制方式管制重点控制人员监管人备注AIQC对原材料进行检验和外加工质量检测QI-IQC-OlT或T3焊点、极性BC1组件拆分将水表基表、铜接管拆箱。W1-LXSZ-03T物料摆放、完整性AC2预加工上盖装密封圈，面盖贴合格证WI-LXSZ-03T位置、方向AC3模块加工1烧录、测试功耗，首件WI-LXSZ-03T程序版本、模块功耗、能否上线平台AB、C必须首检Tl4模块加工2焊接超及电容、模块装模块盒WI-LXSZ-03T焊点、模块安装方向AC5灌胶模块盒灌AB胶YM-EI-PE-OlWI-LXSZ-03TAB胶混合比例，灌胶量AC首检TI6水表装配1链接引线WI-LXSZ-03T方向、极性AC7走字测试模块底数清零、走字测试WI-LXSZ-03T计量AB、C8霍尔装配2固定模块盒、打703固定胶、装上盖WI-LXSZ-03T密封、电批扭力AC9霍尔装配3安装铭牌WI-LXSZ-03T方向、内容AC10参数设置模块出厂参数设置WI-LXSZ-03T设置内容AB、C11上线检测注册设备、上线检测、删除设备WI-LXSZ-03.T上线状态、回传数据确认、删除设备AB、C12包装1装铅封、螺钉孔塞、装面盖WI-LXSZ-03T位置AC13成品检验外观、参数检验WI-LXSZ-03T外观、功能、参数BC14包装2装箱、清洁、装袋、配件、装盒、说明书WI-LXSZ-03T配件、说明书AC15包装3封箱、标识、打包WI-LXSZ-03T密封性AC16OQC检验以上工序的正确性T或T3T3BC控制人员：A作业员B品管员C主管检查工具：目视放大镜显微镜控制方式：T全检Tl：5PCSHT2：5PCSDT3抽检状态：O操作O11D入库物料N暂放。操作检查O出库拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第3页共29页版次A/0修改日期一、使用工具/ Tools：名称型号工艺要求名称型号工艺要求刀片普通合格打包机普通合格二、使用物料/ Materials：序号物料名称/规格位置方向用量1基表/IPCS2铜接管/IPCS3上盖/IPCS4面盖/IPCS5模块盒/IPCS备注,如物料信息有更新，具体以BOM为主。作业内容工序号工序性质适用范围表型人数工时组件拆分ZPl一般卧式、冷、热、15E、20E、25E1五、示意图/Diagram： 图1铜接管、基表拆出分别单独放置，基表正面朝上整 齐的摆在工作台上，铜接管则放入周转箱三、操作步骤/OperationalProcedures；1、拆箱将结构件从纸箱内取出；2、将基表、铜接管、上盖、面盖、模块盒拆出分别单独放置，基表正面朝上整齐的摆在工作台上，铜接管、上盖、面盖、模块盒则分别放入周转箱，如图1所示；3、纸箱纸盒需整理好，使用打包机打上包装带后放置到纸皮回收区。四、注意事项/Notice：1、作业过程整齐摆放物料，保证工作场地清洁。2、作业过程中轻拿轻放，基表正面朝上放置。3、如有不良品，不良品单独放置，做好不良标识。4、作业完后须做好自检工作，如有疑问或异常请及时向相关人员提出。0,发微小。IliiTkef.r>B拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第4页共29页版次A/0修改日期一、使用工具/Tools：作业内容工序号工序性质适用范围表型人数工时名称型号工艺要求名称型号工艺要求上盖安装密封垫ZP2一般卧式、冷、热、15E>20E、25E1二、使用物料/Materials：序号物料名称/规格位置方向用量1上盖IPCS五、示意图/Diagram：图22上盖密封垫/IPCS备注：如物料信息有更新，具体以BOM为主。三、操作步骤/OperationalProcedures：.二二,一-.J一行一二1、将密封垫安装进上盖的卡槽内，如图2所示。2、确认无误，将上盖排放整齐的放入周转箱，流入下一道工序；四、注意事项/Notice：1、作业过程整齐摆放物料，保证工作场地清洁；2、密封垫需平整的安装至卡槽内；3、如有不良品，不良品单独放置,做好不良标识。-j-Ikm*室0LJ，一4、作业开始时须对上工序作业内容进行互检，作业完后须做好自检工作，如有疑III；."三-一2二L向或异常请及时3J相关人员提出。密封垫安装进上盖的卡槽内拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外NBIOT霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第5页共29页版次A/0修改日期一、使用工具/ Tools：名称型号工艺要求名称型号工艺要求检验员章普通合格日期章普通合格二、使药物料/ Materials：序号物料名称/规格位置方向用量1合格证/IPCS2面盖/IPCS备注：如物料信息有更新，具体以BOM为主。作业内容工序号工序 性质适用范围表型人数工时面盖贴合格证ZP3一般卧式、冷、热、15E> 20E> 25E128S五、示意图/Diagram：三、操作步骤/Operational Procedures：1、在合格证上盖上检验员章和产品的生产日期（年月），如图3所示；2、将合格证平整的贴在面盖里面中间的位置上，合格证底部朝面盖安装的缺口方 向，如图3所示；2、确认无误后，将面盖摆放整齐的放入周转箱，流入下一道工序；四、注意事项/Notice：1、作业过程整齐摆放物料，保证工作场地清洁；2、安装合格证需平整牢固，无凹凸不平现象；3、如有不良品，不良品单独放置，做好不良标识；4、作业开始时须对上工序作业内容进行互检，作业完后须做好自检工作，如有疑 问或异常请及时向相关人员提出。拟制卢盛忠审核批准下一道工序是您的客户，您确认做好了吗？文件名称智能物联网水表（红外/NB-IOT、霍尔、小口径、不带阀）生产作业指导书文件编码W1-LXSZ-03初版日期2022-06-18第6页共29页版次A/0修改日期一、使用工具/ Tools：名称型号工艺要求名称型号工艺要求静电手环普通合格烧录器FM33GXX合格烧录工装普通合格二、使用物料/ Materials：作业内容工序号H序 性质适用范围表型人数工时程序烧录ZP4一般卧式、冷、热、15E、20E、25E1序号物料名称/规格位置方向用量1模块PCBA/IPCS五、示意图/Diagram： 图4备注：如物料信息有更新，具体以BoM为主。三、操作步骤/Operational Procedures：1、将FM33GXX烧录器的烧录线连接至模块板上的Jl接口（烧录线上有标识引脚 VCC对上焊盘上的方孔），烧录器自动开始烧录，烧录过程中烧录器上中间的LED 灯不停闪烁绿光，当LED灯停止闪烁绿光变成常亮绿色，并且蜂鸣器只有一声提 示声，则烧录完成，如图4所示2、烧录过程中烧录器上中间LED灯变红色，并且烧录器上的蜂鸣器有两声的提示 声，则表明烧录失败。烧录失败的模块按烧录器上的复位按键，重新烧录，如果还 是烧录失败则做好不良标识，及时送修处理。四、注意事项/Notice：1、作业过程中整齐摆放物料，保证工作场地清洁，佩戴防静电环作业。2、务必要核对清楚程序名，初次烧录需先做2-5PCS功能测试无异常后再做批量 烧录。3、如有不良品，请做好不良标识及时送维修进行处理。；4、作业开始时须对上工序作业内容进行互检，作业完后须做好自检工作，如有 疑问或
