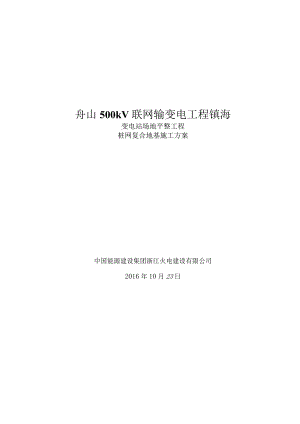

舟山500kV联网输变电工程镇海变电站场地平整工程桩网复合地基施工方案中国能源建设集团浙江火电建设有限公司2016年10月23日（签字页）特殊（专项）施工技术方案（措施）审批表文件名称临时围堰施工方案性质签名日期职务/部门批准年月日公司技术负责人公司审核年月日公司安全管理部门年月日公司质量管理部门年月日公司技术管理部门项目审核口编写年月日项目总工1工程概述31. 1工程概述31.2编制依据62施工准备72. 1施工布置72. 2施工技术及材料准备72 .3材料准备73 .4人员准备82. 5机具准备93施工技术123. 1施工工序133.2 围堰、抽水及清除浮泥143.3 场地宕渣回填153.4 锤击桩施工153.5 桩网承台及护坡基础施工224施工进度264. 1施工进度计划264.2施工进度保证措施:275质量保证措施275.1 质量管理目标275.2 质量控制措施276安全文明施及环境保护351.1 安全管理目标351.2 文明施工和环保目标356. 3安全保障措施367. 4环保措施39附件1桩机施工平面布置图41舟山50OkV联网输变电工程镇海变电站工程桩网复合地基施工方案1工程概述1.1工程概述本工程站址位于浙江省宁波市东北面15km的宁波石化经济技术开发区泥螺山围垦一期工程内，南距镇海区政府IOknl（直线距离），站址四周空旷，视野开阔，东临灰鳖洋，东距泥螺山围垦一期工程新建一线海堤约20Onb南侧为新泓口围垦工程区，土地性质为海域，表面为浮泥，基本被水覆盖，镇海变电站总占地地面积3.73公顷，围墙内占地面积2.93公顷,进站道路上地面积0.12公顷,挡墙护坡占地面积0.68公顷（进站道路长约118m）o场地采用桩复合地基，桩基施工采用级配宕渣回填外，桩网托板上部回填采用宕渣和级配碎石加土工格栅筋网回填，本工程桩网复合地基的桩体采用桩身强度较高的PHC桩。PHCAB500桩用于35kV配电装置区、道路等区域，桩长以全截面进入（5）层1.0m控制，桩长约36m。PHCAB400桩用于边坡区域，以（4）层和（5）层为桩端联合持力层，桩长以全截面进入（4）层和（5）层2.0m控制，桩长约28m"33m,本工程PHC-AB500-125共2250根，PHC-AB400-95共879根。变电站围墙外8米为护坡，站区场地±0.00相当于1985国家高程基准3.85m,现有水平面标高1.45m,水深约L21.5m,表层层淤泥层厚2.l6.7m,平均厚度为6m,淤泥面标高为0.3-0.3m,护坡场地管桩桩顶标高为-0.1米，站区管桩桩顶标高为02米。工程地质情况站址根据地质勘察报告显示，各层特征现自上而下简述如下：D层淤泥，饱和，流塑，该层在场地内均有分布，层厚376.711b承载力特征值fak=40kPa;2）层粘质粉土，稍密，很湿，该层在场地内均有分布，层厚5.8118.0m,承载力特征值fak=120kPa;3）层淤泥质粉质粘土，饱和，流塑，该层在场地内稳定分布。层厚ILOnr20.Om,承载力特征值fak=80kPa;4）层粉质粘土，湿，可塑为主，该层在场地内局部缺失。层厚1.Onr6.8m,承载力特征值fak=150kPa;5）层粉细砂，很湿，中密，该层在场地内稳定分布，层厚差异较大，层厚3.2-10.2m不等。承载力特征值fak=200kPa;6）层砂质粉土，湿，中密，该层分布较稳定，层厚一般大于5m。承载力特征值fak=150kPa;7）层粉质粘土，湿，软可塑，层位较稳定，层顶埋深42.543.0m,本次勘察未揭穿，部分钻孔有揭露，最大控制厚度12.Omo承载力特征值fak=150kPa;各地基土主要物理力学指标推荐值见表Io层号±层名称物理及力学性质含水轴重度土粒比重孔隙比液限塑限液性指数塑性指数压缩系数压缩模量剪切试验承载力特征值剪切条件内摩擦角凝聚力WYGso孙3pIPI1.3o.1-0.2EsCkPa%k3m%MPa1MPaOkPa1淤泥60.916.42.731.6342.226.32.1715.91.461.9UU1.07.5402粘质粉土30.319.02.700.8128.819.31.159.50.237.6固快22.68.31203淤4117.2.71.40251.150.92.固131080泥.71330.7.036.735快.0.0质粉质粘土粉质3019.2.70.34200.130.26.固1822164粘.51292,4.961.596快.5.00±粉固2319.2.70.0.110317.205细快砂.762676.6.050砂6质2519.2.70.22141.8.0.19.固271015粉.05271.8.7Ol182快.2.80土粉7质2519.2.70.30180.110.27.固269.15I粘.66170.0.163.844快.550±地基处理特点站址地貌单元属滨海相淤积海滩围垦区，表面为浮泥，场地内分布的特殊性岩土主要有层淤泥和层淤泥质粉质粘土，该两层土层厚较厚，具有高含水量、大孔隙比、高压缩性、低强度和低透水性，属于欠固结土，岩土工程性质极差。层淤泥层厚3.76.7m,层淤泥质粉质粘土层厚10.320.8m。层淤泥地基承载力很低，承载力特征值仅40kPa,无法满足建（构）筑物和场地对天然地基的承载力要求。D场地为回水淤积区，站址区域大部分为水域覆盖，施工难度大。2）下卧软土层厚度大，且为欠固结土，工程性质极差；3）浅层层淤泥抗剪强度极低，无法满足回填层填筑要求。4）填方厚度大，在大面积高填方和建（构）筑物荷载下，场地沉降很大；1.2编制依据1）镇海变电站工程场地平整施工图；2）镇海变电站工程岩土工程初步设计阶段勘察报告3）镇海变电站工程项目管理实施规划；4）镇海变电站工程施工安全管理及风险控制方案；5）工程测量规范GB500262007；6）施工现场临时用电安全技术规范JGJ46-2005；7）建筑机械使用安全技术规程JGJ33-2012；8）建筑工程施工质量验收统一标准（GB50300-2013）；9）建筑地基基础工程施工质量验收规范（GB50202-2002）；10）建筑施工场界环境噪声排放标准（GB12523-2011）；11）先张法预应力混凝土管桩GB13476-2009/XG1-2014预应力混凝土管桩10G409-201013）建筑地基处理技术规范（JGJ79-2012）；14）建筑桩基检测技术规范（JGJ106-2014）；15）建筑桩基技术规范（JGJ94-2008）；16）钢结构焊接规范（GB50661-2011）；17）国家电网公司基建安全管理规定国网（基建2）173-2015；18）国家电网公司基建质量管理规定国网（基建2）112-2015；19）国家电网公司基建技术管理规定国网（基建2）174-2015；20）施工安全风险识别评估及预控措施管理办法国网（基建3）176-2015；21）国家电网公司输变电工程安全文明施工标准化管理办法国网（基建3）187-2015；22）国家电网公司输变电工程流动红旗竞赛管理办法国网（基建3）189-2015；23）其它有关现行规范及标准规定。2施工准备2.1 施工布置D施工道路布置：根据区域特点，采用级配宕渣回填桩基施工便道，宕渣便道面铺20厚路基板防止运输车辆沉陷。2）施工临时用电：按三级配电要求，从站区基建变逐级设置配电箱，桩基施工用电从开关箱并关引接到桩机设备，具体见施工用电施工方案。3）施工排水：围堰内积水直接采用潜水泵排入大海。2.2 施工技术及材料准备工程开工前需针对项目管理实规范、施工安全管理及风险控制方案、工程质量保证等技术文件资料进行了解和完善。需要开工前期准备的有：测量控制网的建立，各类分项工程质量验收评定划分，各类施工技术记录表格，各类施工技术标准、规程、规范等，施工图纸会审和技术交底。D为确保总体计划的实现，编制工程总体进度计划、月进度计划、周进度计划，在实施过程中，总结计划检查，实行动态管理。2）根据地质勘探报告了解地质勘察资料、施工场地的周围环境、场地临时围堰、外排水等设施；3）围堰完成，排除场地积水，平整场地，修筑临时施工便道；4）布设施工测量基线，并根据建设单位提供的测量控制基准点进行场地高程测量；5）在施工过程中要避免对站区内软土表层的过大扰动。6）围堰完成，场地积水排除完，在场内划一区域做宕渣回填试验，由建设、监理、设计等人员现场见证，确认淤泥层面铺设材料及填方挤淤沉降量。2.3 材料准备D级配宕渣100OOOn宕渣最大粒径不得大于200mm,且大粒径宕渣应控制在10%以内。石料容重225kNm饱和抗压强度N40Mpa,软化系数No.7。2） 土工编织网,顶破强力大于2.4kNm2,梯型撕破强力大于0.45kNm2o3）预应力管桩PHC-AB500T25共2250根、PHC-AB400-95共879根。4）双层土工格栅51135痛，单层土工格栅379
