新能源基础实验室建设方案-20160627.docx

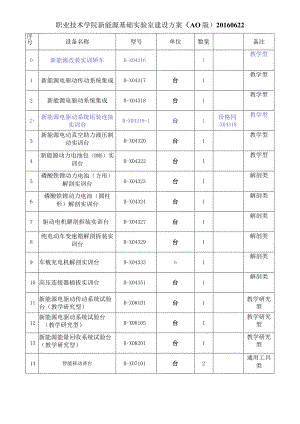

职业技术学院新能源基础实验室建设方案（AO版）20160622序号设备名称型号单位数量备注0新能源改装实训轿车B-X043161教学型1新能源电驱动传动系统集成B-X04317台1教学型2新能源电驱动系统集成B-X04318台1教学型2+新能源电驱动系统组装连接实训台B-X04318-1台1价格同X04318教学型3新能源电动真空助力液压制动实训台B-X04320台1教学型4新能源动力电池包（BMS）实训台B-X04322台1教学型5磷酸铁锂动力电池（方形）解剖实训台B-X04323台1解剖类6磷酸铁锂动力电池（圆柱形）解剖实训台B-X04324台1解剖类7驱动电机解剖拆装实训台B-X04327台1解剖类8纯电动车变速箱解剖拆装实训台B-X04329台1解剖类9车载充电机解剖实训台B-X04333Zx1解剖类10高压连接器插拔实训台B-X04351台1解剖类11新能源电驱动传动系统试验台（教学研究型）B-X08101台1教学研究型12新能源电驱动系统试验台（教学研究型）B-X08105台1教学研究型13新能源能量回收系统试验台（教学研究型）B-X08201台1教学研究型14智能移动讲台B-X07101台2通用工具类15数字钳式万用表UT200-204A优利德个10通用工具类16示波器TBS1052B泰克台2通用工具类序号设备名称规格型号规格、主要参数或主要要求单位数量O新能源改装实训轿车B-X04316一.产品简介选用主流新能源纯电动车零部件和通用轿车底盘，整车为跑车风格，电驱动系统零部件透明化展示，动力电池包，电机控制器，驱动电机，车载充电机等选用国内成熟产品，组成一台行驶透明的纯电动实训车，培养学员对新能源电驱动系统故障分析和处理能力，适用于职业技术学院新能源课程教学和维修实训设备。二.功能特点1.整车去掉顶部透明改装，整车为跑车风格，留前排座椅，后排座椅出安装动力电池包，动力电池包透明改装；整车底盘系统完好，可以正常运行。2 .安装真实可运行的新能源动力电池包，电机控制器，驱动电机，车载充电机，充分展示各主要零部件组成结构和逻辑控制关系。3 .各主要部件安装在实车上，电气连接方式与通用纯电动车相同，配装纯电动车专用连接器，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护。（借助智能扫描，讲解动力电池连接线，电机控制器电压连接线，油门踏板信号输出线，电机温度传感器信号线，真空助力压力感应模块信号线等12种插接要点，现场提供Fmaic软件平台下3D动态演示）4 .借助二维码扫描，在智能移动讲台显示屏上完整讲述主要零部件功能和引脚定义（现场提供PPl课件演示，演示内容与实物相符，含磷酸铁锂动力电池包，BMS管理系统，交流变频电机控制器，交流驱动电机，车载智能充电机等）。台15 .整车配17寸一体式电脑，安装在副驾驶位，直接显示电路控制图，油门踩下后，观察车辆运行状态各项参数，掌握纯电动车运行过程控制逻辑和主要部件参数变化规律；6 .动力电池包设置有机械维修开关，拔出机械维修开关后，可以打开上盖观察；高压电器连接器均采用深圳巴斯巴产品，性能可靠。（现场提供真实图片）8 .真实的机械齿轮传动和刹车系统，观察制动能量回馈电流变化，掌握制动能量吸收概念。9 .实训车辆带电动真空助力液压制动系统，开关信号通过压力传感器智能控制真空泵工作。10 .实训车辆配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。11 .后部和前引擎盖分别配教板图，显示电驱动传动系统工作原理图，并安装用检测端子，借助万用表和示波仪，在车辆行驶过程实时检测各种状态下参数变化。三.技术参数1 .车辆外形尺寸（mm）：4450*1695*1477（长*宽*高）2 .车辆轴距（mm）：26003 .辅助蓄电池：12V45AH4 .动力电池类型：环保型磷酸铁锂动力电池（方形铝壳，单体电池3.2V50AH）动力电池包容量：72V50AH（3.7度电）完全充放电次数：2000次工作温度：-20°60°5 .电机控制器：72V300A（智能交流变频控制技术）6 .驱动电机：72V5KW（交流变频异步电机）7.变速箱：两级斜齿轮传动，总减速比1:10；运行噪音小于70分贝四.实训目的1 .了解新能源纯电动车与传统汽车区别。2 .认识新能源电驱动传动系统动力电池包，电机控制器，驱动电机，车载充电机在整车布置和功能。3 .熟悉新能源电驱动传动系统各种实际行驶状态下逻辑控制关系，掌握电流，电压，电机转速，负载等参数变化规律。4 .熟悉电子油门踏板如何控制驱动电机转速。5 .熟悉负载变化对驱动电机转速影响。6 .明确新能源高压系统操作安全注意事项，学会高压连接器插拔方法。7 .熟悉纯电动车EPS电动转向助力工作原理和检测方法。8 .熟悉纯电动车电动真空助力工作原理和检测方法。五.基本配置通用轿车底盘，磷酸铁锂动力电池包，车载充电机，DC-DC转换器，仪表，充电插口，电机控制器，电子油门总成，换挡机构总成，驱动电机，变速箱，传动轴，助力器带泵总成，真空泵总成，真空罐总成，辅助蓄电池。能量传递路线一一见附件1新能源电驱1动传动系统B-X04317集成一.产品简介选用主流新能源纯电动车零部件，功能和控制方式与通用纯电动车完全相同，真实地呈现了新能源电驱动系统核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对新能源电驱动系统故障分析和处理能力，适用于职业技术学院新能源课程教学和维修实训设备。二.功能特点1 .真实可运行的新能源电驱动传动系统集成，充分展示各主要零部件组成结构和逻辑控制关系。（现场提供3D设计演示和实物图片，含整台教具，磷酸铁锂动力电池包，BMS电池管理系统，交流变频电机控制器，交流驱动电机，4线电子油门踏板，车载智能充电机，变速箱，传动轴等；3D设计零部件能逐级分解，动力电池包分解为单个电芯，放电继电器，充电继电器，维修开关，充放电插口；3D设计能模拟挂档，踩电子油门踏板动作）2 .各主要部件安装在平台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护；3 .借助二维码扫描连接线，在显示屏上完整演示各连接线拆装方法和注意事项。3 .借助二维码扫描，在智能移动讲台显示屏上完整讲述主要零部件功能和引脚定义（现场提供PPT课件演示，演示内容与实物相符，含磷酸铁锂动力电池包，BMS管理系统，交流变频电机控制器，交流驱动电机，车载智能充电机等）。4 .动力电池包显示器（7寸）和仪表安装在教板上，教板上绘制电路控制图，油门踩下后，观察车辆运行状态各项参数，掌握纯电动车运行过程控制逻辑和主要部件参数变化规律；5 .借助智能开关，在显示屏上再现各状态下控制逻辑（现场提供FLASH逻辑控制演示，演示内容与实物相符，完整展示整车控制原理，含车辆静止状态，点火锁ACC,点火锁ON,挂档后状态，行驶状态，行车制动，驻车制动，制动液位不足，停车充电状态，维修开关拔出，共10种状态）。6 .传动轴输出端加装磁粉制动器，模拟车辆负载系统，通过调整两端负载大小，真实再现电驱动传动系统不同工况下（启动、加速、匀速、减速、停车、爬坡等）电流和电压等参数变化规律。7 .动力电池包设置有机械维修开关，拔出机械维修开关后，可以打开上盖观察；高压电器连接器均采用深圳巴斯巴产品，性能可靠。（现场提供真实图片）7 .动力电池包半透明设计，内置LED排灯照明，便于学员观察电池内部结构。8 .真实的机械齿轮传动和刹车系统，观察制动能量回馈电流变化，掌握制动能量吸收概念。9 .实训台带电动真空助力液压制动系统，开关信号通过压力传感器智能控制真空泵工作。10 .实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。11 .实训台配备有制动器防护罩等安全保护装置。12 .教板完整显示电驱动传动系统工作原理图，并安装用检测端子，借助万用表和示波仪，实时检测各种状态下参数变化。13 .实训台由平台和教板组成，平台水平放置，安装主要零部件；实训台底部安装4个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。14 .实训台配备智能化故障设置和考核系统，由教师设置故障，学员分析并查找故障点，各主要零部件引出检测口，直接在故障部位检测，掌握实车故障处理能力。三.技术参数1 .外形尺寸（mm）：1600*1200*1800（长*宽*高）2 .输入电源：AC220V±I0%50Hz3 .辅助蓄电池：12V45AH4 .动力电池类型：环保型磷酸铁锂动力电池（方形铝壳，单体电池3.2V50AH）动力电池包容量：72V50AH（3.7度电）完全充放电次数：2000次工作温度：-20°60°5 .电机控制器：72V300A（智能交流变频控制技术）6 .驱动电机：72V5KW（交流变频异步电机）7 .变速箱：两级斜齿轮传动，总减速比1:10;运行噪音小于70分贝8 .磁粉制动器：PBS-100（带可调张力控制器）额定转矩：I（M）N.m许用转速：1500rmin四.实训目的1 .了解新能源电驱动传动系统控制原理。2 .了解新能源电驱动传动系统主要零部件功能J3 .熟悉新能源电驱动传动系统各种状态下逻辑控制关系，掌握电流，电压，电机转速，负载等参数变化规律。4 .熟悉电子油门踏板如何控制驱动电机转速。5 .熟悉负载变化对驱动电机转速影响。6 .明确新能源高压系统操作安全注意事项，学会高压连接器插拔方法。7 .熟悉新能源电驱动传动系统故障现象，并根据逻辑控制关系，学会查找故障原因。五.基本配置磷酸铁锂动力电池包，车载充电机，DC-DC转换器，仪表，充电插口，电机控制器，电子油门总成，换挡机构总成，驱动电机，变速箱，传动轴，前轮碟刹，皮带传动，磁粉制动器，手动张力控制器，助力器带泵总成，真空泵总成，真空罐总成，辅助蓄电池，智能故障设置和考核系统，可移动平台和教板。2新能源电驱动系统集成B-X04318能量传递路线一一见附件21一.产品简介选用主流新能源纯电动车零部件，功能和控制方式与通用纯电动车完全相同，真实地呈现了新能源电驱动系统核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对新能源电驱动系统故障分析和处理能力,适用于职业技术学院新能源课程教学和维修实训设备。二.功能特点1 .真实可运行的新能源电驱动系统集成，充分展示各主要零部件组成结构和逻辑控制关系。2 .各主要部件安装在平台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护；借助二维码扫描连接线，
