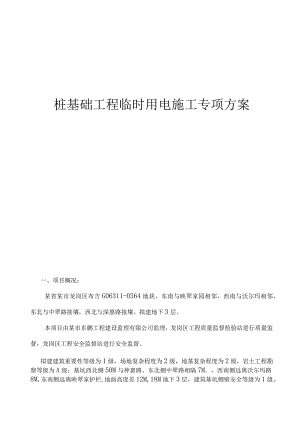

桩基础工程临时用电施工专项方案.docx

桩基础工程临时用电施工专项方案一、项目概况：某省某市龙岗区布吉G06311-0364地块。东南与映翠家园相邻，西南与沃尔玛相邻，东北与中翠路接壤，西北与深惠路接壤。拟建地下3层。本项目由某市东鹏工程建设监理有限公司监理，龙岗区工程质量监督检验站进行质量监督，龙岗区工程安全监督站进行安全监督。拟建建筑重要性等级为1级，场地复杂程度为2级，地基复杂程度为2级，岩土工程勘察等级为A级；基坑西北侧50M与神惠路、东北侧中翠路相隔7M。，西南侧远离沃尔玛路8M,东南侧远离映翠家护栏.地面高度差12M,18M地下3层，建筑基坑侧壁安全等级为1级。施工用水和生活用水已由业主接入施工现场。施工用电：业主在建筑东北角安装的变压器可直接接入施工现场。三个环节和一个工地基本平均完成，具备开工条件。2、本项目主要施工机械有：旋喷桩机、人工挖桩IT带绞车、混凝土搅拌机、空压机、潜水泵、电焊机、振动棒。（详见施工用电计算表）二、施工现场用电量统计表：序列号设备名称装机功率（千瓦）数量总功率（千瓦）1打桩机754300.02泥浆泵7.5537.53焊机7.5430.04潜水泵2.0485潜水泵1.523.0办公室照明20.020.0全部的398.5三、设计内容及步骤:(一)现场勘查及初步设计(1)甲方提供进线电源，变压器电源进线在工地东北角，供整个工地及办公区临时用电。泥浆泵5台，电焊机4台，潜水泵4台，潜水泵2台，办公照明。500KVA变压器内设总配电室，电气设备位置及线路方向见附图。(2)按照施工现场用电有关规定，采用TN-S系统供电。为保证施工现场临时用电的安全可靠；施工现场设备布置，电缆应埋在地下。布置位置和线路方向请参考临时配电系统图和场地平面图。采用三级配电和两级保护。.(3)施工现场配电箱三回路。工地用电取自配电箱，全场机械设备用电采用三路地埋线。(4)按JGJ46-2005规定，制定施工组织设计，接地电阻R4(5)工地临时围护已经完成，工地低压电缆全部穿管敷设。根据以上统计，500KVA变压器总容量为398.5KWo500KVA变配电系统组网图：总配电箱：398.5KW1#分配电箱:101.5KW2#分配电箱:175.5KW3#分配电箱: 101.5KW照明分配电箱20KW1台冲孔桩机:75KW2台泥浆泵：15 KW1台电焊机：7.5 KW2台潜水泵：4KW2台冲孔桩机：150KW3台泥浆泵：15KW1台电焊机：7.5 KW2台潜水泵：3KW1台冲孔桩机：75KW 1台泥浆泵：7.5KW2台电焊机：15 KW2台潜水泵：4KW办公室及其他照明 20KW4、变压器及总配电室电源线截面的计算及进线开关的选用：1、变压器计算：500KVA变压器电源总额定功率为398.5K肌根据施工现场的实际用电特点，工程机械往往不能同时使用，不可能同时满负荷运行，所以测试了实际系数KX换算。变压器总容量的计算公式为：S=KXXPCosS所需容量KX所需系数额定输出功率Cos功率因数n-效率500KVA变压器电源总额定功率：P=398.5KW功率因数：Cos=0.8效率：n=0.9要求系数：KX=O.7容量：S=KXXPCosn=387.4KVA根据计算结果，在工程用电高峰期，现场变压器供电可满足正常施工用电量。2、施工用电线截面计算:使用公式:IIine=KXXP×1031.732UlineXn×COSQ计算线路电流。(1)进配电室电缆计算：、I线=0.7×398.5×103/1.732×380×0.9×0.8=588.5（八）配电室：距离变压器比较近3米，压降可以忽略不计。查表(附表)后，使用BX型3X240+2X120电缆，连续使电流表660A>588.5A满足要求。配电室选用主进线开关：HSI3-1500/3,其熔断器额定电流值为Ir=1500Ao选择主箱内分流漏电保护器：HR5-630/30三只，到一次配电箱的总进线开关HR3-630/34,Ir=630（八）,在一次配电箱中选择四个隔离开关：三个HR5-400/30和一个HR5200/30,四漏电断路器JFM-400/20L4300三和一DZ20L-250/4300,共四路给工地供电。(2)、500KVA变压器配电室到配电箱。1#配电箱线截面计算：I线二KXXP×103/1.732U线Xn×COSQI线=0.7X1OL5×1031.732×380×0.9×0.8=161.I（八）)149.93A,选择BX型3X70+2X35电缆，让电流表继续285A满足要求。2#配电箱线截面计算：I线=KXX2PX103/L732U线义XCOSQI线=07×175.5×1031.732X380X0.9X0.8=259.25（八）查表(附表)后，使用BX型3X95+2X50电缆，连续使电流表3455A>259.25A满足要求。3#配电箱线截面计算：I线二KXXP×103/L732U线XXCOSQI线=0.7XIOL5×1031.732X380×0.9×0.8=149.93（八）)149.93A,选择BX型3X70+2X35电缆，让电流表继续285A满足要求。照明电路横截面的计算：使用公式：IM=KX×p×o7ulinc×nXcosq计算当前线路数量。I线二07×20×1031.732×220X0.9X0.8=51.03（八）查表(附表)后，使用BX型2X16+1X10电缆，连续使电流表110A>51.03A满足要求。(4)配电箱到开关箱的线路段计算：。冲桩机电线截面计算：使用公式：IIine=KXXP×1031.732UlineXn×COSQ计算线路电流。I线=0.7×75×1031.732×380×0.9×0.8=110.79（八）查表(附表)后，使用BX型3X25+2X16电缆，连续使电流表145A>110.79A满足要求。泥浆泵电路横截面计算：使用公式：IIine=KXXP×1031.732UlineXn×COSQ计算线路电流。I线=0.7×7.5×1031.732×380×0.9X0.8=11.08（八）)11.08A,选择BX型5X4电缆，让电流表继续45A满足要求。电焊机电路横截面的计算：使用公式：IHne=KXXPXlO31.732UlineXn×COSQ计算线路电流。I线=0.7×7.5×1031.732X380X0.9X0.8=11.08（八）)11.08A,选择BX型5X4电缆，让电流表继续45A满足要求。潜水泵电路横截面的计算：使用公式:IIine=KXXP×1031.732UlineXn×COSQ计算线路电流。I线=0.7×2.0×1031.732×380×0.9X0.8=2.95（八）)2.95A,选用BX型5X2.5电缆，使电流表继续35A满足要求。潜水泵电路横截面的计算：使用公式：IHne=KXXPXlO31.732UlineXn×COSQ计算线路电流。I线=O.7×1.5×1031.732×380×0.9×0.8=2.22（八）查表(附表)后，使用BX型5×1.5mm?电缆连续让电流表27A>2.22A满足要求。五、安全用电技术措施安全用电技术措施包括两个方面：一是安全用电技术措施；这样一个制度的建立、组织和管理等一系列内容。安全用电措施包括：、安全用电技术措施1、保护接地是指电气设备的不带电金属外壳与接地电极之间的可靠电气连接。它的作用是当电气设备的金属外壳带电时，如果人体接触到外壳,由于人体的电阻远大于接地体的电阻，大部分电流通过接地体，而流过人体的电流很小。这时只要适当控制接地电阻（总则不超过4Q）,就可以减少触电事故的发生。2 .保护零连接。在电源中性点直接接地的低压电力系统中，用电设备金属外壳与供电系统中性线或专用中性线之间的电气连接直接称为保护零连接。.它的作用是当用电设备的金属外壳带电时，短路电流通过零线形成闭合回路，使其成为单相短路故障。由于零线阻抗小，短路电流很大，总则大于额定电流。几倍甚至几十倍，如此大的单相短路会使保护装置动作迅速准确，切断事故电源，确保人身安全。其供电系统接零保护系统，即TN系统。本工程采用TN-S供电系统。是在电源处将工作零线N和专用保护线PE严格分开的供电系统，乂称三相五战机它的优点是专用保护线路上没有电流，而且这条线路是专门设计用来承担故障电流的，以保证其保护装置的动作。需要特别指出的是，PE线一定不能断开。PE线应在电源末端反复接地。3 .设置漏电保护器。施工现场的总配电箱和开关箱应至少设置两级漏电保护器，两级漏电保护器的额定漏电电流和额定漏电动作时间应合理匹配，使其具有功能的分级保护。开关盒内必须安装漏电保护器。施工现场的所有电气设备必须安装在设备负载线的首端，除零接保护外。漏电保护器应安装在配电箱电源隔离开关负载侧和开关箱电源隔离开关负载侧。漏电保护器的选用应符合国际GB6829-86剩余电流保护器(ResidualCurrentOperatingProtector)的要求。小于0.Is0用于潮湿和腐蚀性介质场所的漏电保护器应采用防溅产品。其额定漏电动作电流不应大于15mA,额定漏电动作时间应小于0.Iso4.安全电压安全电压是指在不佩戴任何防护用品的情况下接触人体各部位不会造成任何伤害的电压。中国国家标准GB3805-83安全电压规定安全电压有5个等级：42、36、24、12、6V。同时还规定，当用电设备使用24V以上时，必须采取保护措施，防止直接接触带电物体。以下特殊场所应使用安全电压照明。隧道照明、人防工程、2.4m高温、导电尘埃或高度低于地面的灯具，供电电压不大于36V。在潮湿易触及的带电场所，照明电源电压不宜大于24Vo。在特别潮湿的地方，工作在导电性好的地面、锅炉或金属容器的照明电源电压不得大于12Vo5、电气设备的设置应符合以下要求。配电系统应配备室内总配电板和室外配电箱或室外总配电箱和配电箱，实行分级配电。配电箱和照明配电箱应分开设置。如果放在同一个配电箱内，电源和照明电路应分开设置，照明电路接线应接在电源开关的上方。开关箱应由末级配电箱配电。开关盒内应一机一闸，每台电气设备应有自己的开关盒。严禁使用一个开关直接控制两个或多个电气设备。主配电箱应靠近电源，配电箱应安装在电气设备或负荷相对集中的区域。配电箱与开关箱之间的距离不得超过30m,开关箱与其控制的固定电气设备之间的水平距离不得超过3m。配电箱和开关箱应安装在干燥、通风、常温的地方。不得安装在气体、烟气、蒸汽、液体等有害介质中损坏严重。不宜安装在易受异物冲击、强烈振动、液体飞溅和热源烘烤的场所。配电箱和开关箱周围应有足够两人同时工作的空间，周围不得堆放妨碍运维的物品。配电箱和开关箱的安装要正确、牢固，移动箱要安装在坚固的支架上。固定配电箱下蒙皮与开关箱与地面的垂直距离应大于1.3m或小于该距离1.5mo移动配电箱下蒙皮和.5m开关箱与地面的垂直距离为06T。配电箱和开关箱采用铁板或优质绝缘材料制作，铁板厚度应大于此1.5mmo。配电箱和开关箱内的电线进、出线口应位
