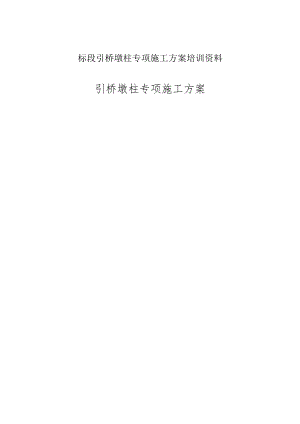

标段引桥墩柱专项施工方案培训资料.docx

标段引桥墩柱专项施工方案培训资料引桥墩柱专项施工方案11Ll不呈f)I41.2施工平面布置图41.3危险源辨识41. 4施工要求及技术保证条件41.5地质、水文、气象条件52、编制说明、编制根据62.1编制说明62. 2编制根据63、6LlI卜戈.72.1 施工进度计划73. 2材料及设备计划74、施工工艺84. 185. 2工艺流程116. 3圆墩柱施工方法124.4柱系梁施工方法144.5施工汪事项164. 6质量操纵标准174. 7质量保证措185、施工安全保证措施205. 1205. 2安全技术措施215. 3施工监测监控245. 4应急预案2530306、劳动力计划5.1 专职安全生产管理人员的配置7、附件31317.1安全施工方案计算书XAX标段引桥墩柱施工专项施工方案1、工程概况1.1工程简介XXo包含路基、路面、涵洞、挡墙、A大桥、防护、路灯、监控等。桥跨布置为17X30+2X108+17×30m,共计11联；主桥为单塔中央索面预应力斜拉桥，全桥共60根斜拉索，索距6m,塔高86m,使用2X108m预应力混凝土斜拉桥，两侧引桥均为17X3Onl预制预应力混凝土箱梁。引桥全为圆柱形墩柱，直径分为L5m（1#7#,33#35#）、1.6m（8#16#,25#32#）、1.8m（20#24#）系梁按尺寸分为1.2X1.5m、L4XL6m两种型号。1.2施工平面布置图图1-1墩柱系梁施工平面布置图1. 3危险源辨识墩柱、柱系梁施工阶段涉及的重大危险源有：1）触电：指生产与生活过程中违章作业或者意外事故造成的。2）机械伤害：指机械操作不当造成的吊物坠落、翻车等。3）高处坠物：指高空作业时钢筋、操作工具等掉落，造成人员伤害。4）坍塌：指柱系梁抱箍、脚手架垮塌等。5）传染性疾病：指地区性的，不易操纵的如疟疾、鼠疫等。6）灾害性天气：指雷击、狂风、暴雨、地震等。7）交通事故：指施工过程中场内外造成的交通事故。8）高空坠落：墩柱、柱系梁高空作业时施工人员高空坠落造成的伤害。1.4施工要求及技术保证条件墩柱按坐标施工放样时，认真核对设计图无误后，方可施工。施工中严格操纵墩顶高程。桥墩墩身施工要求尺寸准确，表面平整、光滑，严格操纵墩身施工倾斜度。墩柱施工缝在下节段施工前认真清除柱头浮浆、凿毛、冲刷干净。墩柱受力主筋应该错开布置，在任一接长区段内，有接头的受力钢筋截面积占总面积的百分率，在使用搭接时不大于25%,使用焊接、套筒连接时不大于50%。模板拆除后立即进行养护。1.5地质、水文、气象条件1.5.1地颁条件桥区内大部分基岩较完整，根据设计现场踏勘及勘探，项目区域内岩层有溶洞发育，但场内岩层分布较均匀，厚度大，地基土的强度总体上较好，场地较为稳固。场区内的不良地质作用要紧为岩溶，根据地质勘探成果，在K3+110K4+005段落内地质勘探时可见分散溶洞，溶洞深度从0.6m到7.5m不等。桥区内大部分基岩较完整，且大部份溶洞充填粘土与岩石碎块，无空洞，无继续发育的水文条件，桥区内岩溶地基较稳固。区域内土体工程地质结构类型为单元结构粉质粘土。分布于山间谷地或者山前地带，棕红、棕黄色，厚度0.57m,地基承载力标准值为160180kpa.1. 5.2水文条件根据项目区域地层岩性与赋水特征，将含水岩组划分为松散岩类孔隙含水岩组、碳酸盐岩夹碎屑岩类裂隙岩溶含水岩组两类。分布于中北部，区内第四系厚度067.0,岩性以砂质粘土为主，无砂层分布野外调查没有发现水位，富水性弱，单位涌水量小于IonI3/(dm),地下水类型为HCo3-Ca型。碳酸盐岩类裂隙岩溶含水岩级要紧分布在曹王墓断裂以南的羊庄断块内，大部分隐伏于第四系之下，含水层为奥陶系马家沟组灰岩，紧靠曹王墓断裂邻近，地下水富水性较差，单位涌水量10100m3(dm),水位埋深7.2232.93h,年变幅25.饷。地下水水质较好，为HCO3Ya型，矿化度0.20.3gL,PH值7.58.1总硬度200300mgL°1.5. 3气象条件本区属暖温带大陆性季风气候区，具有雨热同季，春季干旱多风，夏秋湿热多雨，冬季严寒干燥，四季分明的特点。据多年降水量观测资料,降水集中在69月，平均可达595.55mm,占全年平均降水量的75.21%；其中以7月份最大，达242.54mm,占全年降水量的30.63%。11月至翌年3月降水量较小，各月通常都小于20mm。多年平均降水量为791.87mm,最大降水量为1220.6mm,最小降水量为428.4mu多年平均水面蒸发量1102.hum。项目区处于温带季风型大陆性气候，大陆度为65.18%,通常盛行风向东风与东南风，年平均风速为2.5ms,夏季平均风速2.6ms,冬季平均风速2.3ms,瞬时最大风速14.lms,风向年主导风向东北东，夏季主导风向东，冬季主导风向向东北东。冬无严寒，夏无酷暑，年均气温13.5C,最热月为7月，平均气温26.7C,最冷月份1月份平均气温-0.2,累年极端最低气温-9.2C,极端最高气温40.1。无霜期平均200天左右，最长227天，最短165天。平均初霜期多出现在10月下旬，历年冻土最大深度29c%年平均降水日为81.8天，平均降雪日数7天。2、编制说明、编制根据2. 1编制说明本方案针对XA工程施工第一标段X大桥引桥圆柱墩墩柱及柱系梁模板安装、钢筋安装、混凝土浇筑等施工内容进行编制。2. 2编制根据本专项方案在符合我国国家有关法律、法规、条例，山东省有关规定的基础上，要紧下列列文件与资料为根据进行编制：3. XA工程两阶段施工图设计第三册第二分册；4. 国家现行技术规范及设计技术标准：建设工程安全生产管理条例；公路工程技术标准JTGB01-2014；公路工程抗震规范JTGB02-2013；公路桥涵施工技术规范JTG/TF50-2011；公路工程质量检验评定标准土建工程JTGF80/1-2004；公路工程施工安全技术规范JTGF90-2015；施工起重吊装安全技术规范JGJ276-2012；施工高处作业安全技术规范JGJ80-2016：施工现场临时用电安全技术规范(JGJ46-2012)；钢筋机械连接用套简(JG/T163-2013)；5. 公路水运工程安全生产监督管理办法；4）山东省高速公路施工标准化指南；5）国家、行业、地方的有关规范、规程、标准、规定及本工程设计有关文件;6）我公司现有的施工技术、管理水平及机械配套能力；7）我公司施工及其他类似工程的成功经验与科研成果。3、施工计划3.1施工进度计划AA大桥（1#7#）墩柱施工计划工期：2017.8.1-2017.9.29；××大桥（8#16#）墩柱及系梁施工计划工期:2017.8.20-2017.11.17；XX大桥（20#24#）墩柱及系梁施工计划工期：2017.7.172017.9.28；AA大桥（25#32#）墩柱及系梁施工计划工期：2017.8.25-2017.11.15；XA大桥（33#35#）墩柱施工计划工期：2017.9.302017.10.14；AA大桥（17#）墩柱施工计划工期：2017.9.232017.10.22；AA大桥（19#）墩柱施工计划工期：2017.8.92017.9.22。3.2材料及设备计划、统”.22,20jI.h3,h8.l23.l28.l2.It.I12.il7.22.27.ll.l.111.116.121.126.11.lll.h.i21.26.31.U.I1O.I15.2O.施柱l*7*<1.6>0Itt柱及中系梁8t16(1.6Q90墩住及中福20<24*(18«)坳枚及中硒25»32（1.683墩住33N358(1.5c)16178过渡地I”过菸场序号机械名称规格型号单位数量进场日期备注1汽车吊QY25台32017.6.152混凝土拌与机HZS90台22017.4.153.2.1要紧施工机具计划表3水泥混凝土罐车WD615.67台62017.6.20随作业面增加，逐步配备齐全4钢筋加工设备台32017.6.15装载机ZL50套22017.6.56振捣棒ZN35-44m套122017.6.57发电机200kw台12017.6.58小型发电机20kw台32017.6.159混凝土泵车台12017.6.153.2.2材料需求计划序号材料单位数量备注1水泥t1905.72砂t4700.33碎石t6502.54钢筋kg814755.35粉煤灰t474.9036防腐涂料t104、施工工艺4.1技术参数一个*1*KKr三*un,*wi*t.2M14UMtMH.YtS««lUIU.J<lf<5MHUM-t.3整!”图4-11.2X1.5m柱系梁示意图1:50I-I1:50图4-2L4XL6m柱系梁示意图»：2.51IWttl.31Mlmi*ifW,Wt*281.4#iMmM三cMs.5ItMMu瓦IUlw图4-4L6m墩柱钢筋布置图ITIMit:1-ItMiemit*,*WK1*.25Wm,*41lR.<2*4f-.3:M<Ut«,<fWjt.«fc28M.4*人”内IMliHIHONILHfx4*iKHHH5A，UET”“*工”瓦具5”*1 B>KMm*.*WttI*it.2 5<WM,ttif,92JttI-t.3'mUi*Xflfg.Mfc7M.m臂MfFOH九5,M<U-aUMAIIM.XtW>15UW.4.2工艺流程4.2.1圆柱墩施
