新储物流配送中心人工挖孔桩专项施工方案.docx

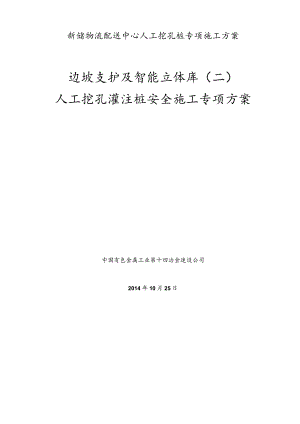

新储物流配送中心人工挖孔桩专项施工方案边坡支护及智能立体库（二）人工挖孔灌注桩安全施工专项方案中国有色金属工业第十四冶金速设公司2014年10月25日云南新储物流配送中心项目人工挖孔灌注桩安全专项施工编制:审批:中国有色金属工业第十四冶金建设公司2014年10月25日1工程概况11.1 工程概况11.2 设计概况31.3 场地工程地质条件31.4 场地水文地质条件51.5 场地气象条件（雨水）错误！未定义书签。2、编制根据62.1 编制说明62.2 编制根据63、施工组织部署及施工计划83.1 工程施工宗旨与目标83.2 要紧管理人员配置表83.3 现场施工管理机构安排93.4 现场管理方式133.5 施工准备143.6 施工协调143.7 施工材料计划153.8 施工设备计划153.9 劳动力计划173. 10施工进度计划184、施工技术方案及要紧技术措施194. 1施工工艺194.2 施工总体顺序204.3 桩施工工序214.4 各工序要紧技术措施214.5 截排水施工措施274. 6桩孔内孤石处理措施284.7 机械成孔预备284.8 桩端持力层的检验方法及具体措施285、爆破注意事项及安全措施306、施工总平面布置316.1 施工总平面布置原则316.2 临时设施布置317、安全文明施工专项保证措施347.1 要紧危险源347.2 管理机构组织及保障357.3 施工过程安全操纵流程及管理367.4 安全技术措施397.5 挖孔桩施工现场的安全技术措施417.6 安全文明施工保证措施477.7 确保安全文明施工所需的保障物资498、生产安全事故应急预案501.1 1应急预案的权限501.2 应急救援组织机构及其职责501.3 生产安全事故的报告531.4 生产安全事故的应急救援541.5 5常备药品、应急救援器材及设备物资的配备611.6 应急救援小组开展演练活动631.7 应急救援器材、设备物资的保养与保护631.8 8邻近医院路线639、附件65附图一：施工总平面布置图65附图二：人工挖孔桩构造详图65附图三：1'一9'楼人工挖孔桩施工顺序图65第一章、工程概况1.1 项目概况云南新储物流配送中心项目位于昆明市经济技术开发区洛羊物流片区，鸿运大道西侧，与已建成的中铁联集昆明物流中心隔鸿运大道相望，交通便利。根据项目建设方提供的总平面图，该项目要紧包含2个IF的智能立体库及有关的配套设施：智能立体库（一）建筑面积11107f层高37.5m,±0.00=1952.0m,库底标高1949.0m；钢结构、独立基础形式，基础底标高详见边坡支护桩基平面布置图，以全-强风化泥质砂岩为基础持力层；智能立体库（二）建筑面积6849m2,层高37.5m,±0.00=1952.0m,库底标高1945.0m：钢结构、桩基础（人工挖孔灌注桩或者机械成孔灌注桩），承台底标高1942.0m,桩底标高详见边坡支护桩基平面布置图；沿场地边坡一侧分布9.2m消防通道。2、场地北西侧为云南腾银物流公司，用地界限距离其IF建筑物距离约为30m；场地北东侧为中石油加油站的2F建筑物，用地界限距离建筑物最近距离约2.8叱场地南东侧及南西侧为规划道路，目前均为空地。3、根据项目场地的地形地貌及拟建规划建设项目的位置关系，因场地整平，将在场地北东侧及北西侧形成2.618.5m的人工边坡，为保证消防通道及建筑物的安全，需对该边坡进行永久性支护，支护长度约380.0m。图1场地鸟瞰图场地西北侧边坡现状（2）场地西北侧边坡现状（3）1.2 设计概况1、本项目边坡支护为永久性高边坡，安全等级为一级，设计单位为十四冶建设云南勘察设计有限公司；边坡支护工程为抗滑桩+锚索支护结构。边坡总长380米，共66根均为1800*2500抗滑桩，桩距4.56米，本支护桩工程地面上以部分h1使用支模现浇成桩；下部锚固段h2使用人工挖孔成桩，挖孔前先清除坡面上的不稳固岩土体。桩身上段悬臂端长约917米，下段入士深度914米，人工挖孔桩土方量约5050m3,HRB400三级钢约1000吨。桩身、挡板C30金约9000方。7s15.2钢较线约3018m；8s15.2钢较线约2670m。2、本项目智能立体库（二）、城储配送厂房及综合仓库:地基基础设计等级为乙级，建筑桩基设计等级为乙级，设计单位为中联西北工程设计研究院。共79根800扩底灌注桩，桩长1015米。1.3 场地工程地质条件（D、区域地质构造场区所在区域属扬子准地台西缘的滇东台褶带，昆明断陷盆地东部，区域地质构造以断裂为主，褶皱为辅，区域地质背景为中等复杂。小新册村以西有一小断层，称小新册以西逆断层（F56）,长度约1.25km,走向75°、倾向165°、倾角不详，为一逆断层，破坏了该区褶皱的连续性，地层中断，南南东盘上升，北北西盘下降；场地东侧大于IOkm处有区域操纵性活动断裂一小江断裂，为断裂构造影响区。场区新构造运动系以断裂运动及其挟持之块体间的间歇差异活动为主，属断裂构造影响区。场区属相对稳固区域，场地内及周边邻近未发现有全新活动断裂通过，构造稳固。（2）、场区地形地貌拟建场地位于昆明市东南部经济技术开发区洛羊片区鸿运大道西侧，属于滇池盆地东部边缘的缓丘地貌。场地现状标高介于1933.O1955.Om之间：场地北西侧、北侧、北东侧高，最大高差约19.0m。场地北侧现有大量松散填土，形成了4台填土陡坎，最高处高程约1952.0m,最低处高程约1933.6m;北西侧边坡坡顶高程1938.01949.0m,坡脚高程约1933.01935.0m,最大高度约15.0m,最大坡角约59°70°。（3）、边坡坡体各岩土层特征、岩层产状及节理/裂隙产状1）、边坡坡体各岩土层特征根据勘察单位提供的边坡专项岩土工程勘察报告，钻探揭露、原位测试与土工试验成果，按地层成因、类型、结构、物理力学性质特征，场地地层分为3个大层：表层为第四系人工填土、耕土层（大层），其下为第四系更新统坡残积黏性土层（QPdI+el,大层）及下伏寒武系仓浪铺组泥质粉砂岩、泥岩（£1c,大层）。根据岩土层的岩土名称及工程特性，自上而下分为六个亚层，分述如下：1素填土：褐黄、褐灰色，稍湿，以可硬塑状态的黏性土为主，夹有混凝土块等建筑垃圾，土体结构松散，孔隙大，切面粗糙，干强度低，韧性差，填筑时间短，为新近堆填，未经碾压等处理，要紧分布于场地中东部北部地带，最厚处约6.0m,场地北东侧边坡坡脚处有混凝土硬化层，其厚度约为20.0cm。2耕土：褐红色，干，以硬塑状态的粉质黏土为主，含有少量植物根茎，土体结构松散，孔隙较大，要紧分布于场地西侧的耕地范围，厚约0.4m。粉质黏土：褐黄夹红、黄夹灰色，干，硬塑坚硬状态，局部可塑状态，中压缩性。岩芯切面较粗糙，干强度高，韧性低，无摇振反应，夹有少量强风化砂岩、泥岩砾石。该层分布不均匀，局部地段缺失，标贯实测锤击数约10.034.0击，平均锤击数13.4击。1全风化砂质泥岩：褐黄、黄夹灰色，干，多已风化成坚硬状态的黏性土状，中压缩性。与强全风化泥质粉砂岩互层。岩芯呈黏性土、粉土、粉砂状，局部为碎块状，遇水有轻微软化或者崩解现象，结构基本破坏，有残余结构强度，层理可见，产状约45°Z2,干钻可钻进；标贯实测锤击数约15.0144.0击，平均锤击数34.7击，局部位置有反弹现象，场地内均有分布。2强风化泥质砂岩：褐黄、黄夹灰色，干，坚硬，层状碎块状结构；部分地段夹有紫红色强风化砂质泥岩，岩芯呈碎块状、饼状、片状，局部呈粉土、粉砂状，层理可见，岩层产状约45°Z2;风化裂隙很发育，岩体破碎，岩芯采取率约60%70%;RQD值为0%,属破碎软质岩，岩体基本质量等级为V级。3中风化泥质砂岩：褐黄、黄夹灰色，干，坚硬，层状块状结构，岩芯呈片状、碎块状、短柱状，风化裂隙发育，采取率30%50%,RQD值约20%,属破碎较软岩，岩体基本质量等级为V级。备注：场地土对混凝土结构具弱腐蚀性，对钢筋混凝土中的钢筋具微腐蚀性。2）、岩层产状根据地勘报告及现场地质调查，边坡岩层总体产状为45°Z2;1.4 场地水文地质及气象条件D、水文地质条件拟建场地地处金沙江水系普渡河上游的滇池流域，区内地表河流要紧发育有捞鱼河、洛龙河，离场区较近的洛龙河距场地南侧约1.2km;场地东北侧约700米处建有石龙坝水库，水库以农业灌溉为主，灌溉面积7528亩，拦河坝为均质土坝，最大坝高15.90米，坝顶宽度5.17m,现状高程1930.75m,总库容394万m3。勘察期间为雨季，所有勘探点深度范围内均未发现稳固地下水，地下水埋藏较深。根据调查，场地北部的原混凝土搅拌站内（现已搬迁拆除）建有一自用井，井深约165.0m,水量较大，可供生活、生产两用。场地勘察深度范围宜按干燥场地进行考虑。场地内分布有数个灌溉人工水池（踏勘时均以拆除），勘察期间尚有村民蓄水浇地，西北角陡坡处受水池蓄水影响，有水从坡面渗出，出现局部浅层倒塌现象。2）、气象条件拟建场地地处滇池盆地的东部，属低纬度亚热带高原季风气候，气候温与，四季不分明。区内年均降水量1086mm,510月为雨季，降水量占全年降水量的8387%,11月至次年4月可见少量霜、雪、雹，降水量占全年的1317%,为旱季。多年平均水面蒸发量175.Imm0每年35月，蒸发量较大，其中4月为最大值275.5mm,5月后逐月减小，12月为最小111.1mm。年平均气温14.7,具有年温差小，日温差大，冬无严寒夏无酷暑的特点。每年的12月至次年2月气温最低为7.99.7°C,38月气温11.219.9。第二章、编制根据2.1 编制说明本安全施工专项方案是指导本工程施工过程中各项安全生产活动的技术，经济综合性文件。2.2 编制根据(1)云南新储物流配送中心支护工程设计图纸；(2)云南新储物流配送中心项目设计图纸；(3)本公司多年承担类似工程的建设及施工的经脸；(4)本公司有关安全、质量体系文件；(5)本工程使用的技术标准、规范、质量标准；(6)工程测量规范(7)建筑工程施工质量验收统一规范(8)云南省建筑工程施工质量脸收统一规程(9)混凝土结构工程施工质量险收规范(10)建设工程项目管理规范(11)钢筋焊接及验收规程(12)混凝土质量操纵标准(13)混凝土强度检验评定标准(14)施工现场临时用电安全技术规范(GB50026-2007)(GB50300-2013)(DBJ53/T-23-2008)(GB50204-2002)2011版(GB/T50326-2006)(JGJ18-2012)(GB50164-2011)(GB/T50107-2010)(JGJ46-2005)(15)手持式电动工具的管理、使用、检查与维修安全技术规程(GB/T3787-2006)(16)建筑施工土石方工程安全技术规范(18)建筑桩基技术规范(19)大直径扩底灌注桩技术规程(20)建筑施工现场环境与卫生标准(21)建筑机械使用安
