文稿机械制图标准化.docx

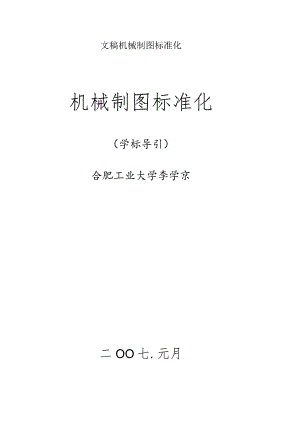

文稿机械制图标准化机械制图标准化（学标导引）合肥工业大学李学京二OO七.元月前言在经济全球化猛烈竞争的今天，竞争的重要实体是产品，产品竞争的重要舞台是WTO。再看看产品的生命周期：设计图样一加工产品一贸易竞争一使用回收等，可见，图样与产品之间的关系密不可分，“工程图样”被喻为工程技术界共同的“技术语言”，“工程图样”的设计质量，基本决定了产品质量。故合格的工程技术人员不但要熟练掌握有关的专业知识，还要熟练掌握图学基本理论、制图技术及制图标准化等知识，才能为设计制造出合格的产品打下坚实的知识基础。提示学用制图标准的宗旨及策略：适当理一下新旧标准历史关系；目的及重点是学习执行现行标准，统活有序；现行标准是最权威教科书。目录1 .标准化与WTO概论1.1 1WT0简介1.2 标准及标准化1.3 制图标准化1.4 技术性贸易壁垒1.5 应对技术性贸易壁垒措施2 .国家标准技术制图与机械制图2.1 制图术语2.1 .1通用术语2.2 .2投影法术语(主1参2)2.2基本规定2.2.1图纸幅面与格式2.2.2比例2.2.3字体2.2.4图线(2)2.2.5剖面区域的表示法(2)2.2.6指引线与基准线的基本规定2. 3图样画法1. 3.1图样基本画法2. 3.1.1视图(2)3. 3.1.2剖视图与断面图(2)4. 3.1.3图样简化画法5. 3.L4轴测图6. 3.2图样特殊表示法7. 3.2.1螺纹及螺纹紧固件8. 3.2.2齿轮表示法9. 3.2.3花键表示法10. 3.2.4弹簧表示法11. 3.2.5中心孔表示法12. .2.6滚动轴承表示法13. .2.7动密封圈表示法14. 3.2.8机构运动简图符号15. .2.9管路等的轴测图2.4图样标注2.4.1尺寸标注2.4.1.1尺寸注法2.4.L2尺寸简化注法2.4.1.3未定义形状边2.4. 1.4棒料等断面表示法2.4.2 技术要求2. 4.2.1公差原则3. 4.2.2圆锥尺寸与公差注法4. 4.2.3尺寸公差与配合注法5. 4.2,4形状与位置公差6. 4.2.5表面粗糙度2.4.3 指引标注2. 4.3.1装配图零部件编排方法2.4.4 符号标注2.4.4.1焊接（主1参2）2.5机械图样2.5.1零件图与装配图2.5.2应用实例（7）3.国家标准CAD制图与国家标准CAD文件管理简介1 .标准化与WTO概论1.0概述当今世界的最大特点是竞争，竞争的要紧领域是经济技术，经济技术竞争的重要舞台是WTO,参与WTo竞争最基本条件是遵守有关规则；在我国在加入WTO后，我们务必在更大范围内参与经济全球化的竞争，只有熟练掌握好WTo的竞争条件，才能灵活利用好WTO的游戏规则，取得最大利益。为此，要紧以制图标准化为线索，介绍WTO及标准化等的基本知识。1.1WTO简介1.LlWTO的成立及进展一从GATT到WTO GATT（即关税与贸易总协定）；非正式国际组织；中国是发起国之一；1947 WTO（即世界贸易组织：WorldTradeOrganization）；正式国际组织；19951.1.2 中国“复关”谈判与“入世”历程中国的“复关”谈判：1983、19861995年，没有解决。内外有因。中国的“入世”历程：19952001,中国正式成为WTO第143个成员。1.1.3 WTO的基本原则:WTo是正式的国际组织，它具有严密的组织机构，并具有严格的基本原则、规则、细则与法律等。其基本原则要紧有：市场经济与自由竞争、非歧视原则、关税约束与关税减让、取消通常数量限制原则、公平贸易原则、透明度原则等。1.1.4 贸易壁垒：在国际贸易竞争中，WTO的各成员方使用的保护自己市场的措施。（1）关税壁垒一关税是WTO同意的进口国在其边境征收的产品进口的海关税。（2）非关税壁垒一非关税壁垒：非关税壁垒是除了关税以外所有贸易保护措施的总称。比如：贸易技术壁垒、补贴与反补贴措施、卫生及动植物检疫措施、外汇管制验等等。-非关税壁垒的要紧特点：隐蔽性、灵活性、针对性、歧视性、不确定性等。1.2标准及标准化1.2.1 标准（Standard）：为了在一定范围内获得最佳秩序，经协商一致制定并由公认机构批准，共同使用的与重复使用的一种规范性文件，称之标准。例：- GB12982-1996国旗（中）- DIN27-67螺纹、螺栓（钉）与螺母的画法（德）- IS09001:2000质量管理体系的建立与实施（际）1.2.2 标准化（standardization）：为了在一定范围内获得最佳秩序，对现实问题或者潜在问题制定共同使用与重复使用的条款的活动，称之标准化。标准化活动：要紧包含编制、公布与实施标准的过程。标准化原则：统一、简化、协调、优化。1.2.3 标准分类（有不一致的分法） 按适用范围：国际级、国家级、行业级、区域级、地方级、企业级等。 按性质分类：技术标准（例制图）、管理标准、工作标准等。 按功能分类：基础标准（例制图）、产品标准、安全标准、环保标准、管理标准等。 按行业归类：多类（国际及各国）1.2.4 国际标准化的进展过程 古代标准化：埃及、中国等。 近代标准化：18世纪前后。 现代标准化： 英国（1901ESC（BSI）、美国（1918）、荷兰（1916）、瑞士（1918）、日本（1921）等。 1947：ISO（国际标准化组织），中国是发起国；ISo制定的国际标准占68%。架构：ISObC./SCNG.标准/技术委会/分委会/工作组 另外：IEC（1906）ITU（1865）等。1.2.5中国的标准化事业 古代：先进。例兵马俑、印刷术等。 解放前：乱且落后，国运衰则标准衰 解放后：建立追赶登高，国运挺标准。/1949：即设立标准规格处。/1978：重入ISO。/至2006年底，20000多项GB。/现在：国际标准中国化。/目标：争取一中国标准国际化。使用国际标准 等同IDT（identical）:中国标准与国际标准在技术内容与文本结构上完全相同；或者中国标准与国际标准在技术内容上相同，但能够包含小的编辑性修改。“反之亦然”。 修改MoD（modified）:同意中国标准与国际标准存在技术性差异，同时对技术性差异清晰地标明并给出解释；中国标准在结构上与相应的国际标准相同，只有在不影响对两个标准的内容及结构进行比较的情况下，同意对文本结构进行修改；还可包含“等同”条件下的编辑性修改。“反之亦然原则”适用。 非等效NEQ（notequivalent）:中国标准与相应的国际标准在技术内容与文本结构上不一致，它们之间的差异也没有被清晰地标明；可能保留少量不重要的条款。不属于使用国际标准，只能说是有对应关系。目前，中国使用国际先进标准约50%,争取在十一五达80%. 级别：- 1984年前：国家、部、企业。- 1984-1989：过渡阶段：国家、专业、企业。- 1990-:国家（GB）/行业：如：JB等/地方：例：DB34、DB37等/企业国家标准（GB）制定程序：预阶段、立项阶段、起草阶段、征求意见阶段、审查阶段、批准阶段、出版阶段、复审阶段（确认、修订、废止）、废止阶段。标准属性：1988年前:全强制性/1988年至今：强制性：国家安全等。例GB57492006生活饮用水标准推荐性：GBZTo比如I：GB/T4457.4-2002机械制图图样画法图线属性.顺序号.批准年号.引导要素.主体要素.补充指导性技术文件（GB/Z）：1）尚在进展中。2）使用ISO、IEC等技术报告项目。1. 3制图标准化（1）图 投影法：投射线通过物体，向选定的面投射，并在该面得到图形的方法。 图：用点、线、符号、文字与文字等描绘事物几何特性、位置及大小的一种形式。 图样：根据投影原理、标准或者有关规定，表示工程对象，并有必要的技术说明的图。 工程图样：，喻为共同技术语言。 机械工程图样：指表达机件的“零件图”与“装配图”。 设计制造机器通常过程：调查一定方案一画图一加工零件一装配成机器。 “零件图”与“装配图”要紧内容：一组视图；尺寸；技术要求；标题栏等。 画“零件图”与“装配图”的原则：表达清晰，图及标注简单明了。（2）国际制图标准化1） .古代，。2） .近现代： 1901:英国标准化委员会BSl（ESC）成立，是第一个国家级的标准化组织，制定的第一个标准是螺纹画法。可见制图标准的重要性！ 1947：ISO下设“IS0/TC10”一“国际标准化组织/技术产品文件标准化技术委员会”，主管国际“技术产品文件标准”（含“制图标准”）的工作（管理，标准的制修订等），比如：ISCH2824:1997技术制图一画法通则一第24部分：机械工程图样用图线（3）中国的制图标准化1） .古代。先进，比如：浑天仪图、水碾图等。2） .解放前：制图标准不统一。3） .中华人民共与国建立后：1951：政务院颁发工程制图标准草案。定第一角画法、标题栏、明细栏等。1956：机械部公布机械制图标准（21项）JB。1959：国家科学技术委员会批准公布“GB1221411959国家标准机械制图”，要紧对投影法、图纸幅面、比例、图线、图样画法、尺寸注法、等作了统一规定。之后，有关部门参照国家标准机械制图，制定了建筑、电气等行业的制图标准。1970-1974：中国科学院与国家标准计量局修订国家标准机械制图。较强调国内经验有用，与ISc）等国际上的标准差别较大。至此，我国的制图标准要紧是照搬及参照“苏联rOCT标准体系”。1984：国家标准局修订国家标准机械制图共17项标准，达到当时的国际水平。分为四大部分，即序号为4457、4458、4459、4460（另外加一个1983年颁布的序号为131的标准），分别对应着：基本规定、图样画法、尺寸及符号标注等。影响也较大。其后，1987：建设部颁发建筑制图标准（6项，2001年修订）。19892005年：1989年第一届“全国技术制图标准化技术委员会”（SAC/TC146）成立。1996年10第二届，并更名为“全国技术产品文件标准化技术委员会”。2001年第三届。SAC/TC146与ISo/TC10业务上一一对应。近十几年来制修订的国家标准××制图，制修订的宗旨是尽量向ISe）等标准靠拢，现告一段落,我国制图标准形成四个块：第一块：国家标准技术制图，99集中颁发，近年还有新的单行本。是将各类制图（比如机械制图、建筑制图、电气制图等）中共性的基础内容（比如图纸幅面、比例、图线、视图、字体等）统一起来制定的制图标准，比各专业制图标准高一个层次。但由于技术制图标准偏重于宏观多行业的应用，而专业制图标准偏重于局部本专业的应用，因此，技术制图有的标准中的有些内容不可能面面俱到，专业制图需要补充有关的规定才利于工作，这时也能够制定该内容的专业制图标准，但不能与技术制图标准冲突，假如出现冲突，则专业制图标准服从于技术制图标准；比如“视图”内容,尽管已经有了“GB/T174511998”，但机械制图行业认为需要补充，也制定了“GB/T4458.12002”；另外还有图线、剖视图与断面图等均属此列。关于未及修订的专业制图中的有些老标准的内容，
