文化中心模板施工方案培训资料.docx

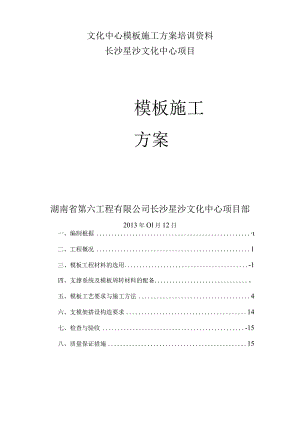

文化中心模板施工方案培训资料长沙星沙文化中心项目模板施工方案湖南省第六工程有限公司长沙星沙文化中心项目部2013年Ol月12日一、编制根据二、工程概况1三、模板工程材料的选用-1四、支撑系统及模板周转材料的配备。五、模板工艺要求与施工方法4六、支模架搭设构造要求14七、检查与验收-15八、质量保证措施15九、工期保证措施23十、安全管理-23十一、现场文明施工与材料节约措施十二、支模架系统计算27一、编制根据1、建筑施工扣件式钢管脚手架安全技术规范JGJI30-20112、建筑施工安全检查标准(JGJ59-2011)3、建筑施工手册2008版4、建筑施工模板安全技术规范(JGJ162-2008)5、混凝土结构工程施工及验收规范(GB50204-2011)6、本工程设计单位的建筑、结构施工图二、工程概况：拟建的长沙星沙文化中心项目位于长沙县星沙经济开发区内，地势南高北低，本工程建设单位为长沙县文化体育广播电视局，发包单位为长沙县工务局，监理单位为长沙天诚建设项目管理有限公司，设计单位为吉好地建筑设计武汉有限公司，勘察单位为湖南中扬建设工程有限责任公司，施工单位为湖南省第六工程有限公司。长沙星沙文化中心项目是由“两馆两中心”构成(即图书馆、档案馆、市民健身中心与文化艺术中心)，结构形式为框架结构，基础形式为柱下独立基础与桩基础，建筑耐火等级为一级。本工程总工期592天。图书馆、档案馆地下二层，地下负二层建筑面积9553.68m2,外剪力墙长458m,建筑层高3.7m、4.2m,板厚180mm、25Onin1、300mm,地下负一层建筑面积16644m2,外剪力墙长543.6m,建筑层高为4.3m、4.6m、5.1m、5.65m、6m、6.1m、6.3m、6.35m>6.4m>6.45m,板厚16OmiTb地上八层，建筑层高5.1m,板厚12Onnl1、150mm。+0.000的绝对标高为56.100m,屋面相关于+0.000为40.8m,炮楼最高屋面相关于+0.000为44.80mO中心广场地下一层，建筑面积4855nA外剪力墙长228m,建筑层高为5.7m6.7m,÷0.OOO的绝对标高为58.OOOm0文体中心1#地下一层，建筑面积5851m2,外剪力墙长298.3m,建筑层高为4.7m>5.2m5.3m>5.5m>6.lm>6.3m>7.3m>7.7m,地上四层，建筑层高分别为5.1m、4.为、4.2m、4.为8.5m,结构形式为框架结构，+0.OOO的绝对标高为60.9m,屋顶最高标高关于+0.OOO为22.90m0文体中心2#为桩基础，÷0.OOO的绝对标高为60.9m,建筑层高分别为5.1m,4.5m,4.2m,屋顶最高标高关于+0.OOO为20.567m；文体中心3#为独立基础，+0.OOO的绝对标高为60.9m,层高为5.Im、4.5m、4.2m,屋顶最IWI标IwJ关于+0.OOO为48.93m；文体中心4#为独立基础,+0.000的绝对标高为60.9m,层高分别为6.0m、4.5m、4.2m,5m-13.Im,屋顶最高标高关于+0.000为26.9m；在图书馆、档案馆及文体中心局部存在高支模，高支模的模板方案另见高支模专项方案。三、模板工程材料的选用根据我单位常规的施工方法，结合市场材料供应情况，考虑施工质量的要求与施工的易操作性，本工程模板工程使用的材料分别如下：1、模板支撑体系：使用648X3.0扣件式钢管满堂红支模架作为模板水平与垂直支撑体系。具体构件的支撑方式详见后面的构件支模方法。2、模板板材：为了保证工程质量及增加模板周转次数，墙、柱使用16三厚双面覆膜木胶合板，梁板模板均使用12mm厚双面覆膜竹胶合板。模板本身的质量直接牵涉到模板、混凝土工程的质量与模板的周转次数，因此，模板进货时务必严格把关。3、木材材料本工程木材使用60X80杉木杨材,直接购进成品,在厂家经平刨与压刨加工,确保达到50X80杉木楂材。选购时务必注意木材的含水率务必低于25%,不得有翘曲变形现象。其它辅助材料的选择与要求在后面的方案中再说明。四、支撑系统及模板周转材料的配备1、模板工程施工段划分：1.1、图书馆、档案馆±0.000下列模板工程依后浇带划分为四个流水段进行施工作业。流水方向为：I-H-IIlflV（如下图所示）。支撑系统及模板等周转材料根据流水方向进行循环周转使用。图书馆、档案馆±0.000以上模板工程依后浇带划分为两个流水段进行施工，作业以每层为单位往上翻，进行材料周转。1.2、中心广场±0.000下列模板工程依后浇带划分为两个流水段进行施工作业。流水方向为：I-II（如下图所示），支撑系统及模板等周转材料根据流水方向进行循环周转使用，待中心广场拆模后的模板转至文体中心3#,进行文体中心3#的主体施工，文体中心3#主体完成后的模板转至文体中心4#的模板施工。1. 3、文体中心1#、2#的±0.000下列模板工程依后浇带划分为两个流水段进行施工作业，流水方向为：I-II（如下图所示），支撑系统及模板等周转材料根据流水方向进行循环周转使用，文体中心1#、2#的±0.000以上模板工程以层为单位的流水段进行施工。(D®(D。领2、结合工程实际特征，支撑系统及模板进行如下配备：2. 1、图书馆、档案馆地下室施工阶段配备负二层整层的支撑材料及模板材料。地下室负二层建筑面积为9553.68m2,模板面积约为305721,我项目准备30572m2的模板进行循环使用，相当于±0.000以上配置了两层模板。2.2、中心广场地下室施工阶段配备负一层整层的支撑材料及模板材料。地下室负一层建筑面积为建筑面积4855ml模板面积约为1456511j2,我项目准备14565m2的模板进行循环使用，相当于文体中心3#的±0.000以上配置了两层模板。2.3、文体中心1#、2#地下室施工阶段配备负一层整层的支撑材料及模板材料。地下室负一层建筑面积为建筑面积5851m2,模板面积约为17553m2,我项目准备1577311）2的模板进行循环使用，相当于文体中心1#、2#的±0.000以上配置了两层模板。五、模板工艺要求与施工方法文体中心建筑面积大，跨度大，为确保支模体系整体稳固性，因此柱子役务必先浇捣，再进行梁板钢筋绑扎与梁板碎浇捣。（一）、支模架的搭设支模架使用648X3.0扣件式钢管支模架作梁与平板模板的竖向垂直支撑，同时也作柱与剪力墙的水平固定支撑。搭设的具体要求如下：1、立管间距：对通常梁板（板厚小于180mm）,平板下立柱使用LOXLO平方米的立柱网，梁底两边及梁中立管使用05X0.5米立柱网；关于厚板（板厚大于18Omm,小于300mm或者者竹芯空心楼板）平板下立柱使用0.8X0.8平方米的立柱网，梁底两边及梁中立管使用0.4X0.4米立柱网；对深梁、厚板及支模高度大于8m的特殊结构，通过计算使用更密的柱网或者用其它方法加撑(另见高大支模方案)。2、水平杆布设：离地15020Onim设一道扫地杆，纵横向布置；梁、板底部根据支模需要，在可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆，扫地杆与顶层水平杆之间应增加水平连结杆，纵横两向布置，水平杆的垂直距离为L5米。3、剪刀撑布置：为加强整个支模架体系的整体稳固性，在满堂红架子中，纵横向均应设垂直方向剪刀撑，剪刀撑间距W5.0米。高于4m的模板支架，其四边与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。4、立柱接长严禁搭接，务必使用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于50Omm,各接头中心距主节点不宜大于步距的1/3。5、当支架立柱高度超过5m时，应在立柱周圈外侧与中间有结构柱的部位，按水平间距69m,竖向间距23m与建筑结构设置一个固结点6、钢管扫地杆、水平拉杆应使用对接，剪刀撑应使用搭接，搭接长度不得小于500mm,用两个旋转扣件分别在离杆端不小于100mm处进行固定。(二)、柱模施工方法：楼层放线一验线一柱钢筋绑扎一设备管线、洞口预留预埋一自检一隐检一交接检一模板运至工作面一拉杆、斜撑一合模一调整、校正模板的位置、板缝、垂直度一自检一预检一交接检一浇筑碎时钢筋模板的复查保护一拆模一模板清理、刷脱模剂柱子模板使用双面覆膜木胶合板制成定型模板，柱箍使用8a(80*40*3.0)槽钢与14对拉螺栓。柱子的水平支撑利用满堂红支模架作为水平支撑，每柱水平支撑不得少于上、中、下三道，水平支撑的间距不得大于2.0米。柱模的装配图详见下图：柱模杉杨间距不大于150mm,紧固体系使用8a槽钢500,用614圆钢螺杆与钢垫片对拉，钢垫片规格为80X80X8mm,螺杆端头螺母为2个。对拉螺杆的材料质量与加工质量应经严格验收，合格后方可使用。槽钢与螺杆设置具体规则如下：(1) b(h)W700时只须在外侧用槽钢打箍；(2) 700<b(h)WlOOo时，外侧用槽钢打箍，中部增设614穿柱对拉螺杆一道，竖向间距均为500mm,穿柱对拉螺杆外套硬塑管；(3) 1200b(h)W1500时,外侧用槽钢打箍,并在l3b(h)与23b(h)处各设614穿柱对拉螺杆一道，竖向间距均为50OnInb穿柱对拉螺杆外套硬塑管;(4) b>1500时，外侧用槽钢打箍,并在l4b(h)>l2b(h)>34b(h)处各设14穿柱对拉螺杆一道，竖向间距均为500mm,穿柱对拉螺杆外套硬塑管。框架柱支模如图所示:60 X 80杉彷(净距不大于150Tlm )14螺杆(从套营中穿过)1、安装前先在基础面上弹出纵横轴线与四周边线。2、排柱模板，应先安装两端柱模板，校正固定，拉通长线校正中间各柱模板。3、为便于拆模，柱模板与梁模板连接时，梁模宜缩短23mm并锯成斜面。(三)、梁板支模方法：楼层放线f验线一支撑体系一纵横龙骨一顶板模板一板底起拱一自检一预检一交接检一绑扎钢筋一土建、水电预留洞一自检一隐检一交接检一混凝土浇筑时复查与保护一拆模一模板清理。所有模板均由木工绘制翻样图，经施工、技术人员复核。模板在木工车间内加工预制，现场实地拼装。为了操纵现浇梁板的梁与柱节点的制模质量，保证梁柱节点尺寸准确，大梁底板与侧边模板、整块与柱搭接，镶接点设在梁中。关于跨度大于4m的梁板，中间应起拱，起拱高度设计为全跨长度的1/10003/1000。a.梁高小于500时，不设穿梁对拉螺杆b.500<hW800时，沿梁高中部设一道12对拉螺杆，水平方向间距60Oranc.800<hW1200时，沿梁高设两道12对拉螺杆，水平方向间距60Omnl梁板支撑说明:塑料套管60X80木方（净I 距不大于200）ss每根梁F均 为3根木精梁下承力小横杆的）, 承力小横杆下须加攵m板下立杆纵横间距 1000× 1000mm梁下双作立杆, 纵向间H500mOOIlnLz板下纵横向每4根立 杆加设一道通高剪 、刀掉（未画出）梁板卜.大横杆步高 15001,纵横满设1000.1031在梁两侧每3根 、立杆设一道通盅 斜撑（未面出）一层地面碎塾层小根IZ垫板打地杆离地10（-I5flm,纵横潮设、/ -Crllr Tro ,o1 一层地面铺设卵石港砂浆回填土夯实支模架梁模示意图(1)螺杆间距梁模杉杨间距不大于15Omnb使用小12
