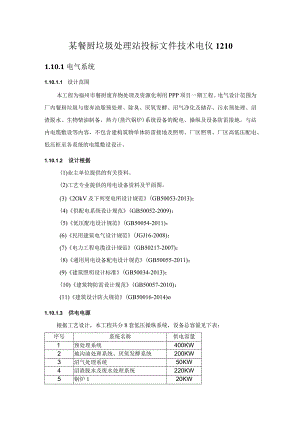

某餐厨垃圾处理站投标文件技术电仪1210.docx

某餐厨垃圾处理站投标文件技术电仪12101.10.1电气系统1.10.1.1 设计范围本工程为福州市餐厨废弃物处理及资源化利用PPP项目一期工程。电气设计范围为厂内餐厨垃圾与废弃油脂预处理、除臭、厌氧发酵、沼气净化及储存、污水预处理、沼渣脱水、生物柴油制备、热力(蒸汽锅炉)系统设备的配电、操纵及设备防雷接地，与站内电缆敷设等内容，不包含建构筑物单体防雷接地及照明、厂区照明、厂区高低压配电、低压柜至各系统的电缆敷设设计。1.10.1.2 设计根据(1)业主单位提供的有关资料。(2)工艺专业提供的用电设备资料及平面图。(3)2OkV及下列变电所设计规范(GB50053-2013)；(4)供配电系统设计规范(GB50052-2009)；(5)低压配电设计规范(GB50054-2011)；(6)民用建筑电气设计规范(JGJ16-2008)；(7)电力工程电缆设计规范(GB50217-2007)；(8)通用用电设备配电设计规范(GB50055-2011)；(9)建筑照明设计标准(GB50034-2013)；(10)建筑物防雷设计规范(GB50057-2010)；(11)建筑设计防火规范(GB50016-2014)o1.10.1.3 供电电源根据工艺设计，本工程共分8套低压操纵系统，设备总容量见下表：序号系统名称供电容量1预处理系统400KW2地沟油处理系统、厌氧发酵系统200KW3沼气处理系统50KW4沼渣脱水及废水处理系统220KW5锅炉120KW6锅炉220KW7生物制油系统412KW8废气处理装置操纵柜300KW由业主委托设计院设计8路380V低压进线。1.10.1.4负荷计算厂区设备总用电计算负荷如下：设备安装负荷：Pe=1675kW;有功计算负荷：Pjs=1482kW;变压器容量由业主委托设计院设计。1.10.1.5设备选型一：MCC柜使用仿威图柜，柜内电气元件使用施耐德或者ABB产品。动力配电柜（屏、箱）为覆铝锌钢板或者优质薄钢板结构、型钢支架，厚度不小于2.5mm的固定式结构，柜体为前后开门检修。所有柜体高度为2200mm,厚度800mm,宽度为6001000mm,满足实际现场的土建尺寸。柜体做成易于吊运及易于铲入底部运输的形式。每个配电柜（屏、箱）的安装单元室、母线室、电缆室之间应隔离，以防止事故的扩延。安装单元室前装有安全防护板，使操作者与带电部分完全隔离。使用冷轧钢板材质的每台动力配电柜（屏、箱）内外应使用环氧树脂粉末喷涂，喷涂层不小于40m,涂层颜色为计算机灰或者与业主商定。二：变频器与软启动器使用ABB产品。三：MCC柜防护等级IP42。MCC柜材质使用敷铝锌板，需要密封与冷却。四：变频柜考虑内部通风措施。柜门有开停按钮及指示灯、故障指示灯。远程开停（三根线）、4-20毫安与O-IOV输入及4-20毫安（两个）输出全部引至端子。调速部分加装转换可实现4-20毫安（远程）与O-IOV（近程）转换。电源进线与变频器负荷线用铜排引至变频器底部，有电抗器的电抗器也要设计出接线端子。变频器使用ABB品牌。变频器要求如下：*电源额定电压380V660V*电压同意偏差3AC380V（-10%）-（+10%）*过载能力300S的过载周期内同意有60s的1.36倍额定电流的过载能力。额定频率50Hz*频率精度±0.01额定容量按实际调频范围OHz-50Hz*调速范围0-100%*频率分辨率0.01Hz设定频率信号DC420mA/O-IOV*变频装置效率297%（正常工作点）功率因数20.95（正常工作点）环境温度-5C+55C（运行时）强制通风冷却风量0.46m3s*噪音级别80dB*防护等级IP55五：现场按钮箱使用碳钢喷塑材质，防护等级为IP54,壁厚不小于2mm,箱要紧元件施耐德，箱内的固定板（或者内门）为具有良好抗腐蚀性的敷铝锌板（永不生锈）；在箱底有进线孔与密封螺母，门上有锁与钱链；按钮箱有内外两层门：内层门板上有急停按钮、运行指示灯、故障指示灯、开机按钮、停机按钮与转换开关等，外门带有有机玻璃的观测；在箱内安装动力端子与操纵端子，并留有30%备用端子，接线端子选用魏德米勒产品。按钮箱都由专业制造商制造，使用高质量材料与标准进行布线与装配。操作中可实行自动操纵与手动操纵相结合，操纵系统按照工艺设计要求监视与操纵设备运转。防爆区域内所用电气设备均使用本安型设备，并在有关部位设置沼气探测及报警装置。以上设备实际数据应以全面设计的计算书中的数据为准，设备具体型号还需在全面设计时核对及深化。1.10.1.6 保护及操纵根据电气标准规范汇编及工业与民用配电设计手册中的有关保护要求对系统设备选配保护设置。1）低压系统低压总进线开关（断路器）设短路速断保护。电动机保护回路设短路、过电流及过载等保护。供电出线回路设短路及过电流保护。3）低压潜水泵电动机（5.5kW及以上），除常规保护（短路、过负荷等）外，还设有漏油、渗水及湿度等潜水泵电机所需的专用保护。除变频操纵外的潜水泵电动机，均使用带漏电保护的断路器。全厂参与工艺过程的用电设备，其操纵方式使用机旁就地操纵、PLC集中操纵及中心操纵室操纵的三级操纵方式。在所有用电设备邻近均设有机旁操纵箱，用于就地操纵方式。1.10.1.7 电能计量本工程低压操纵柜均不设计量，由业主在高低压配电室内统一考虑。1.10.1.8 无功补偿本工程低压操纵柜均不设无功补偿，由业主在高低压配电室内统一考虑。1.10.1.9 防雷过电压保护及接地为了防止直接雷击的侵害，按照规范要求在建筑物及变电所装设接闪装置,并可靠接地。要求沼气压缩机、沼气储柜、厌氧罐及锅炉房等防爆场所按照二级防雷设置。拟在沼气气柜、净化设施、生物制油罐区、废气系统、火炬侧设置避雷针塔。为了防止过电压在建筑物内的配电箱内设II级SPD及In级SPDoSPD的有关要求具体详规范GB50057o为了保证人身安全及设备工作接地的要求，所有用电设备外壳与中性点需要接地设备均应可靠接地，接地装置的接地电阻不大于1欧姆。工作接地、保护接地与防雷接地共用接地装置，接地系统使用TN-S系统。主接地线使用-40X4热镀锌扁钢，接地支线使用25X4热镀锌扁钢，接地装置尽量利用建、构筑物基础钢筋作为接地极。厂内使用电缆沟、电缆桥架及直埋敷设的方式，车间内使用电缆沟、电缆桥架及电缆穿钢管敷设。1.10.1.11负荷计算表负荷计算表序号名称总数量备用设备功率KW总装机容量KW使用容量KW备注餐厨垃圾预处理工段：I：I1进料斗（含螺旋输送机）24.008.008.002转鼓洗筛机211.0022.0022.003剪切机27.5015.0015.004细格栅进料泵222.0044.0044.005反冲水泵115.0015.0015.006滤液泵213.006.003.007螺旋输送机15.505.505.508螺旋输送机17.507.507.509螺旋输送机17.507.507.5010旋转滤网27.5015.0015.0013螺旋输送机27.5015.0015.0014螺旋输送机17.507.507.5015螺旋输送机17.507.507.5016螺旋输送机17.507.507.5019回用水泵317.5022.5015.0020隔油池循环泵215.5011.005.5021空压机2130.0060.0030.0023冷干机14.004.004.00湿热水解工段：0.000.004细渣输送泵27.5015.0015.005除渣脱水机27.5015.0015.007搅拌器27.5015.0015.008离心机进料泵24.008.008.009三相离心机255.00110.00110.0012油脂输送泵14.004.004.0013滤液输送泵214.008.004.00地沟油处理工段:2地沟油输送泵213.006.003.003三相离心机141.0041.0041.004螺旋输送机14.004.004.006毛油输送泵212.204.402.20厌氧发酵3民统：3调温罐搅拌器14.004.004.004厌氧进料泵317.5022.5015.006沼渣排放泵425.5022.0011.007沼渣输送泵215.5011.005.508循环泵215.5011.005.5010沼气压缩机3130.0090.0060.00沼气处理;系统：3沼气输送风机2111.0022.0011.004鼓风机10.550.550.556脱硫喷淋泵211.53.001.507加热循环泵11.51.501.5010沼气冷干机111.0011.0011.0011沼气输送风机2111.0022.0011.0014沼气燃烧器11.001.001.0015营养盐溶解罐11.001.001.0016营养盐投加泵210.250.500.25沼渣脱水、废水处理系统0.001沼渣脱水进料泵315.5016.5011.002离心脱水机237.0074.0074.003污泥烘干机137.0037.0037.004气浮系统11.101.101.105气浮供料泵211.503.001.506气浮回流泵212.204.402.207排放水泵215.5011.005.508絮凝剂溶解罐10.75
