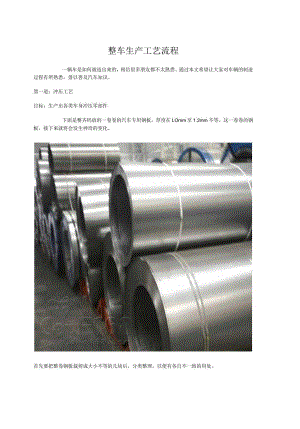

整车生产工艺流程一辆车是如何被造出来的，相信很多朋友都不太熟悉。通过本文希望让大家对车辆的制造过程有所熟悉，借以普及汽车知识。第一道：冲压工艺目标：生产出各类车身冲压零部件下面是整齐码放的一卷卷的汽车专用钢板，厚度在LOmm至1.2mm不等。这一卷卷的钢板，接下来就将会发生神奇的变化。首先要把整卷钢板裁剪成大小不等的几块后，分类整理，以便有各自不一致的用处。大小不等的钢材，要通过一道切边工序。然后分配到各个冲压机上，进行下一步工序。平整的钢材通过冲压机重新塑造，被压制成车身上的各类冲压部件。压制好的前翼子板，整齐放在成品区待用。压制成型的车辆侧车身至此，一批批的汽车钢板就变成了形状结构更杂的车身零部件。接下来他们就被送到了焊接车间，进入了下一道工序0K城汽乍冲压车间K240X.W,谀为全H果用数控技术，jIK½24or.WTttWrt*½.第二道：焊接工艺目标：将各类车身冲压部件焊接成完成的车身在焊接车间，各类各样的车身零部件在这里结合到了一起，完成这项工作的是另一项关键工艺一一焊接。每一道焊接完成后，工人师傅都要认真检查焊接情况。哈弗的车身焊接还大量运用了工业机器人，这大大提高了效率并降低了失误的风险。车身焊接完成后，还要再进一步检查焊接情况0在确认了焊接没有问题之后，白车身就将被送入涂装车间进行下一道工序。第三道：涂装工艺目标：防止车身锈蚀，使车身具有靓丽外表组装完成的车身，被吊装到喷漆车间，先进行电泳防锈处理。电泳防锈处理完毕后，工人们还要清理车身表面，发现是否有缺陷，为下一步马上到来的喷漆做准备。由于油漆含有大量有毒物质，而且人工喷漆效率低、浪费油漆，因此哈弗喷漆工艺已经由机器人来完成了。至此车身涂装工艺就结束了，喷涂完毕的车身将被送到总装车间进行最后一道工序。长城汽车涂装车间投费2亿*2frH本9涂机4人，法M刖联杯W内仅针两毋生产JUiM内秘水平.第四道：总装工艺目的：将车身、底盘与内饰等各个部分组装到一起，形成一台完整的车本来运到总装车间的应该是包含发动机变速箱在内的底盘总成。但是我们有必要熟悉一下底盘总成是怎么组装的，因此先从哈弗的大梁开始。在哈弗的大梁上需要安装转向系统与其他不易安装的部件。这个工序是给车辆安装悬架连杆等部件。安装后备胎支架安装后驱动桥壳体后桥安装好后，再在其上安装螺旋弹簧。注意，很多同类越野车用的是钢板弹簧。接下来是安装前双叉臂悬挂接下来就是安装油箱，哈弗的油箱容积高达80多升注意，如今的底盘是反置的，务必将其翻转180°后才能进行下一步工作。因此这道工序是给底盘上安装临时起吊钩。用吊索固定住底盘起吊然后翻转正面放置好后再进行下一步工序安装从底盘上通过的各类气液管路然后再安装前减震器与刹车盘安装后减震与刹车盘再下来，发动机与变速箱是作为i个动力总成来整体安装的。安装传动前后传动轴与排气管安装好轮胎的底盘，就能够降到地面上了，接下来就是等待车壳的吊装。底盘段暂时告一段落，国内生产的越野车，基本上都是非承载式车身。也就是说，车身不承载全车的受力，因此这些越野车都带有底盘。有了牢固的底盘，才能够更好的进行越野活动。而在底盘段组装的同时，车身与内饰件也在紧锣密鼓地组装当中从喷漆车间中，利用传送链条，将喷好漆的车壳吊装到总装车间的内饰工段，进行内饰的安装。安装门内密封条等内饰件安装后门锁扣等与B、C柱的内装饰。安装发动机舱隔音防火墙安装整车操纵电路，在底板上预埋线束，安装仪表台总成等安装全车底板隔音、门板与安全带等将内饰流水线上安装好的车身，吊装到底盘工段，然后进行组合，进行下i道的工序。在地沟中把车辆的底盘与车身结合牢固接下来安装仪表台上的一些电控设备、手刹与6碟CD等安装后排座椅安装方向盘与其他内饰件安装前门内芯板等安装前排扶手箱安装前排座椅，这个步骤要放到后面，这样才有利于前排工作时空间的利用这样一来，内饰部分基本上就完工了。现在的哈弗已经是一台完整的车了，但它并不能现在就走上运输的板车，还有一些工序等着它。第五道：检测目标：发现生产装配过程中潜在的质量问题，尽最大可能拒绝不合格产品出厂哈弗己经基本上是一台完整的车了，但是工人师傅们还要保证它不能带病出厂。因此要打开发动机仓，把里面的部件检查一遍然后加注防冻液、助力油、玻璃水马润滑油等必需液体对车身侧面进行预热，这是要干什么呢？原先是为了在预热部位安装侧面防擦条尽管喷涂过程中，漆面质量已经通过检查，但是出厂前还要检查一次，察看漆面是否在总装过程中有损坏。接下来为了检验装配过程中不出现问题，还要进行四轮定位检测。而尾气排放检测则是为了符合国家有关环保法规。通过检测合格的车辆，还要被开到淋浴房，进行密封性能测试。在这里，喷头喷出的水量比平常下暴雨的雨量还要大数倍。以此才能检验车辆的密封性能如何。通过测试合格的车，才能进行下一道工序。而不合格的车则直接返回生产线进行重装。测试合格的车辆还要在厂内的各类试车道上模拟各类路况进行检测，保证车辆出厂的质量。试车完成后，还要开上地沟做最后的检测，看是否在试车时出现问题。
