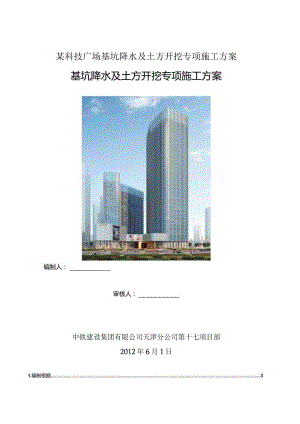

某科技广场基坑降水及土方开挖专项施工方案基坑降水及土方开挖专项施工方案编制人：审核人：中铁建设集团有限公司天津分公司第十七项目部2012年6月1日1.编制根据3Ll基坑支护设计图纸31.2天津市科技委对基坑支护、降水设计方案的论证意见31.3 地质勘察报告31.4 有关国家及地方的规范、规程32.工程概况41. 1工程概述42. 2周围环境概述83. 3基坑支护设计概述84. 4工程地质概述105. 5水文地质条件156. 6土方开挖施工难点、特点157. 7施工组织管理机构、人员配置及职责162. 8资源配置计划173. 土方开挖方案183.1施工准备183.2土方开挖方法183.2.1第一阶段土方开挖193.2.2第二阶段土方开挖213.2.3第三阶段土方开挖233.2.4第四阶段土方开挖263.3 进度计划313.4 对工程桩及围护结构的保护措施313.4.1工程桩的保护313.4.2格构柱的保护323.4.3降水井的保护323.4.4截桩与验桩324.基坑降水334.1降水设计参数334.2降排水施工374.3降水的时间、水泵的型号384.4盲沟、集水井384.5施工期间的抽降水管理404.6降水井的保护措施404.7封井415 .监测专项方案416 .应急专项方案456.1 应急抢险组织机构456. 2应急措施467. 3应急机械及材料487.雨季施工措施487.1 雨季施工准备488. 2雨季施工措施498.质量保证措施508. 1质量目标508. 2质量保证体系508. 3质量验收标准519. 4质量保证措施5210. 全生产、文明施工、环境保护措施531 .编制根据1.1 基坑支护设计图纸宝能现代科技广场工程基坑支护设计施工图-天津华北工程勘察设计有限公司，2012年2月；1.2天津市科技委对基坑支护、降水设计方案的论证意见建设科技委2012067号关于宝能现代科技广场工程深基坑支护设计方案论证意见的函。天津市建设科技委于2012年05月29日对宝能现代科技广场项目的基坑降水设计方案技术论证意见。1.3地质勘察报告宝能现代科技广场项目全面岩土工程勘察报告-全面勘察阶段-工号：KC2011X498,天津市地质工程勘察院，2012年1月。1.4有关国家及地方的规范、规程表1-1国家及地方规范、规程一览表序号名称编号1混凝土结构设计规范GB50010-20102工程测量规范GB50026-20073建设工程施工现场供用电安全规范GB50194-934建筑地基基础工程施工质量验收规范GB50202-20025建筑边坡工程技术规范GB50330-20026建筑基坑工程监测技术规范GB50497-20097建筑桩基技术规范JGJ94-20088建筑变形测量规程JGJ8-20079施工现场临时用电安全技术规程JGJ46-200510建筑基坑支护技术规程JGJ120-9911建筑与市政降水工程技术规范JGJ/T111-9812型钢水泥土搅拌墙技术规程JGJ/T199-201013建筑基坑工程技术规范YB9258-97序号名称编号14建筑基坑工程技术规程DB29-202-201015天津市建设工程施工现场安全管理规程DB29-113-200416天津市轨道交通地下工程质量安全风险操纵指导书2.工程概况2.1 工程概述宝能现代科技广场项目于天津市红桥区，地块东临咸阳北路，北临光荣道。现拟建场地总体地势平坦，场地大沽高程平均约4.OOOiTI。总建筑面积117551.311）2（地上8070011A地下36851.3i112）;主楼A地上22层，建筑高度130m；副楼B地上16层，建筑高度96.9m,地下3层。结构形式为框架核心筒结构。使用功能为集地下停车、工研展示、工研办公，公寓楼为一体的综合性建筑。建筑±0.00为大沽高程5.00Onb地下室底板上皮标高T3.6OOnb地下室垫层底标高-14.450m,开挖深度13.45Onb局部承台底标高T5.500m,开挖深度14.500m,局部电梯坑深度为T9.920m,开挖深度为18.920m<>图2-1拟建场区地理位置卫星定位示意图注：图中未标注区域槽底标高均为-14.450图2-2槽底标高平面图光荣道银泰大厦图23基坑支护结构施工阶段现场平面布置图2.2 周围环境概述拟建场地位于红桥区咸阳北路与光荣道交叉口，东侧为咸阳北路（距离约24m）,南侧为银泰大厦（距离约14m）,西侧为天津环通客运有限公司，北侧为光荣路（距离约24m）。周边道路仅咸阳北路与光荣道能够通车。场区内基本无地下管线。场区东、北侧距基坑28m有市政中水、供暖、自来水、燃气等管道，埋深1.4m。2.3基坑支护设计概述基坑周边的支护、降水方案设计单位为天津华北工程勘察设计有限公司。本工程支护体系为一道冠梁、二道水平支撑（环梁、支撑）的灌注桩加格构柱的支护形式。冠梁、环撑及支撑使用钢筋混凝土现浇结构。场地自然地坪约为-LOoO（相当于大沽高程4.000m）。基坑周长约为46Onb冠梁截面为120OmmX50Omnb第一道支撑腰梁截面为140OnlInX800mm、环梁截面为2300mmX800mmU400mm×800mm,支撑梁截面为1OOOmm×80Omm、80Omm×800mm；第二道支撑腰梁截面为140OmmXloOomm、环梁截面为230OmnlXlooOmn1、1400mm×1000mm,支撑梁截面为100OmmX100Omm、1000mm×1OOOmm0格构柱总共45根。本工程场地内无堆土点，土方全部外运，土方总量约18.5万图2-7支护结构钢立柱剖面图236591304934-4（饿现代林广场项目）妫林3.60D土层段(W)赧僦翻淮值同域更C(KPq)0<O)C(KPa)¢(0)2,30、出1.319.55.07.05.010.00.30l2.018.416.28.521.312.1-1.70“2.019.321.910.823.813.3-3.50.i1.818.816.48.117.911.6-6.30Q2.819.113.411.315614.3-10.70©2足“土4.419.014.111.317.417.0-12.7(r0OL2.020.213.18.719.916.6T5.40.<B粉熊士2.720.216.810.221.016.620.6(¼5.219.925.713.626.716.6-25.91<三5.320.125.512.829.015.8图2-8基坑支护结构剖面图2.4工程地质概述根据勘察报告，本工程基坑土方开挖过程中涉及的各土层土质特征详见下表。表2-1基坑影响范围内土层特征表地质年代及成因地层岩性顶板标高(m)层厚(m)岩性特征描述QmlI杂填土3.54-4.200.82.O杂色，松散，以碎砖块、建筑垃圾为主，渗透性较好，场地内均有分布,填土年限小于10年。2素填土1.94-2.010.7-0.8黄褐褐色，土质不均，以粘性土为主，局部夹小碎砖块，工程性质较差，填垫年限小于10年,场地仅9、22、23#孔邻近布。QFaI】粘土1.18-2.85O.73.O褐黄色，软塑，土质不均，具锈染，属高压缩性土，场地内均有分布。Qial】粉质粘土-0.45-0.950.72.9褐黄黄褐色，可塑，土质不均，具锈染，局部夹粘土薄层，属中压缩性土，场地内均有分布。Q÷l】粘土-2.69-0.600.92.5黄灰色，软塑，土质不均，夹粉质粘土薄层，属高压缩性土，场地内均有分布。Qm】粉质粘土-4.35-2.742.O4.6灰色，流塑，土质不均，夹碎贝壳片，底部多夹粉土薄层，属中压缩性土，场地内均有分布。粉质粘土-7.42-5.102.75.0灰色，流塑，土质不均，含有机质，贝壳少量，局部夹少量的粉土，属中压缩性土，场地内均有分布。Q.,h粉质粘土-10.76-9.530.92.O灰白色，软塑，土质不均，局部夹有粉上，夹泥炭，属中压缩性土，场地内均有分布。Q'al】粉质粘土-12.70-10.501.7-4.O灰黄色，可塑，土质不均，含铁质，无层理，夹粉土薄层，属中压缩性土，场地内均有分布。©2粉土-15.1912.800.85.O褐黄色，密实，湿，土质不均，含铁质，局部夹粉质粘土薄层，属中压缩性土，在2、3、11、12、6、25、17#孔邻近相变为粉质粘土层。Q3cal1粉质粘土-16.78-14.202.45.O褐黄色，可塑，土质不均，局部夹粉土薄层，夹砂斑，属中压缩性土，场地内均有分布。2粉质粘土-22.40-20.473.35.4黄褐色，可塑，土质不均，含姜石，夹砂斑，属中压缩性土，场地内均有分布。Qa'mc出粉质粘土-26.80-25.190.9-3.1黄灰色，可塑，土质不均，局部夹粉土薄层，属中压缩性土，场地内均有分布。根据国标建筑抗震设计规范(GB50011-2010),本场地抗震设防烈度为7度，设计基本地震加速度值为O.15g,设计地震分组为第二组。根据勘察结果在抗震设防烈度7度条件下，本场地埋深20.0米地基土层无液化土层分布。土工指标一览表压缩系数压缩模量直剪标贯击数N（击/30Cm）0.1-0.2(lMPa)Es0.1-0.2(MPa)粘聚力Cc（kPa）（快剪）内摩擦角c（度）（快剪）粘聚力Cq（kPa）（固快）内摩擦角q（三）（固快）161677660.6564.37
