排水方涵施工组织设计.docx

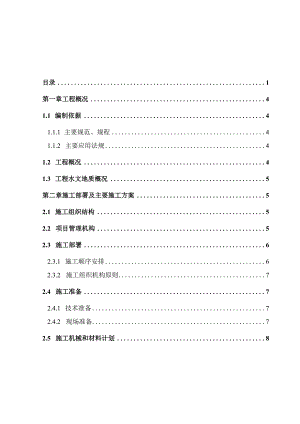

目录1第一章工程概况41.1 编制依据41.1.1 主要规范、规程41.1.2 主要应用法规41.2 工程概况41.3 工程水文地质概况5第二章施工部署及主要施工方案52.1 施工组织结构52.2 项目管理机构52.3 施工部署62.3.1 施工顺序安排62.3.2 施工组织机构原则72.4 施工准备72.4.1 技术准备72.4.2 现场准备72.5 施工机械和材料计划82.5.1 施工机械8第三章钢筋混凝土排水方涵施工83.1 测量定位93.1.1 测量方法管理93.2 工程施工工艺流程图93.3 基坑开挖93.4 垫层施工103.5 混凝排水方涵结构施工10351钢筋工程施工113.5.1 模板工程施工123.5.2 混凝土工程14第四章雨季施工措施15第五章质量保证体系及措施165.1 管理体系165.2 质量管理措施16第六章安全保证体系及措施176.1 安全保证体系176.2 安全保证措施186.2.1 临时设施安全防护186.2.2 土方工程安全防护186.2.3 临时用电防护196.2.4 施工机械安全防护206.2.5 操作人员个人安全防护216.2.6 保卫消防21第七章施工保证措施22第八章环境保护措施23附图表L钢筋质量控制程序26附图表2：模板及混凝土质量控制程序27附图表3：项目经理部质量保证体系框图28第一章工程概况1.1 编制依据1.1.1 主要规范、规程1）招标文件及答疑文件。2）工程设计图纸及本工程地质勘察报告3）国家颁布的法律、法规及其他相关规定4）工程建设标准强制性条文5）公路工程技术标准（JTGBol2014）6）公路桥涵设计通用规范（JTGD602015）7）公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG3362-2018）8）公路与工桥涵设计规范（JTGD63-2007）9）公路桥涵地基与基础设计规范（JTGD63-2007）10）城市桥梁工程施工与质量验收规范（CJJ2-2008）11）钢筋机械连接技术规程（JGJ107-2010）12）城市测量规范（CJJ899）13）混凝土强度检验评定标准14）钢筋焊接及验收规程（JGJI8-2003）1.1.2 主要应用法规1）工程建筑法规文件2）建筑工程质量管理条例3）中华人民共和国环境保护法1.2 工程概况项目名称：XXX排水方涵项目建设单位：开发建设有限公司设计单位：技术有限公司地勘单位：地质工程勘察院监理公司：监理咨询有限公司施工单位：建设有限公司本工程位于XXX东部生活区东横13路西段市政工程项目K0+060处，东横13路为规划路网结构中的主干路。K0+060处新增的排水方涵，孔径：2-5.0m*2.0m,与道路中心线交角90度，涵长65.8mo箱涵采用C30钢筋混凝土现浇，涵洞顶覆盖深度1.476m,洞口上下游采用挖一条明沟排水。计划工期120日历天（开工时间以监理工程师签发的开工令为准）。1.3 工程水文地质概况本次勘察已查明场地深度范围内地层为人工填土，根据岩性特征及风化程度不同划分为素填土、粘土、含角砾粘土、中风化玄武岩。中风化玄武岩为含水层，为孔洞裂隙水，富水性变化大。地下水主要接受大气降水补给，由北向南迳流，往低洼处排泄。现东横13路K0+070以后填土已完成，涵洞位置为现状地表水流迳位置，且活水不断。第二章施工部署及主要施工方案2.1 施工组织结构为确保工程质量及施工进度，我公司项目经理部分别组建专业分部承担施工任务，专业分部在项目部的统一组织和协调下进行施工，由我项目部统一进行管理。2.2 项目管理机构2.3 施工部署钢筋加工场地设置在东横13路K0+080处已填好的路基上，占地面积500m2；施工生产用电利用附近三都垃圾转运站的变压器;施工用水沿线借用。排水方涵由项目部各个部室全面负责工程的施工、质量、安全、技术等工作，下设施工员、安全员、质检员、资料员、机械员等，负责工程各方面的具体工作。2.3.1 施工顺序安排总体安排：首先进行排水方涵土方施工；其次进行排水方涵基础施工；再次进行排水方涵结构（墙体、顶板）施工；最后进行排水方涵验收和明沟开挖的土方施工。细部安排：1.基坑开挖；2.垫层；3.基础钢筋绑扎；4.基础模板；5.验收模板；6.基础混凝土浇注；7.混凝土凿毛处理；8.调整预留侧墙钢筋位置和清理钢筋上灰浆；9.搭设模板（绑扎钢筋）脚手架，拼装内模；10.绑扎侧墙钢筋、拼装外模；IL顶板钢筋；12.验收钢筋；13清理工作缝；14.验收模板及工作缝；15.浇筑混凝土、养护；16.拆模、继续养护；17.竣工验收。2.3.2 施工组织机构原则1）为保证排水方涵工程优质、顺利按期完工，我项目经理部按照业主对工程的施工要求，结合本工程特点，组建高素质、高水平、有经验的单项施工队伍。同时在施工中坚持科学管理、严密组织、精心部署，确保施工目标的实现。2）项目部组织专业的排水施工队伍进行施工。专业施工队伍由项目经理部组织，专业施工队下设土方和结构两个专业施工班组，由项目负责人负责对排水方涵工程的实施和管理工作。2.4 施工准备2.4.1 技术准备1）编制施工方案：施工前组织技术人员，现场管理人员进行实地勘察，审阅地质勘察报告和施工图纸。2）设计编制人员及技术主管同现场技术及施工人员召开会议、做详细技术交底及总体施工规划，并根据工程特点，对重点、关键部位提出科学、可行的技术攻关措施。3）组织学习有关技术规范、规程和质量标准，及时编制材料计划，并提供给材料部门。2.4.2 现场准备1）由我项目部组织进行施工场区现况地下管线的了解和实地探查及标识，并对各专业分部进行书面交底。2）施工区域场地平整，钢筋堆放场地硬化。施工用水、用电的准备和施工临时设施的搭设。3）专业分部对施工人员进行生产、技术、质量、安全等全方面的交底,并形成文字记录。2.5 施工机械和材料计划2.5.1 施工机械根据工程数量和工期安排，投入的主要施工机械设备如下：（施工中根据实际需要适当调整）：序号机械设备名称单位数量备注1挖掘机台3开挖基坑2自卸汽车辆3出土3钢筋弯曲机台2钢筋加工4钢筋切断机台1钢筋加工5电焊机台1钢筋加工6发电机台1钢筋加工7插入式振捣器台28电动磨光机台19电锯台22.6 施工进度计划安排排水方涵长65.8米，断面尺寸为2-5.0m*2.0m;计划在120天之内完成。计划开工及竣工日期：2019年10月10日2020年2月10日。（详见附图表6：排水方涵进度计划横道图）第三章钢筋混凝土排水方涵施工3.1 测量定位3.1.1 测量方法管理通过道路轴线和道路与管线的相对关系使用全站仪放样出管道轴线桩并做好栓桩工作，再根据设计管道与现况地面的高差计算出沟槽开挖时的上口开挖线（按1：0.75计算）用白灰标明。由我项目部设一名测量工程师，负责测量统筹管理和复核，经二级复核合格后，方可施工。测量班配备如下测量仪器和设备：全站仪一台，GPS接收机一部，DS3水准仪2套。3.2 工程施工工艺流程图3.3 基坑开挖1）挖基坑之前技术人员认真熟悉施工图纸及有关规范、工艺标准，勘探现场，充分了解开挖段的土质、地下水、地下构筑物、基坑附近地上建筑物及施工环境等情况，按设计要求及施工规范确定基坑断面，在原有道路路口挖土时采取导行或导段施工的方法，从而保证交通不中断。土方施工采用机械施工，施工时，合理选用施工机械，并制定必要的安全措施，以确保施工质量及安全。2）在现有地下管线附近开挖时，事先与有关管理单位联系，采取措施，挖探坑探明地下物后再进行施工，防止损坏管道。3）本工程采用机械开挖人工配合，为保证槽底土壤不被扰动或破坏，机械只开挖到设计槽底高程以上20cm处，由人工进行清槽。在此过程中测量人员要按照槽底高程、沟槽方向进行严格控制。4）堆土在沟槽边5m以外存放。本工程边坡均采用1：0.75,严禁超挖。5）结构持力层为中风化玄武岩。当基底落在2层粘土层时，由于其均匀性较差，承载力低，不符合设计要求，需要换填处理时，会同监理工程师、设计人员共同研究处理措施并办理设计变更洽谈商手续。7）基坑经监理工程师验收合格后，方可进行下一分项工程的施工。3.4 垫层施工基坑验收合格后，采用2-4碎石进行找平至垫层底标高。安装垫层混凝土模板。在浇筑之前应检验此模板支搭的厚度及大小要符合设计要求，浇筑混凝土时要注意振捣密实。3.5 混凝排水方涵结构施工本工程排水方涵采用C30现浇钢筋混凝土结构。排水方涵顶板底板厚45cm,侧墙厚40cm；垫层混凝土等级C15厚度为10cm；断面尺寸为5000mm×2000mmo具体结构尺寸形式见方涵设计图纸。3.5.1钢筋工程施工1）钢筋加工（1）进场钢筋有出厂合格证等质量证明文件，试验人员现场取样进行复试。平整钢筋笼加工场地。钢筋进场后保留标牌，按规格分别堆放整齐，下部用方木垫高，防止污染和锈蚀。（2）进厂的钢筋必须先进行检验评定，合格后方可使用。钢筋加工成型须在钢筋加工场统一制作，加工前要按设计要求及施工质量要求由施工员编制、主管领导复核后向加工场提交钢筋加工单及钢筋下料表，加工场要有专人对加工单进行审核无误后，方可予以加工。（3）钢筋加工成型后须挂牌注明型号、级别及使用部位并分类码放。钢筋成型后，暂存在钢筋场内，依现场进度要求分批、散件运到现场绑扎，钢筋加工厂和绑扎作业班组之间必须有工序交接验收，通过验收后再送到现场。场内存放的钢筋应防止水泡，长时间不用的须加盖苫布，防止淋雨。2）钢筋绑扎（1）钢筋绑扎及安装按图纸尺寸进行施工，钢筋绑扎分底板钢筋和墙体及顶板钢筋两部分绑扎。纵向筋搭接位置要相互错开，搭接长度40d（钢筋接头率50%）钢筋锚固长度33d,施工时应满足设计要求。（2）为保证两层钢筋之间的间距，在两层钢筋之间设架立筋（即梯子筋）。架立筋用上下两根纵向筋，两筋之间加焊短立筋而制成，用钢筋排架控制上下层钢筋间距及稳定性。钢筋排架按每隔四根主筋放置一个排架立筋，立筋的长度严格按“设计底板厚上下层保护层厚上下层钢筋直径”来计算，控制上下层钢筋的间距误差不超过±5mm。（3）钢筋绑扎时要严格控制钢筋保护层厚度，本排水方涵工程保护层厚度为5公分。垫块厚度应与设计钢筋保护层厚度相同，垫块数量一般每平米2块，在仓端头钢筋较密处加密，垫块呈梅花状分布，严禁用石子、砖块等代替垫块。（4）腋角处钢筋加工时避免过长，绑扎时严格按图纸要求尺寸绑扎，防止绑扎时保护层不够，造成露筋。（5）本工程底板钢筋为双向双层网格状配筋，并预留出侧壁插筋。绑扎前要核对钢筋的规格、型号、级别等准确无误，并准备好绑扎用的绑丝和垫块，要求如下，绑丝：用2022#绑丝，长度按钢筋直径而定；垫块：用混凝土同配比的砂浆配制，平面尺寸50*5Omm,厚度与保护层相同，并在大面埋入绑丝，以供绑扎使用。（见附图表1：钢筋质量控制程序图）3.5.2模板工程施工1）模板安装模板选用“SZ”系列组合钢模板，48钢管龙骨及卡具（A、B卡），支撑排架选用“WDJ”碗扣式脚手架构，侧墙采用穿墙螺
