压力变电站工程施工组织设计方案.docx

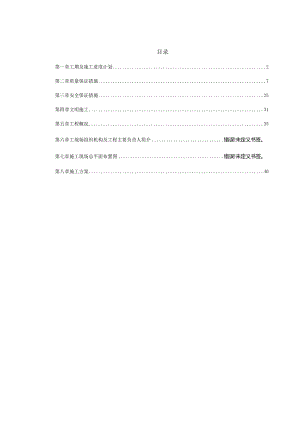

目录第一章工期及施工进度计划2第二章质量保证措施7第三章安全保证措施25第四章文明施工31第五章工程概况35第六章工现场组织机构及工程主要负责人简介错误!未定义书签。第七章施工现场总平面布置图错误!未定义书签。第八章施工方案40第一章工期及施工进度计划1工期规划及要求由于招标文件对工期未做规则，依据我公司的施工经历，将本工程的工期规划分两局部：分歧线：该局部独立施工与变电所工程无穿插作业，因而我公司将该工程工期肯定为2004年4月1日开工，2004年5月30日完工。我单位统筹布置，编制施工进度方案，本工程的工期施工进度方案横道图（见附页）。：变电所工程施工比拟集中，而且变电所土建施工受气候影响较大，因而变电所施工依据以往经历，开工时间为2004年4月15日，完工时间为2004年8月30日。施工进度方案横道图（见附页）。2施工劳动力时间分布2.2变电所施工劳动力时间分布3施工设备进场计划为进步施工消费效率，保证依照合同工期完成施工任务，保证施工质量，要对施工机械停止全面投入，做到科学管理、配备精良。施工设备由项目部担任配置、标识、维修和保管，并制定施工机械管理方法。35kV输变电工程设备进场时间表序号机具名称规格数量进场时间1吊车8t12004年4月15日2吊车16t2004年4月15日3拖拉机东方红7512004年4月15日4电焊机100Ow12004年4月15日5放线轴架4对2004年4月15日6拉链葫芦2t10个2004年4月15日7放线滑车150120个2004年4月15日8报话机5km通话能力10个2004年4月1日9经纬仪2台2004年4月1日10水平仪2台2004年4月1日11汽车IOm厢2辆2004年4月1日12汽车7m厢2辆2004年4月1日13工地指挥车1辆2004年4月1日14油丝绳11.5100m2004年4月15日5.1材料供应序号设备材料名称型号及规格单位数量进场时间1杆段B-19-09-9.3/1-1段452004、4、152004、5、52杆段B310917.2/3段452004、4、152004、5、53杆段B-191210.9/1-1段82004、4、152004.5、54杆段B350919.4/3段82004、4、152004,5、55杆段B19127.9/1-3段82004、4、152004,5、56杆段D350912.9/3段82004、4、152004、5、57杆段1)30096.8/1-6段122004、4、152004、5、58杆段D30095.0/3段122004、4、152004、5、59绝缘子XP-735SG619(35SG19)(60SA1)片6872004、4、152004、5、510横担(60NA-l)(60DA-1)套632004、4、152004、5、511卡盘120X45100X45块1302004、4、152004、5、512底盘80块202004、4、152004、5、513悬垂线夹XGU-IXGU-2件1872004、4、152004、5、514耐张线夹NLD-2件392004、4、152004、5、515楔型线夹NX-I件42004、4、152004、5、516并沟线夹JBB-IJB-2件382004、4、152004、5、517接地体10圆钢吨0.332004、4、152004、5、518导线LGJ-70/10吨7.382004、4、152004、5、519钢绞线GJ-35GJ-50吨0.762004、5、1520防振锤FD-2FG-35件4022004、5、15序号设备材料名称型号及规格单位数量进场时间1耦合电容器OW35-0.0035台12004、5、152004、5、252高频阻波器XZK200-1.05B4台12004、5、152004、5、253隔离开关GW5-35IID/630单接地组12004、5、152004、5、251真空负荷隔离开关ZWF-40.5/1250-31.5组12004、5、152004、5、255跌落式熔断器PRWG2-35/100熔丝50A组12004、5、152004、5、256钢芯铝绞线LGJ-95/20米2002004、5、152004、5、257主变压器S9-800KVA35÷5%10.5KV台12004、5、152004、5、258隔离开关GW19-12/630不接地组62004、5、152004、5、259电流互感器LZW-12台72004、5、152004、5、251011真空自动重合器氧化锌避雷器KFE-12/630-16HY5WZ2-17/45台组312004、5、152004、5、252004、5、152004、5、2512跌落式熔断器PRWG2-10F/100A熔丝30A组12004、5、152004、5、25S11-30/10.510.5±13所用变台12004、5、152004、5、255%0.4KV14氧化锌避雷器HY5WZ2-51/134组12004、5、152004、5、2515氧化锌避雷器HY5WS2-17/50组22004、5、152004、5、2516电压互感器JSZK-IOW台12004>5、152004、5、2517限流熔断器RXWl1-10/0.5组12004、5、152004、5、2518隔离开关GW19-12/630D单接地组22004、5、152004、5、2519氧化锌避雷器HY5WS2-17/45段12004、5、152004、5、2520支柱绝缘子ZS-20/1600只22004、5、152004、5、2521钢管50L=2500根192004、5、152004、5、2522扁钢-40X4米1902004、5、152004、5、2523扁钢-5X25米1502004、5、152004、5、2524端子箱个32004、5、152004、5、255. 2征地情况与建立单位联络，理解征地状况，对未办理好征地状况，方面提示建立单位尽早办理征地手续。另一方面主动联络土地一切者，争得土地一切者对施工方的了解与支持，以便顺利开工或不发作征地缘由的停工。5. 3施工组织依据工程特性，抓住工程进度控制点，提早布置，特别是对泥沼地带要在开化前施工完，对耕地段要在耕种前施工完，对山林地带可后布置施工。同时对难点和时间较紧迫的施工要加在资源投入力度，以便保证工期进度.第二章质量保证措施3质量管理的措施5.1 本着创优质工程的目标,在工程建立的过程中严厉执行公司质量体系程序文件中的有关程序和国度规程规则的有关施工工艺请求停止施工，施工工艺和质量满足输变电工程达标投产请求。5.2 实行全面质量管理，对关键项目、单薄环节、新的施工技术和装置工艺组织技术攻关、质量攻关和工艺改良活动，采用科学的管理办法和必要的管理措施，实行预控，到达逐渐进步工程质量。5.3 落实制度，树立健全岗位义务制，展开各项质量竞赛活动，加强职工的质量认识，使职工具备“严肃认真、周到细致、稳妥牢靠、万无一失”的工作态度，把工程隐患和不满足运转请求的缺陷消灭在构成的过程之中和运转之前，为项目法人提供称心工程。5.4 坚持技术交底制度，即施工前由公司对项目经理部对全体施工人员停止技术交底工作，贯彻项目法人的请求、设计企图，对施工技术请求、质量规范、施工计划等停止细致阐明，使施工人员做到心中有数。5.6 定期向项目法人、监理工程师通报质量状况，提供质量检查结果和有关记载；积极配合项目法人、监理工程师组织的各项检查和验收工作，同时提供必要的工作条件和检测手腕：施工检查及评级记载必需有项目法人代表签字；荫蔽工程、关键工序约请项目法人、监理工程师到场，承受他们的监视和检查。5.7 前后衔接的分项工程，在前项工程完毕后，经监理工程师签字前方可进入下一分项工程的施工，并提交有关的材料和施工记载。施工中与项目法人、设计代表、监理工程师亲密配合，相互协作，沟通思想，共同协商，处理实践疑问问题，共同把好质量关，争创优质工程。4质量检验程序4. 1检验程序建立工程质量保证体系，我公司按照GB/T19002-1994idtlSO9002：1994质量体系生产、安装和服务的质量保证模式己经建立了质量管理和质量保证体系，工程施工过程中的各项活动和作业应严格按照下列程序文件执行。Q/531-2-Z203-2000合同评审和协调合同评审程序Q/531-2-Z205-2000文件和资料控制程序Q/531-2-Z206-2000采购控制程序Q/531-2-Z211-2000检验、测量和试验设备控制程序Q/531-2-Z212-2000检验和试验状态标识程序Q/531-2-Z213-2000不合格品控制程序Q/531-2-Z214-2000纠正和预防措施控制程序Q/531-2-Z215-2000产品搬运、贮存、包装、防护和交付控制程序Q/531-2-Z216-2000质量记录控制程序Q/531-2-Z217-2000内部质量体系审核程序Q/531-2-Z218-2000培训工作程序Q/531-2-Z219-2000服务工作程序Q/531-2-Z220-2000统计技术采用程序Q531-2-Z306. 2-2000物资分承包方评定标准Q/531-2-Z309-2000施工组织设计编制导则Q/531-2-Z315-2000物资管理标准4.2本工程施工中必须执行以下技术规范、标准普通碎配合比设计技术规定(JGJ55-81)碎强度检验评定标准(GBJ
