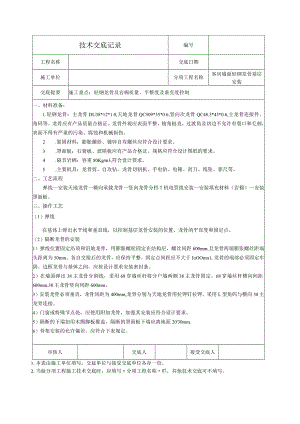

技术交底记录编号工程名称交底日期施工单位分项工程名称客房墙面轻钢龙骨基层安装交底提要施工重点：轻钢龙骨及岩棉质量、平整度及垂克度控制一、材料准备：1 .轻钢龙骨：主龙骨DU38*12*1.0,天地龙骨QC509*35*0.6,竖向次龙骨QC48.5*45*0.6,主龙骨连接件、角码等。龙骨应有产品质量合格证。龙骨外观应表面平整，棱角挺直，过渡角及切边不允许有裂口和毛刺，表面不得有严重的污染、腐蚀和机械损伤。2 .紧固材料：膨胀螺栓、镀锌自攻螺丝应符合设计要求。3 .罩面板：石膏板、玻镁板应有产品合格证。规格应符合设计图纸的要求。4 .隔音岩棉：容重80Kgm3,符合设计要求。5 .主要机具：龙骨剪、自攻钻、龙骨切割机、手电钻、电锤、刮刀、线坠、靠尺等。二、工艺流程弹线一安装天地龙骨一横向承载龙骨一竖向龙骨分档T机电管线安装一安装填充材料（岩棉）一安装罩面板。三、操作工艺（1）弹线在基体上弹出水平线和垂直线，以控制基层龙骨安装的位置、龙骨的平直度和固定点。（2）隔断龙骨的安装1）弹线位置固定沿顶和沿地龙骨，用膨胀螺栓固定在结构层，螺丝间距600mm,且龙骨两端膨张螺丝距端头距离为50mm。各自交接后的龙骨，应保持平整。固定点间距应不大于IoOOmn1,龙骨的端部必须固定牢固。边框龙骨与基体之间，应按设计要求安装密封条。2）在墙面弹出38主龙骨分割线，采用68穿墙丝杆将分户墙两侧38主龙骨固定，68穿墙丝杆横向间距600mm,38主龙骨竖向间距600mm。3）安装龙骨必须垂直，龙骨间距为400mm,龙骨分别与天地龙骨用拉钾钉拉钾。采用L型角码与横向38主龙骨连接。4）门窗或特殊节点处，应使用附加龙骨，加强其安装应符合设计要求。5）隔断的下端如用木踢脚板覆盖，隔断的罩面板下端应离地面20'30mm.6）骨架安装的允许偏差，应符合下表规定。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。技术交底记录编号工程名称交底日期施工单位分项工程名称客房墙面轻钢龙骨基层安装交底提要施工重点：轻钢龙骨及岩棉质量、平整度及垂克度控制交底内容:项次项目允许偏差（mm）检验方法1立面垂直3用2m托线板检查2表面平整2用2m直尺和楔型塞尺检查（3）安装隔音岩棉：在竖向龙骨形成的空腔内填充隔音岩棉，保证岩棉填塞密实、不脱落。（4）罩面板安装D罩面板安装，宜竖向铺设，其长边接缝应落在竖向龙骨上。曲面墙体罩面时，罩面板宜横向铺设。2）安装前应对预埋隔断中的管道和附于墙内的设备采取局部加强措施。3）安装胶合板的基体表面，应铺设平整，搭接严密，不得有皱折、裂缝和透孔等。4）罩面板就位后，用自攻螺丝将板材与轻钢龙骨紧密连接。自攻螺丝的间距为：沿板周边应不大于200mm；板材中间部分应不大于30Omn,螺钉与板边缘的距离应为1016mm。填充棉板进行隔声岩棉，应固定并避免受潮。隐蔽工程验收合格后再封闭罩面板。四、质量标准1 .主控项目（1）骨架隔墙所用龙骨、配件、墙面板、填充材料及嵌缝材料的品种、规格、性能和木材的含水率应符合设计要求。有隔声、隔热、阻燃、防潮等特殊要求的工程材料应有相应性能等级的检测报告（2）骨架隔墙工程边框龙骨必须与基体结构连接牢固，并应平整、垂直、位置正确。（3）骨架隔墙中龙骨间距和构造连接方法应符合设计要求骨架内设备管线的安装门窗洞口等部位加强龙骨应安装牢固位置正确，填充材料的设置应符合设计要求（4）木龙骨及木墙面板的防火和防腐处理必须符合设计要求（5）骨架隔墙的墙面板应安装牢固，无脱层、翘曲、折裂及缺损2 .一般项目（1）骨架隔墙表面应平整光滑、色泽一致、洁净、无裂缝、接缝应均匀、顺直（2）骨架隔墙上的孔洞、槽盒应位置正确，套割吻合、边缘整齐（3）骨架隔墙内的填充材料应干燥，填充应密实、均匀、无下坠（4）骨架隔墙面板安当克的允许偏差见下表。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存份。2.当做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。工程名称交底日期施工单位分项工程名称客房墙面轻钢龙骨基层安装交底提要施工重点：轻钢龙骨及岩棉质量、平整度及垂克度控制交底内容：项次项目允许扁差检验方法1纸面石膏板埃特板多层板硅酸钙板1立面垂直度3322用2m托线板检查2表面平整度3322用2m靠尺和塞尺检查3阴阳角方正2222用直角检测尺、塞尺编号技术交底记录五、成品保护1 .隔墙轻钢骨架及罩面板安装时，应注意保护隔墙内装好的各种管线。2 .施工部门已安装的门窗，已施工完的地面、墙面、窗台等应注意保护、防止损坏。3 .轻钢骨架材料，特别是罩面板材料，在进场、存放、使用过程中应妥善管理，使其不变形、不受潮、不损坏、不污染。4 .己安装的墙体不得碰撞，保持墙面不受损坏和污染。审核人交底人接受交底人1 .本表由施工单位填写，交底单位与接受交底单位各存一份。2 .当做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。
