接地体的安装.docx

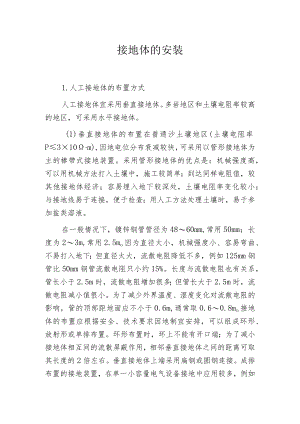

接地体的安装1.人工接地体的布置方式人工接地体宜采用垂直接地体。多岩地区和土壤电阻率较高的地区，可采用水平接地体。(1)垂直接地体的布置在普通沙土壤地区(土壤电阻率P3×10m),因地电位分布衰减较快，可采用以管形接地体为主的棒带式接地装置。采用管形接地体的优点是：机械强度高，可以用机械方法打入土壤中，施工较简单；到达同样电阻值，较其他接地体经济；容易埋入地下较深处，土壤电阻率变化较小；与接地线易于连接，便于检查；用人工方法处理土壤时，易于参加盐类溶液。在一般情况下，镀锌钢管管径为4860mm,常用50mm；长度为23m,常用2.5mo因为直径太小，机械强度小、容易弯曲、不易打入地下；但直径太大，流散电阻降低不多，例如125mm钢管比50mm钢管流散电阻只小约15%。长度与流散电阻也有关系，管长小于2.5m时，流散电阻增加很多；但管长大于2.5m时，流散电阻减小值很小。为了减少外界温度、湿度变化对流散电阻的影响，管的顶部距地面应不小于0.6m,通常取0.60.8mo接地体的布置应根据安全、技术要求因地制宜安排，可以组成环形、放射形或单排布置。环形布置时，环上不能有开口端；为了减小接地体相互间的流散屏蔽作用，相邻垂直接地体之间的距离可取其长度的2倍左右。垂直接地体上端采用扁钢或圆钢连接。成排布置的接地装置，在单一小容量电气设备接地中应用较多，例如小容量配电变压器接地。(2)水平接地体的布置在多岩地区和土壤电阻率较高(3×10P5×IOm)的地区，因地电位分布衰减较慢，宜采用水平接地体为主的棒带接地装置。水平接地体通常、采用40mm×4mm镀锌扁钢，或直径为1216mm的镀锌圆钢组成，可呈放射形、环形或成排布置。水平接地体应埋设于冻土层以下，一般深度为0.61m,扁钢水平接地体应立面竖放，这样有利于减少流散电阻。变配电所的接地装置，应敷设以水平接地体为主的人工接地网。2.接地装置的导体截面要求应符合热稳定和场压的要求，钢质接地体和接地线的最小尺寸见表1；铜、铝接地线只能用于地面以上，其最小尺寸见表2o表1钢质接地体和接地线的最小尺寸表2铜、铝接地线的最小尺寸单位：mm23 .接地体安装的其他要求除前面讲述的一些要求外，还应注意以下问题。交流电力电路同时采用自然、人工两种接地体时，应设置分开测量接地电阻的断开点。自然接地体应不少于两根导体在不同部位与人工接地体相连接。接地体埋设位置离独立避雷针接地体之间的地下距离不得小于3m；离建筑物墙基之间的地下距离不得小于1.5m；经过建筑物人行通道的接地体应采用帽檐式均压带做法。车间接地干线与自然接地体或人工接地体相连时，应不少于两根导体在不同地点连接。接地体所有连接处均应采用搭接焊，搭接部分的长度扁钢应不小于宽度的2倍，应有三个邻边施焊；圆钢应不小于直径的6倍，应在两侧面施焊，凡焊接处均应刷沥青油防腐。4 .接地线安装的其他要求除前面讲述的一些要求外，还应注意以下问题 金属构造件作为自然接地线时，用螺栓或钾钉紧固的接缝处应用扁钢跨接。作为接地干线的扁钢跨接线，截面应不小于IOOmm,作为接地分支跨接线时，应不小于48mm2o利用电线管本体作为接地线时，钢管管壁厚度应不小于1.5mm2,在管接头及分线盒处都应加焊跨接线。钢管直径在40mm以下时，跨接线应采用直径6mm圆钢，钢管直径为50mm以上时，应采用25mm×4mm的扁钢。 室内接地线可以明敷设或暗敷设。明敷设时应符合以下基本要求：接地干线沿墙距地面的高度一般应不小于0.2m；支持卡子距离墙面应不小于IOnini;卡子间距应不大于1%分支拐弯处应不大于03m;跨越建筑物伸缩缝时,应留有适当裕度，或采用软连接；穿越建筑物处，应采取加保护管等保护措施。接地线暗敷设时，接地干线的两端都应有明露部分。根据需要，沿干线可设置接地线端子盒，供连接及检测使用。 携带式用电设备应采用多芯线中的专用保护芯线（PE线）接地，此芯线严禁同时用作N线通过电流，严禁利用其他用电设备的中性线接地，中性线和保护线应分别与接地网连接。 接地线与电气设备连接时，采用螺栓压接，每个电气设备都应单独与接地干线相连接，严禁在一条接地线上串接几个需要接地的设备。
