微表处技术在治理沥青路面早期病害的应用.docx

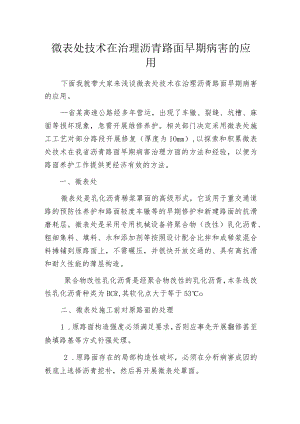

微表处技术在治理沥青路面早期病害的应用下面我就带大家来浅谈微表处技术在治理沥青路面早期病害的应用。省某高速公路经多年营运，出现了车辙、裂缝、坑槽、麻面等损坏现象，急需开展维修养护。相关部门决定采用微表处施工工艺对部分路段开展修复（厚度为IOmm）,以探索和积累微表处技术在我省沥青路面早期病害治理方面的方法和经验，以便为路面养护工作提供更经济有效的方法。一、微表处微表处是乳化沥青稀浆罩面的高级形式，它适用于重交通道路的预防性养护和路面轻度车辙等的早期修护和新建路面的抗滑磨耗层。微表处是采用专用机械设备将聚合物（改性）乳化沥青、粗细集料、填料、水和添加剂等按照设计配合比拌和成稀浆混合料摊铺到原路面上，不需碾压，并很快开放交通的、具有高抗滑和耐久性能的薄层构造。聚合物改性乳化沥青是经聚合物改性的乳化沥青，本条线改性乳化沥青种类为BCR,其软化点大于等于53o二、微表处施工前对原路面的处理1 .原路面构造强度必须满足要求，否则应事先开展翻修甚至换填路基等方式补强处理。2 .原路面存在的局部构造性破坏，必须在分析病害成因的根底上选择沥青挖补，然后再开展微表处罩面。3 .原路面的裂缝必须事先开展灌缝处理，否则原路面上宽度大于5mm的裂缝在通车后便会反射到路面上。4 .对深度在2540mm的车辙先开展多次车辙填充；深度在1525mm的车辙用车辙填补箱单独处理，深度小于15mm的局部车辙可直接做一次微表处罩面。5 .对原路面上的标线等先开展刨除，在微表处施工前应用鼓风机将路面渣滓等吹净，有油污的路面应彻底清洗干净。三、施工控制要点1 .集料及矿料级配集料中要有一定数量的粗料起骨架作用，粗料过少将会造成粗细集料之间嵌挤力下降，导致强度和高温稳定性降低，集料中还需要掺加适当数量的细料以保证稀浆的密实性、粘结性、耐久性和和易性；还应严格控制砂当量指标，低砂当量说明骨料中粘土含量较高，会导致石料与乳液裹附困难,成型后路面会产生细微裂缝。矿料的级配通常采用中粒式或粗粒式（JTGF40/MS-2或MS-3型），本次微表处施工矿料根据路段情况及业主的要求，采用了坚硬、粗糙、耐磨耗的玄武岩为粗集料（4.75-9.5mm）,其级配满足沥青混合料用粗集料要求；采用石灰岩为细集料（0-4.75mm）,其级配满足沥青混合料用细集料要求，合成JTGF40规范中MS-3型矿料级配，矿料级配见下列图。并严格控制机制山砂砂当量指标（砂当量不小于65%）。成型后的路面构造厚度为IOmm左右O2 .改性乳化沥青改性乳化沥青根据高速公路路面的情况和要求，我们选用BCR改性乳化沥青，主要特点是可提高高温稳定性，提高与骨料的粘附性，提高路面的抗剥落性，具有很好的韧性及粘韧性等。改性乳化沥青各项技术指标满足下表要求。微表处用乳化沥青技术要求：3 .填料一本混合料填料采用的P.032.5水泥。4 .水一一不得含有有害的可溶性盐类、能引起化学反应的物质和其它污染物，一般饮用水即可。5 .配合比一微表处混合料配合比设计，由国内沥青权威供产商科氏沥青材料公司出具。6 .微表处施工过程检验要求（微表处施工过程检验）四、在本工程施工中表达出的主要优点工期短，施工方便、施工使用人员少、施工速度快连续式微表处摊铺机在供料和天气状况良好的情况下保持连续工作，1天之内能摊铺300-40Ot微表处混合料，折合为6.4-85K长的标准车道，施工后05-2h即可成型通车，交通开放时间快，工期短，施工季节长，可以在不影响交通畅通的情况下开展路面的维修养护工作，特别适合于高等级公路及城市干道的快速维修和养护。抗磨耗和抗滑性能微表处封层的磨擦系数大，能够很好地提高路面的抗滑能力。在自然气象条件差的天气下，提高高速公路的行车安全性。防水功能，微表处具有很好的封层效果，在路面形成一个致密防水层，能够有效地阻止雨水渗透到路面下层，因其较薄的构造在桥面上使用，桥面也不会增加太大重量，也不会影响排水，防止桥面由于水损害而产生破坏、病害。降低费用，首先微表处罩面与沥青混凝土罩面相比，其构造厚度较薄，相应造价较低；其次由于微表处的预养护功能，在路面的寿命期内摊铺3-4次微表处封层，能够提高路面的使用寿命，降低道路维修养护费用。节能环保，与热拌沥青混合料相比，在常温条件下作业，降低能耗，符合环保要求。微表处可应用于沥青及水泥混凝土两种不同的路面上（在水泥路面上铺微表处，需洒粘层油）O五、小结通过该高速公路行车实践说明，微表处施工后的路面效果良好，有优良的修复车辙功能，与原路面粘结牢固，脱皮现象极少，微表处技术与其它的路面施工养护措施相比，具有施工快捷方便，大大缩短开放交通时间，节约能源，成本较低等优点，是一种功能完善的道路养护方法。因此，微表处技术以其优良的使用性能和显著的社会经济效益有着广泛的应用前景。
