建筑节能工程的施工方案确定.docx

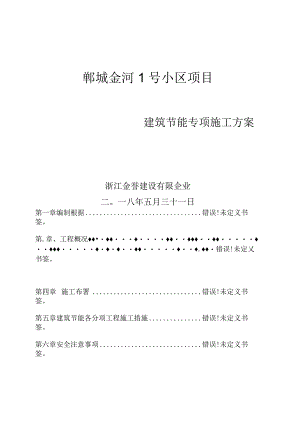

郸城金河1号小区项目建筑节能专项施工方案浙江金誉建设有限企业二。一八年五月三十一日第一章编制根据错误!未定义书签。第.章、工程概况.错误!未定乂书签。第四章施工布署错误!未定义书签。第五章建筑节能各分项工程施工措施错误!未定义书签。第六章安全注意事项错误!未定义书签。第七章验收监督错误!未定义书签。第八章节能施工安全生产及文明施工措施错误!未定义书签。第一章编制根据1、金河1号工程施工图纸2、山东省居住建筑节能设计原则DB37/5026-2023;3、山东省工程建设原则外墙外保温应用技术规程DBJl4-035-2023;4、国标建筑节能工程施工质量验收规范GB50411-2023；5、行业原则外墙外保温工程技术规程JGJ144-2023;6、中华人民共和国国务院令第530号民用建筑节能条例；7、建设部令第143号民用建筑节能管理规定；8、建筑工程施工质量验收统一原则(GB50300-2023)9、屋面工程质量验收规范(GB50207-2023)10、建筑地面工程施工质量验收规范(GB50209-2023)11、建筑工程施工质量评价原则(GB50375-2023)12、建筑电气工程施工质量验收规范(GB50303-2023)13、建筑给水排水及采暖工程施工质量验收规范(GB50242-2023)14、建筑施工高处作业安全技术规范(JGJ80-2023)15、建筑玻璃应用技术规程(JGJlI3-2023)16、建筑涂饰工程施工及验收规程(JG/T29-2023)17、建筑外门窗气密、水密、抗风压性能分级及检测措施(GB/T7106-2023)第二章工程概况一、项目概况工程名称：金河1号商住小区项目构造形式：框剪层数：18层/32层建设单位：山东鹏瑞置业有限企业设计单位：浙江泛城设计股份有限企业勘察单位：郸城县工程地质勘察企业监理单位：郛城县建设工程监理中心施工单位：浙江金誉建设有限企业二、工程位置本工程位于山东省荷泽市郭城县。地块位于郸城县城区内，东侧为宋金河，西侧为五道街，南侧为忠义路，北侧为金河路。该工程为棚户区改造项目，地块区位优势明显，场地平整，交通便利，南侧为开发商品房，北侧沿金河路为安顿用房，项目沿街设置商业用房。规划用地性质为商住用地。第三章工程节能设计一、节能设计做法本工程墙体材料采用加气混凝土砌块（B05级）；外墙采用80厚聚苯保温板（EPS）、涂料饰面；屋面采用100厚挤塑聚苯板（XPS）保温层；外窗采用塑钢中空玻璃推拉窗（5+12A+5中空玻璃）；分隔采暖与非采暖空间的隔墙及住宅建筑分户墙均采用水泥砂浆面层。二、其他节能设计规定：1、 外窗的（气密性等级不低于国标建筑外门窗气密、水密、抗风压性能分级及检测措施(GB/T7106-2023)规定的7级。单位缝长空气渗透量指标为1.Oql>0.5m3/(M.h),单位面积空气渗透量指标为3.0q2>l.5m3(M2.h)(>2、 外门窗框与门窗洞口之间的缝隙，采用聚氨酯高效保温材料填实，并用密封膏嵌缝，不得采用水泥砂浆填缝。3、 外墙挑出构件(雨篷、空调室外机搁板、外凸墙垛等)采用20厚颗粒保温砂浆或者20厚聚苯板。4、 防火隔离带保温材料为发泡水泥板，燃烧性能为A级，在每层楼层梁处持续设置一道。5、 外墙保温材料为聚苯板(EPS),其表观密度不不不小于20kgm3,导热系数为0.039w(m.k),燃烧性能为Bl级。6、 屋顶保温材料为挤塑聚苯板(XPS),其表观密度不不不小于32kgm3,导热系数为0.032w(mk),燃烧性能为BI级。7、 其他有关材料的性能应能符合外墙外保温应用技术规程DBJI4-035-2023及外墙外保温工程技术规程JGJl44-2023日勺规定。8、 围护构造保温应严格按照保温体系成套技术原则施工，不得更改系统构造和构成材料；9、 在对的使用和正常维护的条件下，外墙外保温工程时使用年限不应少于25年。第四章施工布署4.1、施工组织公司总工如MJWt7f¾f11atJ0rlTttEr划攵.Fnt-ZLniMWanm4.2施工措施根据本工程的实际状况，施工过程中可以到达各项规范的规定，特制定如下各项措施的基本原则，严格控制合理的施工工期，保证施工质量是此工程各项措施的控制目的。4.3施工段划分、施工次序外墙保温及涂料施工按外墙立面施工吊篮波及区域划分施工段，即：基层处理、粘结聚苯板、锚栓、挂网、抹抗裂层、涂料饰面为一种施工段。塑钢窗安装施工按楼层划分施工段，可以分层交叉安装。屋面保温为持续性施工，不分施工段。外墙保温及涂料施工次序：由下向上持续施工,基层清理、粘结聚苯保温板，打锚固钉；后由上向下粘贴网格布、抹抗裂砂浆；再由下向上刮外墙专用腻子；最终由上向下刷涂料。塑钢窗安装施工次序：窗框制作安装f窗扇制作f玻璃镶装f窗扇安装f窗扇清理。屋面保温施工次序：由下向上逐层（基层处理、放坡层、保温层、找平层、防水层、保护层）施工。4.4施工准备1、参与施工的有关人员要认真熟悉图纸、熟悉施工作法，掌握施工工序，做到心中有数。技术问题、图纸问题要在施工前得到处理与贯彻，及时办理设计变更洽商和技术核定单。2、及时编制施工技术方案并办理好审批手续。3、配置专人负责技术资料的搜集和整顿工作。4、组织培训施工人员纯熟掌握施工工艺。5、写好各工序书面技术交底，并在动工前组织工人进行交底。6、检查验收及施工作业条件。7、施工机具准备：电动搅拌器、开槽器、电锤、抹子、托板、密齿手锯、壁纸刀、拉线、粗砂纸、计量工具、2米靠尺、墨斗、外接电源设备。8、气候条件：操作地点环境和基底温度不低于5,风力不不小于5级，雨天不能施工。第五章建筑节能各分项工程施工措施一、屋面保温工程施工1、进场的屋面保温材料要有中文标志的出厂质量合格证、技术性能检测汇报、省认定证书、市立案证书等有关资料，压缩强度、导热系数等技2、检查批按屋面面积每IoOm2抽查一处，每处10m2,且不得少于3处。3、热桥部位的保温做法全数检查。4、保温隔热材料进场复检按同毕生产厂家、同一规格、同一批次为一种检查批，每个检查批随机抽取一组。屋面保温材料进行复试必须做如下几项检查：导热系数、密度、压缩强度。5、屋面保温作业条件D基层施工完毕后，将基层表面打扫洁净，并使之平整、干燥，经检查验收合格后，方可进行下道工序。2）穿过屋面和墙面等构造层的管根部位，应用细石混凝土填塞密实，将管根固定。3）保温材料的运送、寄存应注意防潮，防止损伤和污染，雨季应采用遮盖措施，防止水浸或雨淋。严禁在雨天进行保温层施工。6、屋面保温层施工措施挤塑聚苯保温板，接触面应洁净，用专用粘结剂铺平垫稳表面应与相邻两板日勺高度一致，防止产生冷桥。屋面保温层质量验收屋面保温隔热工程应对下列部位进行隐蔽工程验收，并应有详细的文字和图片资料：a基层；b保温层的敷设方式、厚度；C屋面热桥部位;d隔气层。主控项目用于屋面日勺保温隔热材料，其干密度或密度、导热系数、压缩强度、阻燃性必须符合设计规定和有关原则的规定。检查措施：检查材料的合格证、技术性能汇报、进场验收记录和复验汇报。屋面保温隔热层的敷设方式、厚度、及屋面热桥部位的保温隔热做法,必须符合设计规定和原则的规定。检查措施：观测检查、保温板或保温层采用针插法或剖开法用尺量其厚度。一般项目屋面保温隔热层敷设施工应符合下列规定：1）板材应紧贴（靠）基层、铺平垫稳、拼缝严密、找坡对的。2）板状保温材料的保温层厚度容许偏差为±5%,且不得不小于4mm。检查措施：观测检查，检查施工记录。7、屋面保温层成品保护D在已铺好的屋面保温层上不得直接行走、运送小车，行走线路应铺垫脚手板。2）保温层施工完毕后，应及时铺抹找平层，以减少受潮和进水，尤其是在雨季施工，更要及时采用遮盖措施。8、应注意的质量问题1）保温隔热层功能不良2）保温层厚度不均匀3）进场材料必须严格检查，如发现不合格品，立即退场。二、外墙外保温工程施工1、施工机具准备1）搅拌灰盘、灰斗，垂直运送机具（外用施工电梯或提高吊篮），水平运送手推车，冲击钻等。2）常用抹灰工具及抹灰检测工具，放线工具、线锤、水桶、剪子、铁锹、扫帚、托线板、方尺、钢板尺等。3）电线、接线板等辅助施工材料。2、施工作业条件1）外保温施工温度不不不小于零上5。2）外保温施工时风力不不小于5级。3）外保温施工前，将墙上的施工孔洞堵塞密实，外墙雨水管安装完毕。3、外墙保温施工措施3.1样板制度外墙外保温大面积施工前应在现场采用相似材料、构造做法制作样板墙或样板间，并经甲方和监理验收确认后再行大面积施工。3.2施工工序聚苯板粘贴由下至上方向施工，抹面砂浆由上至下方向施工。施工次序为：安装锚固件挂网3布（钢丝网）抹面砂浆做面层3. 3施工要点3.1.1 测量、放线和排版（1）测量措施：所有外墙作业均以定位点为准，用钢尺、经纬仪、水准仪、线坠按规定测量出基准点，引出至外墙外保温操作线。（2）水平点：以本工程构造高程定位线为基准点，引出至构造外墙，用水准仪校验。（3）垂直点：以本工程构造定位线为基准垂直定位线，引出至构造外墙。用经纬仪或线坠校验。（4）打靶放线：在墙面阴阳角处设置控制点；弹线分割时，应在建筑外墙大角及其他必要处挂设垂直基准线。以定位线为基准点，悬挂25kg钢丝线坠，线坠的垂直线为外墙保温层。（5）现场弹线排版，已确定各板块实际尺寸。3. 3.2配制聚合物水泥胶粘剂（1）集中搅拌，专人定岗，设置两只洁净日勺聚合物砂浆搅拌塑料容器,为专用搅拌容器。（2）先往搅拌容器内注入少许的清水，再陆续加入聚合物干混砂浆，边加边搅拌，直到搅拌均匀且稠度适中为止。保证预涂粘结剂应有一定粘度，以维持刚粘上的聚苯板不滑落，加水时严格控制水量，防止加水过多,水灰比为1：3左右。（3）将配好日勺粘结剂静置5分钟，再搅拌一次，只要预涂粘结砂浆还没有初凝（5分钟内），可以加少许水或干混砂浆进行调和。调好的粘结剂最佳在1小时内使用完，最长不超过3小时，夏季不适宜超过2小时。3.3.3粘贴聚苯保温板（1）根据排版剪裁保温板。（2）保温板的粘贴采用点框法粘贴，用抹子在每块聚苯板的粘贴面（原则板尺寸为1200*600*8OmnI）周围涂上宽约5cm,厚度ICIn的胶粘剂，然后再在中间区域刮8块直径约10厘米、厚约3-6毫米的粘结点，此粘结点必须布置均匀，保证每块板粘贴面积250虬（3）粘贴聚苯板时应轻揉均匀挤压，保证粘贴牢固，随即用2m靠尺检查平整度和垂直度；排板时按水平次序排列，上下错缝保证持续结合。板缝要及时清理粘贴聚苯板时溢出的胶粘剂。在墙拐角处，应先排好尺寸,裁切聚苯板使其粘贴时垂直交错连接，保证拐角处顺直。在粘贴窗洞口四角时，应用整板裁切，防止窗洞口四边与聚苯板接缝形成通缝。（4）细部构造凡被切割的聚苯板，应打磨顺直后再粘贴上墙；上墙时不相临聚苯板间隙不不小于1.5mm,滑动就位；聚苯板粘贴过程中，用靠尺随时检查平整度；聚苯板错缝搭接为1/2板长，局部墙面不符聚苯板模数的，但不不不小于200mm；墙角处聚苯板应交错互锁，门窗洞口
