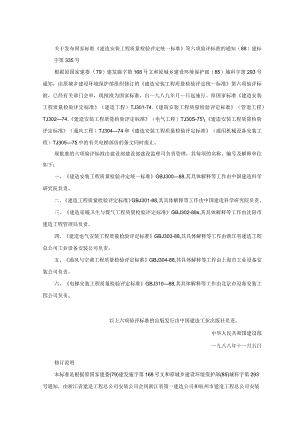

关于发布国家标准建造安装工程质量检验评定统一标准等六项验评标准的通知（88）建标字第335号根据原国家建委（79）建发施字第168号文和原城乡建设环境保护部（85）城科字第293号通知，由原城乡建设环境保护部组织修订的建造安装工程质量检验评定统一标准第六项验评标准，已经有关部门会审，现批准为国家标准，自一九八九年月一日起施行。原国家标准建造安装工程质量检验评定标准（建造工程）TJ301-74.建筑安装工程质量检验评定标准（管道工程）TJ30274.建造安装工程质量检验评定标准（电气工程）TJ30S-75建造安装工程质量检验评定标准（通风工程）TJ30474和建造安装工程质量检验评定标准（通用机械设备安装工程）TJ30575中的有关电梯部份的条文同时废止。现批准的六项验评标准由建设部建设部建设监理司负责管理，其每项的名称、编号及解释单位如下：一、建造安装工程质量检验评定统一标准GBJ30088,其具体解释等工作由中国建造科学研究院负责。二、建造工程质量检验评定标准GBJ301-88,其具体解释等工作由中国建造科学研究院负责。三、建造采暖卫生与煤气工程质量检验评定标准GBJ302-88s,其具体解释等工作由沈阳市建造工程管理局负责。四、建造电气安装工程质量检验评定标准GBJ303-88,其具体解释等工作由浙江省建造工程总公司工业设备安装公司负责。五、通风与空调工程质量检验评定标准GBJ304-88,其具体解释等工作由上海市工业设备安装公司负责。六、电梯安装工程质量检验评定标准GBJ31088,其具体解释等工作由北京市设备安装工程公司负责。以上六项验评标准的出版发行由中国建造工业出版社负责。中华人民共和国建设部一九八八年十一月五日修订说明本标准是根据原国家建委(79)建发施字第168号文和原城乡建设环境保护部(85)城科字第293号通知，由浙江省建造工程总公司安装公司会同浙江省第一建造公司和杭州市建造工程总公司安装公司组成修订组，对建造安装工程质量检验评定标准TJ30375电气工程进行修订，修订后改名为建造电气安装工程质量检验评定标准。在修订过程中，做了广泛的调查研究，综合了各方面的意见，在写出初稿、征求意见稿、和送审稿之后，发至各地征求意见，并组织了试用，最后召开全国会议审查定稿。针对当前建造电气安装工程的发展情况，本标准除保留原标准合用条文外，还增加了配线用钢索工程；补充了新材料、新设备的内容，如电缆托架、有载调压变压器、塑料槽板等。突出了安全用电和使用功能。强调了工程质量要在施工全过程进行检验和控制，并将分项工程中的主要项目改为保证项目，普通项目改为基本项目，有允许偏差项目改为允许偏差项目，同时，对基本项目尽可能地给出量的指标，并规定了“合格”和“优良”两个质量等级标准。本标准共五章十七节，并附有检验工具表和用词说明。在执行本标准的过程中，请将意见和有关资料寄交浙江省建造工程总公司安装公司，以便今后修订时参考。建设部建设监理司1988年10月24日建造电气安装工程质量检验评定标准GBJ303-88主编部门：中华人民共和国原城乡建设环境保护部批准部门：中华人民共和国建设部实行日期：一九八九年九月一日第一章总则第1.0.1条为了统一建造电气安装工程质量检验评定方法，促进企业加强管理，确保工程质量，特制定本标准。第1。2条本标准合用于电压为IOKV及以下新建的普通工业与民用建造电气安装工程质量的检验和评定。第10.3条本标准主要指标和要求是根据电气装置安装工程施工及验收规范GBJ23282(以下简称“施工规范”)的规定提出的。执行本标准时，尚应遵守建造安装工程质量检验评定统一标准GBJ30088的规定。第1.0.4条由本标准检验和评定的建造电气安装工程，其设备、器具、材料和原料的质量均应符合国家现行有关技术标准。第1.0.5条使用引进装置或者器材的工程，以及利用旧设备、旧器材的拆建、改建工程，其工程质量的检验和评定，可根据具体情况参照本标准执行。第二章路线敷设第一节架空路线和杆上电气设备安装工程(I)保证项目第2.1.1条高压绝缘子的交流耐压试验结果和高压电气设备的试验调整结果必须符合施工规范规定。检查数量全数检量。检验方法检查绝缘子耐压试验记录和电气设备试验调整记录。第2.1.2条高压瓷件表面严禁有裂纹、缺损、瓷釉烧坏等缺陷。检查数量电气设备的瓷件全数检查：路线绝缘子抽查不少于10%,重点检查承力杆上的绝缘子。检验方法观察检查和检查安装记录。第2.1.3条导线连接必须密切、坚固，连接处严禁有断股和损伤；导线的接续管在压接或者校直后严禁有裂纹。检查数量全数检查。检验方法观察检查和检查安装记录。第2.1.4条钢圈连接的钢筋混凝土电杆，钢圈焊缝的焊接必须符合施工规范的规定。焊接后，电杆的弯曲度不超过其长度的2/1000。检查数量抽查10%,但不少于5支。检验方法观察检查、检查焊接记录或者实测。（三）基本项目第2.1.5条横担和绝缘子及金具安装应符合以下规定：合格：平整、坚固，横担与路线中心线的角度正确，黑色金属零件防腐保护完整。优良：在合格基础上，横担与电杆间接触密切，连接螺栓罗纹露出螺母23扣。黑色金属零件镀锌层良好，无缺陷。检查数量抽查10%,但不少于5处。检验方法观察、手扳动检查。第2.1.6条拉线及撑杆安装应符合以下规定：合格：位置正确，金具齐全，连接坚固，同杆的各条拉线均受力正常，无松股、断股和抽筋现象。优良：在合格基础上，拉线（撑杆）与电杆的夹角正确，拉线（撑杆）坑填土防沉台尺寸正确，导线紧线后电杆梢无明显偏移。检查数量抽查10%,但不少于5组。检验方法观察，手扳动检查。第2.1.7条导线架设应符合以下规定：合格：导线与绝缘子固定可靠，导线无断股、扭绞和死弯；超量磨损的线段和有其他缺陷的线段修复完好。优良：在合格基础上，导线没有因施工不当造成加固或者修复。检查数量抽查路线档数的10%,但不少于5档。检验方法观察检查和检查安装记录。第2.1.8条路线的跳线、过引线和引下线布置应符合以下规定：合格：导线间及导线对地间的最小安全距离符合施工规范规定。优良：在合格基础上，导线布置合理、整齐，线间连接的走向清晰，辨认方便。检查数量对杆上跳线处、拉线穿过导线处、引下线与架空线交叉处和横担间的过引线处全数检查。检验方法观察或者实测检查。第2.1.9条杆上电气设备安装应符合以下规定：合格：位置正确、固定牢靠、部件齐全，操动机构动作灵便、准确，导线与设备端子连接密切可靠。优良：在合格基础上，安装平整，成排的罗列整齐、间距均匀、高度一致。检查数量全数检查。检验方法观察和试操作检查。第2.1.10条路灯安装应符合以下规定：合格：灯位正确、固定牢靠，杆上路灯的引线应拉紧；庭园路灯的灯柱稳固垂直，其根部接线箱盖板齐全、防水措施良好。优良：在合格基础上，灯具清洁：成排安装的罗列整齐。检查数量按灯具型号或者类别不同各抽查10%,但不少于10套。检验方法观察检查。第2.1.11条电气设备、器具和非带电金属部件的接地（接零）支线敷设应符合以下规定：合格：连接密切、坚固，接地（接零）线截面选用正确，需防腐的部份涂漆均匀无遗漏。优良：在合格基础上，路线走向合理，色标准确，涂刷后不污染设备和建造物。检查数量抽查5处。检验方法观察检查。（In）允许偏差项目第2.1.12条电杆组立、导线弛度的允许偏差和检验方法应符合表2.1.12的规定。检查数量电杆抽查10%,但不少于5基；导线抽查5档。电杆组立、导线弛度允许偏差和检验方法表2.1.12项次项目允许偏差检验方法电直线单杆和组合双杆中心的横向位置50mm杆偏移1组组合双杆两杆高差月20mmI水准仪、经纬仪或者拉线和尺量检查立电杆垂直度(即杆梢倾斜位移)0.5D导实际与设计值差±5%线2弛同一档内导线间弛度差50mm尺量检查度注：D为电杆梢径。第二节电缆路线工程(I)保证项目第2.2.1条电缆的耐压试验结果，泄漏电流和绝缘电阻必须符合施工规范规定。检查数量全数检查。检验方法检查试验记录。第2.2.2条电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷；直埋敷设时，严禁在管道的上面或者下面平行敷设。检查数量全数检查。检验方法观察检查和检查隐蔽工程记录。第2.2.3条电缆终端头和电缆接头的制作、安装必须符合下列规定：一、封闭严密，填料灌注饱满、无气泡、无渗油现象：芯线连接密切，绝缘带包扎严密，防潮涂料涂刷均匀；封铅表面光滑，无砂眼和裂纹。二、交联聚乙烯电缆头的半导体带、屏蔽带包缠不超越应力锥中间最大处，锥体坡度匀称，表面光滑。三、电缆头安装、固定牢靠，相序正确。直埋电缆接头保护措施完整，标志准确清晰。检查数量按不同类别的电缆头各抽查10%,但不少于5个。检验方法观察检查和检查安装记录。（三）基本项目第2.2.4条电缆支、托架安装应符合以下规定：合格：位置正确，连接可靠，固定牢靠，油漆完整，在转弯处能托住电缆平滑均匀的过渡，托架加盖部份盖板齐全。优良：在合格基础上，间距均匀，罗列整齐，横平竖直，油漆色泽均匀。检查数量按不同类型的支、托架各抽查5段。检验方法观察检查。第225条电缆保护管安装应符合以下规定：合格：管口光滑，无毛刺，固定牢靠，防腐良好。弯曲处无弯扁现象，其弯曲半径不小于电缆的最小允许弯曲半径；出入地沟、隧道和建造物的保护管口封闭严密。优良：在合格基础上，弯曲处无明显的折皱和不平；出入地沟、隧道和建造物，保护管坡向及坡度正确。明设部份横平竖直，成排敷设的罗列整齐。检查数量按不同敷设方式，场所各抽查5处。检验方法观察检查。第2.2.6条电缆敷设应符合以下规定：合格：一、坐标和标高正确，罗列整齐，标志桩、标志牌设置准确；有防燃、隔热和防腐蚀要求的电缆保护措施完整。二、在支架上敷设时，固定可靠，同一侧支架上的电缆罗列顺序正确，控制电缆应放在电力电缆的下面，IKV及其以下的电力电缆应放在IKV以上电力电缆的下面；直埋电缆的埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平行或者交叉的最小距离均应符合施工规范规定。优良：在合格基础上，电缆转弯和分支处不紊乱，走向整齐清晰；电缆的标志桩、标牌清晰齐全；直埋电缆的隐蔽工程记录及简图齐全、准确。检查数量按不同敷设方式各抽查5处。检验方法观察检查和检查隐蔽工程记录及简图。第2.2.7条电缆及其支、托架和保护管接地(接零)支线敷设的检验和评定应按本标准第2.1.11条的规定进行。(In)允许偏差项目第2.2.8条明设电缆支架安装允许偏差、电缆最小弯曲半径和检验方法应符合表2.2.8的规定。检查数量支架按不同类型各抽查5段；电缆按不同类别各抽查5处。支架安装允许偏差，电缆弯曲半径和检验方法表2.2.8项次项目允许偏差或者弯曲半径检验方法1明设成排支架相到高低差10mm拉线和尺量检查电油浸纸绝缘电力电单芯>20d绕缆夕-÷÷齐心>15d最小橡皮绝橡皮或者聚氯乙烯护套>10d2允缘电力电裸铅护套15d尺量检查许弯缆铅护套钢带铠装20d曲塑料绝缘电
