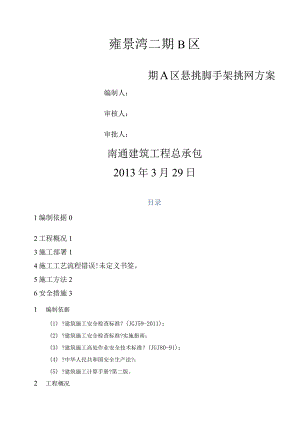

雍景湾二期B区期A区悬挑脚手架挑网方案编制人：审核人：审批人：南通建筑工程总承包2013年3月29日目录1编制依据02工程概况13施工部署14施工工艺流程错误!未定义书签。5施工方法26安全措施31 编制依据(1) ?建筑施工安全检查标准？(JGJ59-2011)；(2) ?建筑施工安全检查标准?实施指南；(3) ?建筑施工高处作业安全技术标准？(JGJ80-91)；(4) ?中华人民共和国安全生产法?；(5) ?建筑施工计算手册?第二版。2 工程概况本工程为雍景湾二期B小高层，本工程位于苏州工业园区唯亭镇亭盛街东，南泗路北。建设单位为苏州双湖房地产，设计单位为苏州市工业园区规划设计研究院有限责任公司，监理单位为上海鼎业民防建设咨询。施工单位为南通建筑工程总承包。本标总建筑面积122334.38m20地下面积23977.98肝。地上建筑面积17622.9nf。为防止主体施工时高空物体坠落伤害造成安全事故，特编制本方案。3施工部署为了防止高处坠落，1#楼9层；2#、3#楼8层；12#、15#、23#楼7层；22#>29#、32#楼8层；33#楼8层；34#楼8层、13层；35#楼8层；36#楼9层随悬挑脚手架各设置一道水平挑网，水平挑网外挑2.53m°楼座层数悬挑层挑网层备注1#148层9层2#、3#127层8层12#、15#、23#166层、11层7层22#、29#、32#187层、13层8层33#157层8层34#167层8层35#147层8层36#158层9层4施工工艺流程搭设：安装挑网架斜杆一安装纵向水平杆一安装大眼网和密目网一展开大眼网和密目网一加固挑网架斜杆。第一步，安装挑网架斜杆，斜杆下部与外架外侧横杆连接，上部靠紧脚手架；第二部,在斜杆上部安装纵向水平杆；第三步，在斜杆上部水平杆和外架横杆上绑上大眼网和密目网各一道；第四步，松开大眼网和密目网，让斜杆上部慢慢离开外架，直至大眼网和密目网撑紧；第五步，拧紧斜杆下部与外架横杆连接的扣件螺栓，保证挑网架稳定结实。撤除：适当松开斜杆下部扣件螺栓，斜杆能转动即可一拉动大眼网和密目网靠近外脚手架一撤除密目网和大眼网一撤除纵向水平杆一撤除挑网架斜杆。密目网需做贯穿试验、冲击试验；大眼网（平网）要满足以下要求：每张的重量不宜超过15kg,并要能承受80ON的冲击力，网目边长不得大于IoCm等。5施工方法各楼水平挑网设置在主体构造的预留拉结点上设置一道水平挑网，外挑3m。水平挑网一端连接在主体构造预留拉结点上，一端连接在4）48X2.75钢管搭设水平杆上，水平杆用斜杆与外架下层横杆连接结实，斜杆间距不大于3m,剖面图见以以下图：挑网与水平成10°角，向内部倾斜。水平挑网必须稳固有效，密目网和大眼网用18#铁丝扎牢。遇建筑物阳角位置，在外架下部横杆上加一根横杆，用两根斜杆固定在该横杆上，斜杆上部连接水平杆固定大眼网和密目网，阳角外挑架示意图见以以下图:6安全措施(1)施工前，应逐级进展安全技术教育及交底，架子工必须按标准要求戴好安全帽，系好安全带，高挂低用，搭设挑网架时，把安全带挂在上一楼层楼面的可靠位置，未经落实不得进展施工。(2)高处作业中的安全标志、工具、仪表、电气设施和各种设备，必须在施工前加以检查，确认其完好，方能投入使用。(3)攀登和悬空高处作业人员及搭设高处作业安全设施的人员，必须经过专业技术培训及专业考试合格，持证上岗，并必须定期进展体格检查。(4)施工中对高处作业的安全技术设施，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停顿作业。(5)施工作业场所有坠落可能的物件，应一律先行撤除或加以固定。高处作业中所用的物料，均应堆放平稳，不阻碍通行和装卸。工具应随手放入工具袋；作业中的临边、走道、通道板和登高用具，应随时清扫干净；拆卸下的物件及余料和废料均应及时清理运走,不得任意乱置或向下丢弃，传递物件制止抛掷。(6)雨天和雪天进展高处作业时，必须采取可靠的防滑、防寒和防冻措施，水、冰、霜、雪均应及时去除。对进展高处作业的高耸建筑物，应事先设置避雷设施。遇有六级以上强风、浓雾等恶劣气候，不得进展露天攀登与悬空高处作业。暴风雪及台风暴雨后，应对高处作业安全设施逐一加以检查，发现有松动、变形、损坏或脱落等现象，应立即修理兀音1O(7)因作业必需临时撤除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠措施，作业后应立即恢复。(8)特殊情况下如无可靠的安全设施，必须系好安全带并扣好保险钩，或架设安全网。(9)挑架等撤除时，下方不得有其他操作人员。(10)楼层内小块木方、模板、垃圾等容易被风吹出楼面的，必须及时清理出楼面，以防止高空坠落。
