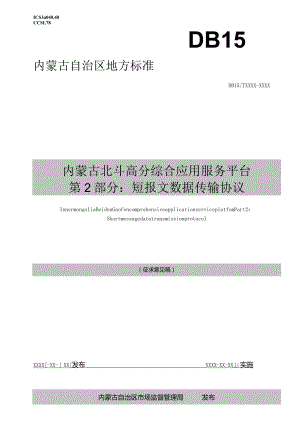

ICS3a040.40CCSL78DB15内蒙古自治区地方标准DB15/TXXXX-XXXX内蒙古北斗高分综合应用服务平台第2部分：短报文数据传输协议InnermongoliaBeidouGaofencomprehensiveapplicationserviceplatfomPart2：Shortmessagedatatransmissionprotocol（征求意见稿）XXXX-XX-XX发布XXXX-XX-XXjj实施内蒙古自治区市场监督管理局发布目次前言.111范围12规范性引用文件13术语和定义14协议基础14.1 数据传输约定14.2 预留字段15协议格式25.1 报文通信申请25.2 报文通信信息25.3 应急搜救和定位报告申请35.4 应急搜救和定位报告信息35.5 发射申请反馈状态46子协议数据格式46.1 子协议分类46.2 电文内容数据格式56.21 格式说阻51.1 1.1基本格式51.2 1.2子协议消息头数据格式51.3 1.3时间格式51.4 1.4经纬度格式61.5 1.5目标数值（含小数）的处理方式66.22 双向信息数据格式66.221通信回执（0x01、OxAl）66.222透传数据（OXO5、0xA5）66.223短报文-短信息互转（OXo6、0xA6）76.224语音短信息互转（OXO7、0xA7）76.225文件传输（OXo8、0xA8）76.23终端上报至平台数据格式86.231 位置&状态&告警数据上报（OXO2）86.232 参数配置信息上报（0x03）96.233 3基本信息上报（0x04）96234自检信息上报（0x09）106.234 台下发至终端数据格式106.241 终端参数设置指令下发（0xA2）106.242 参数配置查询指令下发（0xA3）H6.243 基本信息查询指令下发（0xA4）H,Z.刖百本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由中共内蒙古自治区委员会军民融合发展委员会办公室提出。本文件由内蒙古自治区军民融合标准化技术委员会(SAM/TC57)归口。本文件起草单位：内蒙古自治区军民融合发展研究中心、航天恒星科技有限公司、内蒙古卫星应用产业协会。本文件主要起草人：内蒙古北斗高分综合应用服务平台第2部分：短报文数据传输协议1范围本文件规定了内蒙古北斗高分综合应用服务平台短报文数据传输的协议基础、协议格式及自协议数据格式。本文件适用于内蒙古北斗高分综合应用服务平台（以下简称“平台”）与北斗终端之间通过短报文进行的数据传输。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T39267-2020北斗卫星导航术语北斗三号民用终端通用数据接口要求3术语和定义GB/T39267-2020与北斗三号民用终端通用数据接口要求界定的术语和定义适用于本文件。4协议基础4-1数据传输约定终端与平台之间的通信方式北斗RDSS通信，数据传输约定、格式均参照北斗三号民用终端通用数据接口要求（简称北三协议）中的内容。本文件通用语句标识符见表1。表1通用语句标识符语句标识符语句内容备注TCQ报文通信申请TCI报文通信信息EPI应急搜救和定位报告信息EPQ应急搜救和定位报告申请FKI发射申请反馈状态本文件所有的子协议均基于TCQ、TCl进行扩展，扩展内容为通信数据内容。4.2预留字段本文件中的预留字符见表2,这些字符用于语句和字段定界，不应把它们用在数据段中。表2预留字符字符十六进制十进制含义<CR>OD13回车-语句定界符结束<LF>OA10换行$2436参数语句定界符开始*2A42和校验字段定界符2C44字段定界符5C92预留5E94用十六进制表示的编码定界符7E126预留<del>7F127预留5协议格式5.1 报文通信申请功能描述：报文通信申请，输入语句，用于设置终端发送报文通信申请。格式：$CCTCQ,x,x,%Exx*hh<CR><LF>语句格式说明见下表3。表3TCQ语句格式说明序号名称取值范围单位说明1收信方ID报文通信收信方ID2频点1-51-5:LfOLf4见注13入站确认申请1-2一1：不需要确认；2：需要确认4编码类别1-51：汉字，2：代码，3：混编，4：压缩汉字，5：压缩代码5通信数据L编码类别为“F时，传输内容为计算机内码，每个汉字16bit,高位在前；2 .编码类别为“7时，传输内容为ASCn码字符，如代码8以ASCU码字符g（HEX38）标识；3 .当编码类别为零'时，传输内容为汉字代码混合，输出的BCD码起始位“AT;见注26报文通信频度一秒0为单次，关闭连续在RMO里关注1：当入站频点为Lf0、Lf40r注2：如果采用Ln）频点入站，字；如果采用Lf4频点入站，10匕入站速率及发射功率加通信长度不应超过120个，§信长度不应超过40个汉名2照相应ICD约定值设置；又字；如果采用LF1、Lf2频点入站，通信长度不应超过100O个汉5.2 报文通信信息功能描述：报文通信信息，输出语句，终端收到报文通信信息。格式：$BDTCLXKKhhmlnSs,x,cc*hh<CR><LF>o语句格式说明见下表4。表4TCl语句格式说明序号名称取值范围单位说明1发信方ID报文通信发信方ID2频点1-41：SI,2：S2C,3:预留，4：B2b3时间时分秒UTC时（东八区）4编码类别1-51：汉字，2：代码，3：混编，4：压缩汉字，5：压缩代码5数据标识0-10：即时，1：邮箱6通信数据1 .编码类别为“r时，传输内容为计算机内码，每个汉字I6bit,高位在前；2 .编码类别为“7时，传输内容为ASCn码字符，如代码8以ASCn码字符，8（HEX38）标识；3 .当编码类别为学时，传输内容为汉字代码混合，输出的BCD码起始位"A4'见注L注1：如果接收频点为Sl,通信长度不应超过120个汉字；如果接收频点为S2C时，通信长度不应超过1000个汉字；如果接收频点为B2b,通信长度不应超过40个汉字。5.3 应急搜救和定位报告申请功能描述：应急搜救和定位报告申请，输入语句，用户发送定位报告或应急救援申请。格式：SCCEPQ,x.x,¾x,x.xx,x.x,xc-c*hh<CR><LF>o语句格式说明见下表5。表5EPQ语句格式说明序号名称取值范围单位说明1收信方ID定位报告收信方北斗卡号2定位报告模式1-51 ：RDSS定位报告（无测高）；2 ：RDSS定位报告（有测高）；3 ：广义RDSS定位报告；4 ：普通位置报告，无需增加手动经纬高协议，终端可以通过RNSS定位自动添加本地位置；5 ：自适应，根据场景发送定位报告。其他见注L3入站频点0-50：代表自适应频点入站；1-5：Lf0-Lf4o其他见注24入站速率1-41-4档速率5紧急标识1-31：应急搜救，2：标准定位报告，3：精密定位报告。其他见注36高程值可变长米可正可负7搜救类型1-31：呼救申请，2：呼救取消，3：前向分身鉴别8频度一秒0：单次申请，并停止连续发送；也可在RMo里关闭9入站功率0-1000.5dB0：代表最小功率入站；100：代表最大功率入站10搜救业务数据或者状态数据长度一搜救业务数据或者状态数据的BlT数11搜救业务数据/状态数据BCD码，见注4注1：如果定位报告模式为普属注2:入站频点Lfo为北斗二号注3：如果紧急标识为标准定£注4：该字段为搜救业务数据目长为159个BCD码。务位置报告时，6,7均置为空或为0；WSS入站频点，Lfl和Lf2为北斗三号民用入站频点，Lf4为全球通信业务频点；Z报告时，7置为空或为0;如果紧急标识为精密定位报告时，6.7均置空或为0；t者状态数据，用BCD码表示，低位补零,搜救业务数据最长为117个BCD码，状态数据最5.4 应急搜救和定位报告信息功能描述：应急搜救和定位报告信息，输出语句，终端接收到定位报告或应急救援信息。格式：SBDEPl,xx,Xjx,jx,hhmmss.syyyyy.yy,lULiXxx,xc,x,x>xx,c-c*hh<CR><LF>o语句格式说明见下表6。表6EPQ语句格式说明序号名称取值范围单位说明1发信方ID定位报告发信方ID2收信方ID一一定位报告收信方ID3接收频点1-3一1：Sl12：S2C,3:预留,4：B2b序号名称取值范围单位说明4紧急标识1-31：应急搜救，2:标准定位报告，3:精密定位报告。其他见注35定位报告模式1-41 ：RDSS定位报告；2 :广义RDSS定位报告；3：普通位置报告；4：搜救中心指示代码（仅当紧急标识为1时才有）6时间一7经度一8经度标志E/W一9纬度一一一10纬度标志N/S一一11高程米12高程单位M一一13高程异常米一14高程异常单位M一一15精度指示1-2一16多值解1-2一一17搜救业务子类型1-4一一18搜救中心指示类型1-4一19搜救业务数据或者状态数据长度搜救业务数据或者状态数据的BlT数20搜救业务数据/状态数据BCD码，见注2注1：如果定位报告模式为标）1注2:该字段为搜救业务数据且长为159个BCD码；注3:“收信方ID”字段需动态学隹位置报告时，12,M,15不为空；文者状态数据，用BCD码表示，低位补零；搜救业务数据最长为117个BCD码，状态数据最IJ断，部分数据无该字段。5.5 发射申请反馈状态功能描述：发射申请反馈状态，输出语句。设备向用户反馈入站发射类型，成功与否及原因等。格式：$BDFKI,hhmmss.ss,
