废水方案.docx

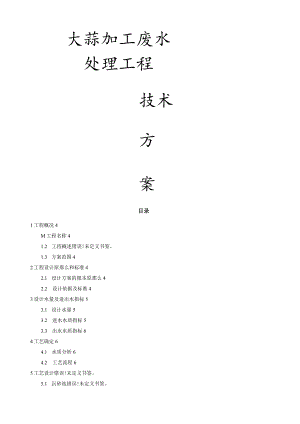

大蒜加工废水处理工程技术方案目录1工程概况4M工程名称41.2 工程概述错误!未定义书签。1.3 方案范围42工程设计原那么和标准42.1 设计方案的根本原那么42.2 设计依据及标准43设计水量及进出水指标53.1 设计水量53.2 进水水质指标53.3 出水水质指标64工艺确定64.1 水质分析64.2 工艺流程65工艺设计错误!未定义书签。5.1 沉砂池错误!未定义书签。5.2 集水池错误!未定义书签。5.3 微滤机错误!未定义书签。5.4 初沉池错误!未定义书签。5.5 综合调节池错误!未定义书签。5.6 气浮机错误!未定义书签。5.7 水解酸化池错误!未定义书签。5.8 接触氧化池错误!未定义书签。5.9 絮凝二沉池错误!未定义书签。5.10 清水池错误!未定义书签。5.11 污泥池错误!未定义书签。5.12 设备间错误!未定义书签。6总平面及高程布置66.1 设计原那么66.2 总平面布置16.3 高程布置76.4 主要管线布置77供配电78公用工程设计88.1 给排水工程88.2 环境保护88.3 节能89人员编制9IO工程投资估算及主要技术经济指标错误!未定义书签。10.1 土建投资估算错误!未定义书签。10.2 设备投资估算错误!未定义书签。10.3 投资总述错误!未定义书签。11运行本钱分析错误!未定义书签。12售后效劳及安装调试912.1 技术人员培训912.2 设备质量及售后效劳的承诺912.3 质量保证措施1012.4 安装及工期保证措施1013设计单位简介错误!未定义书签。13.1 公司简介错误!未定义书签。13.2 公司主营业务错误!未定义书签。13.3 公司近三年业绩错误!未定义书签。1工程概况1.1 工程名称200td大蒜加工废水处理工程1.2 方案范围本方案的主要范围：提出污水处理工程的工艺技术方法、处理流程，并初步确定其主要设备选型，总平面布置，水、电供给方案，投资估算等。2工程设计原那么和标准2.1 设计方案的根本原那么(1)结合实际情况，最大限度利用现有设备、设施，提出工程造价低、运行费用低的技术。(2)保证废水治理工艺先进、合理、经济、可靠。(3)设备选择技术指标先进、性能稳妥可靠，价格合理，灵活性强。(4)运行管理方便，运转方式灵活，操作维护管理简便。(5)总图布置紧凑、合理，尽量缩短工艺管线，节省用地，减少投资。2.2 设计依据及标准设计依据污水综合排放标准GB8978-1996室外给水设计标准GB50013-2006室外排水设计标准GB50014-2006(2023年版)城镇污水处理厂污染物排放标准GB18918-2002建筑给水排水设计标准GB50015-2003(2023年版)建筑设计防火标准GB50016-2023地下工程防水技术标准GB50108-2001建筑结构可靠度设计统一标准砌体结构设计标准混凝土结构设计标准建筑抗震设计标准OOkV以下变配电所设计标准GB50068-2001GB 50003-2001GB 50010-2002GB 50011-2001GB 50053-1994工业企业噪声控制设计标准GB/T50087-2023采暖通风与空气调节设计标准GB50019-2003工业企业设计卫生标准GBZ1-2002三废处理工程技术手册废水卷建设单位提供的有关资料其他有关设计标准及标准施工依据GB50268-2023GB50141-2023给水排水管道施工及验收标准给水排水构筑物施工及验收标准建筑给水排水及采暖工程施工及质量验收标准GB50242.2002GB 50300-2001GB 50203-2002GB 50204-2002GB 50208-2002GB 50212-2002建筑工程施工质量验收统一标准砌体工程施工质量验收标准混凝土结构工程施工质量验收标准地下防水工程施工质量验收标准建筑防腐蚀工程施工及验收标准3设计水量及进出水指标3.1 设计水量污水站24h运行，设计污水站的处理能力为:Q=200m3d8.5m3ho3.2 进水水质指标根据贵方提供的生产相关数据，工程进水参数见表31。表3-1进水参数一览表工程CODmg/LBODmg/L氨氮mg/LPH参数(mgL)6000240040693.3 出水水质指标根据贵厂要求，确定出水水质参数见表3-2。表3-2设计出水参数一览表工程CODmg/LBODmg/L氨氮mg/LpH参数(mg/L)2006015694工艺确定4.1 水质分析大蒜切片废水为高浓度有机废水，含有大量有机物质，主要成分有糖类、蛋白质、大蒜素和少量果胶、蜡,以及生产过程中添加的柠檬酸、明矶等无机化合物，有一定的氨氮，无有毒物质，可生化性比拟好。大蒜废水中含有大蒜素，具有强烈的刺激味和特有的辛辣味，难溶于水,呈油状液体，有杀菌作用，对生化微生物生长不利。所以先用物理化学方法去除大局部大蒜素，大幅度降低大蒜素的浓度以减轻对后续生物处理单元的影响，再用生化处理去除溶解性有机物。因此我方设计采用“物化+生化法来处理。4.2 工艺流程废水处理工艺流程见图4-1。6总平面及高程布矍产废水I6.1 设计原那么污泥1污水处包西BrW置符合工艺流程，脚足操作要求和倬用功能的集水池；提升泵!要求。(2)利于操作维护，各生产建、构筑物联系直接，防止交叉，尽可能在满足生产工艺及消防、平安、卫生要求的前提下，总平面布置力求分区明确、紧凑合理，运输顺畅，人、物分流，管线短捷，工艺流程顺畅、合理，并能满足各建、构筑物的施工、设备安装和埋设各类管道以及养护管理的要求。(3)总平面布置，应充分利用地形、地势、工程地质、水文地质及气象条件，降低工程费用，创造良好的工作条件。(4)布置力求使建设群体的平面布置与空间景观相协调，与厂内的绿化保持一致，提高厂区生产环境质量。6.2 总平面布置污水处理站总占地约500m2,用地同时考虑其他设施与外排管网的外置关系。总平面的布置将在施工前与厂方商定后最终确定。6.3 高程布置本场的高程布置采用平坡式布置，对场地进行整平。6.4 主要管线布置本工程管线有污水管、给水管等，均采用直埋敷设方式。7供配电废水处理工程用电按三类电负荷设计，单回路供电380V四线制。本工程装机总容量及配电情况见表7-1o表7-1配电情况及装机总容量序号名称数量单位单机功率(kw)装机功率(kw)工作时间(hd)用电量kw.h1提升泵12台0.751.524182提升泵22台0.751.524183排泥泵3台0.752.2536.754污泥泵2台2.24.4817.65气浮机1套4.54.5244.56加药装置6套0.754.524187微滤机1套0.550.552413.28鼓风机2台1122242649板框压滤机1台1.51.5812合计372.058公用工程设计8.1 给排水工程污水处理站给水由厂给水管网（压力0.35MPa）供给。8.2 环境保护污水处理站的建设本身就是一项重要的环境保护工程，它对改善工厂生态环境有很好的环境效应，但也会同时产生一些环境问题，如剩余污泥和沉渣的处置、池类构筑物臭气的散发、机械设备等的噪声。根据本处理站的具体情况及其存在的环境问题，采取的防止措施主要包括以下几点：1、噪声及防止措施污水处理站的主要噪声源是泵类、电机、风机等机械的噪声。在本工程中提升泵采用潜水离心泵，泵和电机均在水下，主要设备采用防震等隔音减噪措施，有效地限制噪声的传播。2、事故排放污水处理站一旦发生停电和重大事故时，均需进行事故排放。这种短时污染无法从根本上防止，解决的方法是加强运行管理，加强维护，保证污水处理站的正常运行，并尽可能提高用电保证率，从而使事故发生的几率尽可能降低。7.3节能在设计中采取行之有效的节能措施，对节约能源，降低水处理本钱有重要意义，节能措施主要有：在配套污水设计中，尽量减少提升，逐级自流的方式，减少提高过程中的能量损失。在厂区平面布置中，尽量布置紧凑合理流畅，减少工艺流程的水头损失，以减少日常运行费用。在设备选型时，优先考虑节能型设备。9人员编制根据污水处理站处理能力，每班次设2-3人负责。该污水处理系统涉及到物理和化学的知识，在处理过程中使用了许多机械设备及自动控制装置。因此维护人员应在物理和化学方面有一定的专业知识。为了使建设方能够正确操作污水处理站内设备，保证整个系统正常运行,我们免费为建设方进行人员培训，在工程调试过程中完成。12售后效劳及安装调试12.1 技术人员培训我方对需方人员培训，培训包括设备操作培训及运行管理培训。1）设备操作培训将使操作人员能更好的了解各种设备性能，掌握设备的操作、维护、保养等。2）现场运行管理培训将在安装、调试和检测期间，我公司将派专业技术工程师对操作和维修工人进行培训，并保证使这些受训人员在接管污水厂后能胜任污水场的运行维护工作。3）培训内容：a所提供设备的根本知识b处理系统设施、设备与器械的介绍、日常管理、维护说明，相关操作指导及常见故障紧急排除等。c进行设备日常运行与调整指导。12.2 设备质量及售后效劳的承诺设备质量承诺我方保证所提供的货物是全新、未使用过的、技术先进、成熟的，并在各个方面符合合同规定的质量、规格和性能。设备的选型均符合平安可靠、经济运行和易于维护的要求。在规定的质量合格期内，货物经过正确安装、正常操作和保养，运转情况良好。如果在质量保证期内，由于工艺或材料的缺陷而发生的任何缺陷或故障，我方负责在免费修理或更换有缺陷的零部件或整机。效劳的承诺我方派驻有丰富经验的设备安装、电器、仪表技术工程师到现场进行安装、调试和试运行，并负责解决合同设备在安装调试、试运行中发现的制造质量及性能等有关问题。售前、售后有任何技术问题可通过或或E-mail及书信的形式向我方咨询。12.3 质量保证措施1）我方将严格按甲方的要求及有关检验标准对整个工程进行质量检验，以确保本工程质量到达优良标准。2）在整个施工的全过程中，工程经理严格按照ISo要求制定的质量手册和程序文件,做好管道施工、设备、仪表安装过程的人、财、物的控制，确保工程按期优质完成。3）做好进场材料的检验和标识，严格控制不合格产品进入施工现场，确保工程质量和材料的可追溯性。4）做好每个工序的质量检验，特别是对关键工序的要求做好自检、预检和复检的三级质量检验工作，检验合格后才能转入下个工序。5）严格控制施工及安装进度，确保工程按期完成。6）进入施工现场的作业人员必须持证上岗，确保其施
