常用LED显示驱动芯片推荐：SM16306SJ.docx

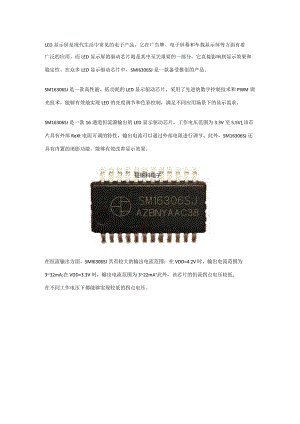

LED显示屏是现代生活中常见的电子产品，它在广告牌、电子屏幕和车载显示屏等方面有着广泛的应用。而LED显示屏的驱动芯片则是其中至关重要的一部分，它直接影响到显示效果和稳定性。在众多LED显示驱动芯片中，SMI6306SJ是一款备受推崇的产品。SM16306SJ是一款高性能、低功耗的LED显示驱动芯片，采用了先进的数字控制技术和PWM调光技术，能够有效地实现LED的亮度调节和色彩控制，满足不同应用场景下的显示需求。SM16306SJ是一款16通道恒流源输出的LED显示驱动芯片，工作电压范围为3.3V至5.5V),该芯片具有外部ReXt电阻可调的特性，输出电流可以通过外部电阻进行调节。此外，SM16306SJ还具有内置的消影功能，能够有效改善显示效果。在恒流输出方面，SMI6306SJ具有较大的输出电流范围：在VDD=4.2V时，输出电流范围为332mA;在VDD=3.3V时，输出电流范围为322mA°此外，该芯片的恒流拐点电压较低,在不同工作电压下都能够实现较低的拐点电压。内部功能框图OELECLKSDIOUTO OuTl 0UT20UT13 0UT14 0UT15SDOF9SM16306SJ内部功能框图管脚说明苫m8林管脚说明GND控制逆转及邪动电液的接地设SDI申行数据劫入给CLK市行时仲信号的怆入潴：时钟上升沿时移位数擀LE数据镜存控制端口,当LE为高电平时,串行数据会被传入至S出镜存器：当LE为低电平时,数据会被倏存0UT(HXJT15恒通嬖动端口OE掂出使舱控制熔U,为炭为低电平时.即会启动OUT(HxJT15出：当正为1电平时,OUT(K)UTI5给出会被关闭s中行数据输出塔口可按至下一个芯片的SOl酒UR-EXT连接外接电Rl的输入i«n此外接电用可设定所有愉出通道的怆山电通V芯片电源技术支挎：38vO256>73O4在恒流电流偏差方面，SMI6306SJ也具有良好的表现：片内的电流偏差小于±2.5%,片间的电流偏差小于±3.5%。这意味着无论是单片还是多片并联使用，都能够保持较高的电流精度。SMI6306SJ作为LED显示驱动芯片，具有较为广泛的应用前景，尤其适用于对电流精度要求较高的LED显示领域。其稳定的性能和丰富的特性，使其成为LED显示驱动领域中的热门选择之一。
