土石方填筑能力测算.docx

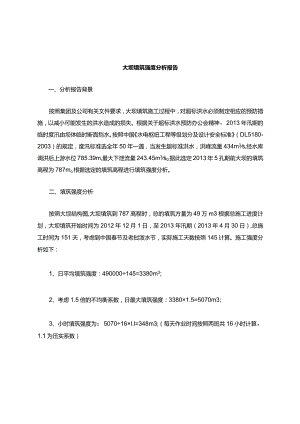

大坝填筑强度分析报告一、分析报告背景按照集团及公司有关文件要求，大坝填筑施工过程中，对超标洪水必须制定相应的预防措施，以减小可能发生的洪水造成的损失。根据关于超标洪水预防办公会精神，2013年汛期的临时度汛由坝体临时断面挡水。按照中国水电枢纽工程等级划分及设计安全标准（DL5180-2003）的规定，度汛标准选全年50年一遇，当发生超标准洪水，洪峰流量434m3s,经水库调洪后上游水位785.39m,最大下泄流量243.45m3s0据此选定2013年5孔期前大坝的填筑高程为787mo根据选定的填筑高程进行填筑强度分析。二、填筑强度分析按照大坝结构图,大坝填筑到787高程时，总的填筑方量为49万m3根据总施工进度计划，大坝填筑开始时间为2012年12月1日，至2013年汛期（2013年4月30日）,总施工时间为151天，考虑到中国春节及老挝泼水节，实际施工天数按照145计算。施工强度分析如下：1、日平均填筑强度：490000÷145=3380m3;2、考虑1.5倍的不均衡系数，日最大填筑强度：3380×1.5=5070m3;3、小时填筑强度为：5070÷16×l.l=348m3;（每天作业时间按照两班共16小时计算，1.1为压实系数）三、挖运设备配置现场粘土料场、石料场、反滤料场距离大坝填筑区域均在2km以内，计算时按照2km运距考虑。(一)运输设备配置1、单车来回用时计算：(1)重载行车时间：2km÷20km/小时=0.1小时=6分钟；(2)卸料时间：5分钟(包括不可预知的等待时间)；(3)空回时间：2km÷30km/小时=0.07小时=4分钟；(4)装车时间：10分钟(包括倒车、不可预知的等待等时间)；共用时：6+5+4+10=25分钟，考虑到路上会车等时间，计算时取单车来回时间为30分钟。2、单车小时运量：60分钟-30分钟/趟XlOm3/车=20m3;3、需配备的运输车辆：348m3÷20m3/车=18台(未考虑备用车辆);(二)挖装设备配置配备L2m3反铲，台班生产按照能力500m3600m3计算，每台反铲配合3台汽车，则需反铲6台。反滤料及部分粘土考虑使用装载机上料,则配6台反铲足够。(三)碾压设备按照月生产能力15万m3计算，振动碾需要2台(未考虑备用四、料场生产能计算按照设计,粘土心墙填筑总量为33万11A填筑至787高程，估算粘土填筑量为5万11V,那么石料的需用量为44万m3,石料场的日生产强度为：440000÷145÷l.l=2760m3o
