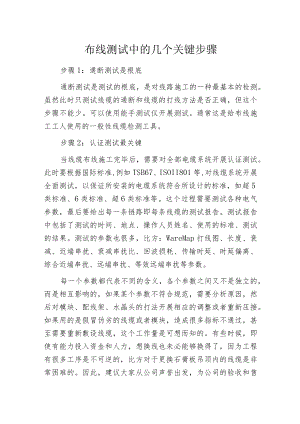

布线测试中的几个关键步骤步骤1：通断测试是根底通断测试是测试的根底，是对线路施工的一种最基本的检测。虽然此时只测试线缆的通断和线缆的打线方法是否正确，但这个步骤不能少。可以使用能手测试仪开展测试。通常这是给布线施工工人使用的一般性线缆检测工具。步骤2：认证测试最关键当线缆布线施工完毕后，需要对全部电缆系统开展认证测试。此时要根据国际标准,例如TSB67、ISOII801等,对线缆系统开展全面测试，以保证所安装的电缆系统符合所设计的标准，如超5类标准、6类标准、超6类标准等。这个过程需要测试各种电气参数，最后要给出每一条链路即每条线缆的测试报告。测试报告中包括了测试的时间、地点、操作人员姓名、使用的标准、测试的结果。测试的参数也很多，比方：WareMap打线图、长度、衰减、近端串扰、衰减串扰比、回波损耗、传输时延、时延偏离、综合近端串扰、远端串扰、等效远端串扰等参数。每一个参数都代表不同的含义，各个参数之间又不是独立的，而是相互影响的，如果某个参数不符合规范，需要分析原因，然后对模块、配线架、水晶头的打法开展相应的调整或者重新压接。如果用的是假冒伪劣的线缆或者模块，造成很多指标不通过，甚至需要重新敷设线缆，这个工作量是可想而知的。有些时候，即使有能力投入资金和人力，想换线也未必能够换得了，因为工程有很多工序是不可逆的，比方对于更换石膏板吊顶内的线缆是非常困难的。因此，建议大家从公司声誉出发，为公司的验收和售后服务减少不必要的麻烦，多多使用品牌产品，拒绝假冒伪劣。比方，安普、西蒙、康普等国际知名布线品牌都是很好的选择。测试报告可以根据需要打印成中文。福禄克公司的DSP100/2000/4000都可以开展不同级别线缆的认证测试。步骤3：抽查测试不可少施工完毕，需要由第三方对综合布线系统开展抽测，比方质量检测部门。抽测是必不可少的，而且要收取相应的抽测费用，地域间可能存在差异，但基本上是一个信息点要收50元检测费。综合布线系统抽测的比例通常为10%至20%。在开展测试的过程中，可能出现的问题主要有如下情况。接线图未通过原因可能有：两端的接头有断路、短路、交叉、破裂开路;跨接错误（某些网络需要发送端和接收端跨接，当为这些网络构筑测试链路时，由于设备线路的跨接，测试接线图会出现交叉）。长度未通过原因可能有：线缆实际长度过长；线缆开路或短路;设备连线及跨接线的总长度过长。近端串扰未通过原因可能有：近端连接点不牢固；远端连接点短路;外部噪声干扰;链路线缆和接插件的质量、电气性能有问题或不是同一类产品；器件施工工艺水平有问题、打线不规范；阻抗不匹配。衰减未通过原因可能有：长度超长；周围温度过高；不恰当的端接；链路线缆和接插件的质量、电气性能有问题或不是同一类产品；器件施工工艺水平有问题、打线不规范；阻抗不匹配。
