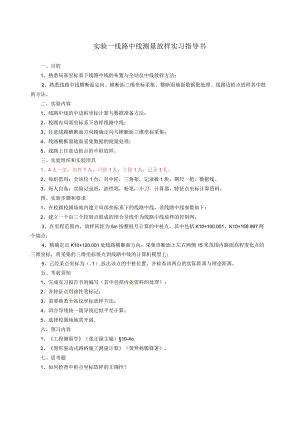

实验一线路中线测量放样实习指导书一、目的1、熟悉局部坐标系下线路中线的布置与全站仪中线放样方法；2、熟悉线路中线横断面定向、横断面三维坐标采集、横断面地面数据批处理、线路边桩点放样其中桩的方法。二、实验内容1、线路中线的中边桩坐标计算与数据准备方法；2、校圆内局部坐标系下放样线路中线；3、任意线路横断面方向精确定向与横断面三维坐标采集；4、线路横断面地面采集数据的批量处理；5、线路上任意边桩点的中桩放样。三、实验组织和实验用具1、4人一组：指挥1人，司镜1人，立镜1人，记录1人。2、每组借用：全站仪1台，对中杆，三角架，记录板1块，钢尺一把，数据线。3、每人自备：实验记录纸，油性笔，粉笔，小刀，计算器、特征点坐标计算资料。四、实验步骤和要求1、在校圆校圆场地内建立局部坐标系下的线路中线，该线路中线参数如下：2、建立一个由三个控制点组成的闭合导线作为线路中线放样的控制网；3、在里程范围内，放样间距为5m按整桩号计算的中桩点，其中包括K10+100.001、K10+158.997两个端点；4、精确定出K10+120.001处线路横断面方向；采集该断面上左右两侧15米范围内路面高程变化点的三维坐标，将采集的三维坐标展点到线路中线的计算机模型上；5、已经某点坐标为（,1）,放出该点的中桩位置，并检查该两点的实际距离与理论距离。五、考前须知1、完成实习报告书的编写（其中包括内业资料的处理）；2、各特征点用油性笔标记；3、需要熟悉全站仪坐标放样方法；4、闭合导线按一级导线近似平差计算；5、选择校圆场地需开阔,六、预习内容1、工程测量学（张正禄主编）§10-4o2、图形驱动式路桥施工测量计算（黄羚杨腾锋著）。七、思考题1、如何检查中桩点坐标放样的正确性？2、按等桩号与等间距中桩放样有什么区别？3、为什么采集的横断面上地面点位一般不会是一个精确桩号；实验二桥涵结构物坐标放样与检查实习指导书一、目的1、熟悉考虑偏心的桥涵结构物特征点坐标计算与全站仪放样方法；2、熟悉桥涵结构物放样点的检查方法。二、实验内容1、考虑偏心的任意桥梁墩台、涵洞放样；2、考虑偏心的桥梁墩台、涵洞的特征点构物坐标计算与数据准备；3、任意桥梁墩台、涵洞放样成果检查与记录方法。三、实验组织和实验用具1、4人一组：指挥1人，司镜1人，立镜1人，记录1人。2、每组借用：全站仪1台，一根对中杆，记录板1块，钢尺一把，数据线。3、每人自备：实验记录纸，油性笔，粉笔，小刀，计算器、特征点坐标计算资料。四、实验步骤和要求1、在校圆校圆场地内建立局部坐标系下的线路中线，该线路中线参数如下：2、用归化法角度放样，布置测量控制点；3、桥墩尺寸如以下图（尺寸单位为Cm）,该桥墩桩号为K10+130,偏心5cm,试放出该桥墩平面轮廓、支座位置及栓锚孔位置。先在室内计算该桥墩有关特征点坐标并打印，再现场放样后用粉笔画出桥墩轮廓线（要求在选择场地时，需要考虑能够有空间布置得下桥墩），以便检查；K10+130桥墩平面局部放大4、桥台参数如以下图（尺寸单位为Cm）,该桥墩桩号为K10+158,台前偏心5cm,台尾偏心20cm,试放出该桥台平面轮廓、桥桩孔位置。先在室内计算该桥台有关特征点坐标并打印，再现场放样后用粉笔画出桥台轮廓线（要求在选择场地时，需要考虑能够有空间布置得下桥台），以便检查；五、考前须知1、完成实习报告的编写（其中包括内业资料的处理）；2、各特征点用油性笔或白粉笔标记。3、需要熟悉全站仪坐标放样方法；4、桥涵结构物放样时，需要有适宜的控制点，控制点放样需要采用归化法放样确定。六、预习内容工程测量学（张正禄主编）§10-4。图形驱动式路桥施工测量计算黄羚杨腾锋著）。七、思考题1、桥涵结构物坐标计算原理与方法；2、如何检查桥墩特征点放样的精度；2、如何用在AUTOCAD中用作图法实现具有双预偏心的桥台特征点坐标计算。一、目的1、能够看懂复杂互通立交工程图表资料，能够对给出的实际图表资料进行积木法建模。2、熟悉互通立交线路现场放样方法；二、实验内容1 .分析复杂互通立交图纸的图表资料；2 .采用积木法实现立交匝道的建模并计算中边桩坐标；三、实验组织和实验用具1、4人一组：指挥1人，司镜1人，立镜1人，记录1人。2、每组借用：全站仪1台，一根对中杆，记录板1块，数据线。3、每人自备：实验记录纸，油性笔，粉笔，小刀，计算器、特征点坐标计算资料。四、实验步骤和要求1、在校圆校圆场地内对如以下图所示的城市立交转盘中阴影局部的边界线放样，要求2米一个边界点，直线边界要求坐标放样，不能用钢尺。放样时需建立一局部坐标系，其中I-H为X轴，I点坐标为（1000,1000）O五、考前须知1、完成实习实施报告的编写（其中包括内业资料的处理）；2、各边界点用油性笔或白粉笔标记。3、需要熟悉全站仪坐标放样方法；4、边界线放样时需要有适宜的控制点，控制点放样需要采用归化法放样确定。六、预习内容工程测量学（张正禄主编）§10-4。图形驱动式路桥施工测量计算黄羚杨腾锋著）。七、思考题1、用RBeCE如何实现一般圆曲线的中桩坐标如何计算；2、用RBCCE如何实现直线段等分点坐标计算；实验四桥梁设备精密控制网布置实习指导书一、目的1、熟悉桥梁设备安装的精密控制网的布置方法和步骤；2、用全站仪进行归化法角度放样，掌握归化法放样方法；3、熟悉现场桥梁设备安装的精密控制网的精度检查与记录方法。二、实验内容1、桥梁设备安装的精密控制网的布置；2、采用进行归化法角度放样；3、精密控制网的精度检查。三、实验组织和实验用具1、6人一组：指挥1人，司镜1人，立镜1人，记录1人。2、每组借用：全站仪1台，三角架，骐准战牌，记录板1块。3、每人自备：实验记录纸，油性笔，粉笔，小刀，计算器。四、实验步骤和要求1、控制网结构在校圆内选33作为某桥工程中轴线，以该中线为基准线建立桥端设备装置的控制网。中轴线A3-B3定为X轴方向。为保证设备安装测量的重复性精度，需在A1A5、B1B5点处设置10个控制基准点。2、控制网测建测量控制网是从先测建A3、B3基准点开始的，它们可根据控制网尺寸，并选择适宜的校圆场地测建，精测A3-B3点；再测A-A线上的控制点，以A3-B3为中轴线，A3为测站后视D3定向，用全站仪器归化法放样测角、测距定位A5、AI点；再分别以A5(Al)为测站，Al(A5)为定向点，测距定位其它基准点，反复联测；所有基准点布设在混凝土路面并标记；最后按同样方法测B-B线上控制点，测量Al-B5,A5-B1线距离，A2-B2,A4-B4距离，检验其精度。五、考前须知1、完成实习实施报告的编写(其中包括内业资料的处理)；2、各控制点用油性笔标记，点记大小为1mm。3、需要熟悉全站仪坐标放样方法；4、注意角度归化法放样，角度测回数与测量精度的关系；六、预习内容1、工程测量学(张正禄主编)中归化法放样。2、有关误差理论，提富角度、距离观测精度的方法。七、思考题1、如何对上述测量方案测建的控制网精度进行评价；2、上述测量方案测建的控制网精度与全站仪精度有什么关系；3、有没有更好的控制网测建方案或方法。工程测量上机作业题题1：完成以下线路中线的创立，检验计算结果的正确性，计算K236+400K238+400区间按20等整桩号计算中、边桩坐标，其中包括主点坐标。-2QJ 4 Fo PoDD2吃D2D2DAy TJ TJ TJ TJ Z缓和峨长聊雌参教切线长曲线长转向角R LlL2AlA2TlT2第一野曲线视终点曲中点第二卵曲线獭第二卵曲线起点2733330.596489066.642 k236+303.120.002733207.101189036.698 k236+429.899½19D38,00*710 01500326.343126,779191123318.29311.231236+303.12 236+387.267236+471.413236+621.4132732769.402488749. (Ml k236+951.302左 31D3534"900 150150367,423367,423329.889329.889646.25636,404 236+621.413 236+771.413 236+944.541237÷117.669237÷267,6692731911.29488723.536 k237+796.272¾36M3,09*1350 160180464.758864,692528,603477.256974.42573.336 237÷267.669 237+427.669 238+744.882238+062.094238+242.0942731269.251488214.269 k238+584.33019D25,14*2000 00342.236342.236677.90629.07238+242.蚓 238+581. (M7238+920,0002731087.095487924.537 k238+920,000Ol 01题2:创立以下图匝道的线路中线模型,并计算桥墩KQ+500处的桥桩、承台和桥墩角点的坐标。题三：创立下表中的线路中线，并检查其正确性，指出各个线元的类型。题四：创立下表中的线路中线，并检查其正确性。JD9-120250JD9-220025JDlO100300118JDll-I20250JDl1-220030JD1250300EP题5试计算图中K130+373.153,K129+464.011处的中桩点的切线方位。题5试计算图中线元终点的切线方位。
