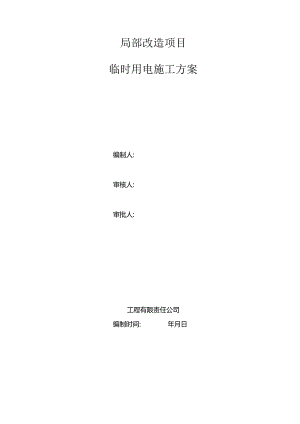

局部改造项目临时用电施工方案编制人:审核人:审批人:工程有限责任公司编制时间:年月日1、帝22、工程概况23、临时用水、电方案编制的目标35、安全用电措施和电气防火措施66、用电组织管理127、J168、质量保证措施189、触电事故应急预案18附件一：施工现场临时用电平面布置图211、编制依据严格按照现行有关的法律、法规和国家安全标准规范、安全技术国家标准、建筑业现行安全技术规范标准和规章，进行施工现场临时用电方案的设计，编制的主要依据如下：1、中华人民共和国建筑法；2、中华人民共和国安全生产法；3、安全电压（GB3805-83）；4、低压配电设计规范GB50054-2011；5、建筑工程施工现场供电安全规范GB50194-2014；6、通用用电设备配电设计规范GB50055-93；7、供配电系统设计规范GB50052-2009；8、施工现场临时用电安全技术规范JGJ46-2005；9、漏电保护器安装和运行（GB13955-92）；10、建筑施工安全检查标准（JGJ59-99）；11、施工组织设计；12、其他相关法律、法规、规范。2、工程概况3、工程范围本拆除工程范围主要是地下一层，另涉及地下二层、地下三层局部，首层二层三层及四层局部，具体见以下内容：1）装修改造范围内部分填充墙及构造柱、圈梁、过梁；2）装修改造范围内门窗百叶；3）室内装修改造范围内原来室内所有地面、吊顶做法至结构层；4）装修改造范围内拆除部分楼板做中庭、集水坑及楼板开洞做排烟井（详见结构加固方案）；5）拆除原LT-9店铺内楼梯（详见结构加固方案）；6）装修改造范围内局部给排水管线工程拆除；7）装修改造范围内局部给电气工程拆除；8）施工所有垃圾的清理及外运消纳。4、临时用水、电方案编制的目标确保施工现场安全生产和文明施工，确保无重大伤亡事故，本方案用来指导临时用水、电工程的设施布局和线路敷设以及所采用的安全措施，并作为工地临时用水、用电档案的主要资料之一，方案力求安全、经济、优化统一。5、施工用电方案5.1施工用电布置本项目由甲方协调在施工现场地下一层AA-B1-4(200KW)为取电点。施工可从取电点引出一根ZRTJV4*25+1*16线缆，接入施工现场一级柜，由一级柜接出4个二级箱。电缆分别沿顶部架空敷设。(详见临时用电平面布置图)。5.2临电设备用电总负荷计算书现场用电负荷统计表序号名称型号数量G位功率(KW)功率合计(KW)备注1手持电钻YT-234台0.83.22电锤8台183电焊机BX-300A4台10404打压泵2Zx1.535套丝机1台2.22.26沟槽机1台1.51.57电动割刀1台1.11.18静态切割设备1台15159动力设备合计74动力设备74KW10电焊机BX-300A4台104011总计40电焊机40KW12照明设备1513总计15照明设备15KW用电量计算：Pi-=1.24×(KlPlcos+K2P2+K3P3)P计计算总用电量(kWh)；Pl全部施工动力用电设备额定功率用电量之和；P2电焊机额定容量之和；P3一照明用电量之和。Kl全部施工动力用电设备同时使用系数；K2电焊机同时使用系数；K3照明设备同时使用系数。Cos用电设备功率因素，施工最高为0.750.78,一般为0.650.75。KhK2需用系数，见下表;设备同时需用系数表设备名称数量需要系数K数值电动机3-10台Kl0.711-30台0.630台以上0.5加工厂动力设备0.5电焊机3-10台K20.610台以上0.5室内照明K30.8Kl=O.5,K2=0.6,K3=0.8计算公式：Pit=1.24×(0.5×74/0.75+0.6×40+0.8×15)=105.81kV选择变压器105.81kVA<200kVA因此施工现场地下一层AA-B1-4(200KW)为取电点满足现场施工要求4. 3导线的截面规格的选择及分线电流计算根据上面验算的结果知道，需从变压器接入总配电箱，再由总配电箱分布线路引出至各施工中需要用电设备的分配电箱。复核电缆线的截面是否符合要求。依据二级分配电箱的布置情况，对各条施工用线路的引出线进行策划分接三级配电箱。5. 4配电箱安装要求1、配电箱内供电回路，满足供电系统要求，必须按设计要求设置重复接零，PE保护接零，箱体应有防雨措施，箱体及门均应与PE线连通，箱体门应加锁。2、箱体内系统连接按规定进行，箱体内导线暗配，当导线穿过配电板时应使用护套，箱体开关位置设置合理，导线排列整齐，所有螺丝使用镀锌体。3、配电箱进出线必须设在下侧，配电箱电缆进出线处应设防护圈，保护配电箱内电缆。4、移动配电箱必须设置支架高度(0.8-1.4m)0.65m支架与箱体应进行电气连接。5、配电箱内保持清洁，做到定期检查，及时消除隐患，并做好检查记录。4.5电线的布线要求1、本工程供电线路采用ZR-YJLV22型五芯电缆，全部设置埋地敷设至各配电箱。2、本工程采用TN-S供电系统，总配至II级配电箱采用VLV型五芯电力电缆供电，II级配电箱至III级开关箱，移动或专用照明配电箱根据需要选用五芯电力电缆。3、室内照明线路电线采用穿PVC阻燃管敷设，室外临时照明采用三芯橡胶电缆，施工现场照明分三路是：A、宿舍、办公室。B、室外操作棚。围墙照明。均采用220V照明，室外照明采用防雨灯，所有三孔插座必须按规范要求作保护接零，线路导线按规范要求进行分色。4、施工现场按“三级配电、两级保护”的要求设置临时用电，采用三相五线制进行输电，保护零线不得与工作零线混接，施工现场用电线路布置原理采用如下方式：4.6设计接地装置施工现场总配电箱、分配电箱、开关箱、移动式发电机等中小型设备均应做重复接地。其中总配电箱、分配电箱、开关箱等接地电阻不得大于4。，其它接地电阻不得大于10o现场所有重复接地均采用人工接地体垂直敷设，选用材料为3根壁厚大于3.5mm、直径48mm的镀锌钢管或N40X40X4m的镀锌角钢，长度为2500mm,垂直打入预先挖好深约80Omm的沟内，采用镀锌扁铁连接。接地设置应符合以下要求：接地线与接地体的连接、接地线与接地线的连接一般为焊接。采用搭接焊时，搭接长度必须为扁钢宽度的2倍以上，并应两面施焊。接地线与电气设备可用焊接或螺栓连接，螺栓连接应有防松螺帽或放松垫片。每台设备应用单独的接地线与接地干线相连，禁止在一条接地线上串联电气设备。敷设接地体时应避开其它地下管道及电缆等设施，并不得埋设在有垃圾、炉渣等处。不得采用铝导体做接地体或地下接地线。6、安全用电措施和电气防火措施6.1 安全用电技术措施为了贯彻执行国家安全生产方针，政策、法规、防止触电事故发生，促进建筑事业的发展，工地临时用电必须严格按如下规程进行：1、临时用电必须按照中华人民共和国建设部标准施工现场临时用电安全技术规范JGJ46-2005,建设工程施工现场供电安全规范（GB50194-93）进行。2、所有电线，电缆不得用裸金属线绑扎，不得随地拖拉，电缆埋设时，深度必须207m,并做好电缆保护措施，防止损伤的电缆。3、在潮湿和易触及带电体场院所的照明电源电压不得大于24V,特别潮湿的场院所,导电良好的地面，其照明电源电压不得大于12V。4、单相用电设备的使用应考虑相序平衡。5、所有用电设备和电箱必须有安全标志和用电设备名称标识。且经检验合格后方可投入使用。6.2接地与接零1、线应由工作接地线或配电室的零线或第一漏电保护器电源侧的零线引出。2、线应与工作零线分开单独敷设，不作它用，保护零线PE必须采用绿、黄双色线。3、必须在配电室（或总配电箱）配电线路中间和末端至少三处作重复接地，重复接地线与保护零线相连接。4、线的截面应不小于工作零线的截面，同时必须满足机械强度的要求，其中，架空敷设间距大于12M时，采用绝缘铜线截面不小于10mm2,采用绝缘铝线截面不小于16mm2与电气设备相连接的保护零线为截面不于2.5mm2的绝缘多股铜线。5、备的正常情况下不带电的金属外壳、杠架、部件、管道、轨道金属操作台以及靠近带电部分的金属围栏、金属门等均应作保护零。6、压器中性点的直接工作接地电阻值应小于4欧姆，保护零线重复接地电阻值应小于10欧姆，不得一部分设备作保护接零，另一部分作保护接地。7、配置漏电保护器（1）施工现场的配电房到开关箱至少配置两极漏电保护器。（2）漏电保护器应选用电流动作型，一般场合漏电保护器的额定漏电动作电流不大于30mA,额定漏电动作时间应不大于Oo1S,潮湿和有腐蚀介质场所的漏电保护器，其额定漏电动作电流应不大于15mA其额定漏电动作时间应不大于0.1S,额定漏电动作电流和额定漏电动作时间乘积的极限值为不大于30mA。S0（3）开关箱内漏电保护器的选用应与动力设备的容量大小、相数等实际情况相适应、相配合，如三相电动机则应选用参数匹配的三相四线的漏电保护器，照明用电必须与动力用电分载，照明应选用单相二线的漏电保护器。8、开关设置开关箱按三级设置，即总配电箱分配电箱开关箱，开关箱距离机具不超过三米，开关箱实行一机一闸一漏电保护。9、配电系统（1）所有的电线架设都必须使用专用电杆、绝缘子、横担等，按规范要求架设。（2）开关电器及电气装置必须完好无损。（3）开关电器及电气装置必须安装端正，牢固，不得拖地放置。（4）带电导线与导线之间的接头必须绝缘包扎，带电导线必须绝缘良好。（5）带电导线严禁搭、挂、压在脚手架或其他物体上。（6）配电箱与开关箱应作名称、用途、分路标记，配电箱、开关箱应配锁并有专人负责。（7）电箱内部及其周围邻近区域不得有杂物、灌木和杂草等。（8）室、外用电严禁拉设使用花线，严禁使用铜线或其它金属线代替保险丝使用，严禁工人宿舍内乱拉电线、插座、烧电炉、电饭煲等。（9）电气装置应定期检修，检修时必须做到：停电；悬挂停电标志牌，挂接必要的接地线；由相应级别的专业电工检查；检修人员必须穿戴绝缘鞋和手套，使用电工绝缘工具；有组织和专人统一指挥。10、照明：本工程的照明用电源可由大门口处的供电线路供电。参照国家电气装置安装工程施工及验收规范电气照明装置篇有关规定，其中灯具悬挂高是结合施工现场实际情况制定的。（1）在坑洞内作业、夜间施工或自然采光差的场所、作业厂房、料具堆放场、道路、
