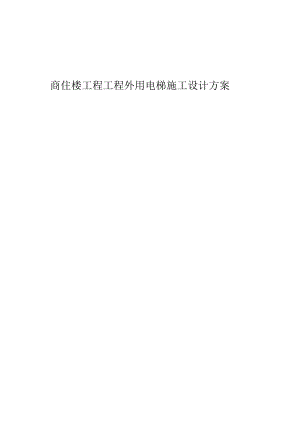

商住楼工程项目外用电梯施工设计方案.docx

商住楼工程工程外用电梯施工设计方案一、编制依据一3二、工程概况及设备参数一3一2.1工程概况-3-三、施工准备一5一3.1 现场准备工作-5-3.1.1、 用电梯根基-5-3.1.2、 四台电梯定位的局部放大图-5-3.1.3、 关于根基荷载计算-6-3.1.4、 1.5、接地装置-7-3.1.6、 搭设护头棚-7-3.1.7、 搭设登梯平台-8-3.1.8、 搭设楼层门门框及其以外的防护围栏，安装楼层防护门-9-3.2 其他准备工作-10-四、安装步骤一10一4.1、 安装底座、外笼、及吊笼（现场用塔吊或汽车吊配合）-IO-4.2、 导轨架的安装-11-4.3、 附墙架的安装-11-4.4、 施工升降机的调试-13-五、施工电梯使用期间的安全管理一14一六、电梯的撤除一15一七、验收及检验一15一7.1外用电梯验收流程-15-7.2验收应具备的资料-15-八、重大事故应急预案一16-8.1、 编制依据-16-8.2、 成立重大安全事故应急准备和响应领导小组-16-8.3、 应急救援小组职责：-16-8.4、 应急响应-17-8.5、 应急医疗急救路线图-17-8.6、 工程经理部应急-17-8.7、 发生安全事故具体上报程序如下：-18-8.8、 8、拨打时要尽量说清楚以下几件事-18-九、外用电梯安装质量要求-18-十、安全文明施工一19-一、编制依据序号名称编号1施工组织设计2*施工图纸3施工升降机安全规则GB10055-20074建筑施工升降机安装、使用、拆卸安全技术规程JGJ215-20105*施工升降机技术说明书二、工程概况及设备参数2.1工程概况本工程位于*。工程总用地面积*平方米，总建筑面积*平方米，是*建筑。其中地下室连通为一体，共计地下四层；地上分为独立的两个单体，其中商业：地上8层，Fl层层图为*m,F2F7层层局为*m,F8层及夹层层高为为框架剪力墙构造；住宅：地上*层；为剪力墙构造。2.2外用电梯概况爹!一1 = !,_1 H- w-mn H K 厘凌亘一 Ii -! Ei 燹>一一 =3llIl驾Hia望一 三" 丝一-一 彩二 ES HiBiSB Rl Mia-S-Sl S切>lJla BKBHilifi 11 I11 I III-1 <.ZZ min t S B 缓 ,=， isil Ill襟!si isu,lliii-i2.2.1外用电梯定位为保证装修施工期间建筑材料及人员的垂直运输之需要，本工程拟安装4部双笼外用电梯，其中3部用于商业楼地上装修，电梯编号为1#3#外用电梯，外用电梯厂家为北京正和工程装备服务股份。详细定位详见本方案3.1.2节。2.2.2外用电梯选型及参数1）1#-3#外用电梯根本参数外用电梯型号SC200/200吊笼标准尺寸（In）长X宽X高：3.OX1.3X2.4额定载重量2000Kg×2吊笼重量：2000Kg*2安装时载重量：1000Kg*2最大安装高度：W：45米28：45米3#：55.8米外笼重量1600Kg提升速度33米/分。电机功率2×3×11KW标准节截面尺寸为：650mm×650mm单节长度为：1508mm2）电梯设计参数电梯编号使用部位生根部位附着形式备注1#商业楼33-34/R轴内收楼板F2层及以上层层扶墙该部位为地下室内收楼板2#商业楼8/E轴商业楼内收楼板F2层及以上该处楼板为地下室内收层层扶墙楼板，上部覆土高度1.75m3#商业楼H/E轴场内硬化路面F2层及以上层层扶墙场内硬化路面三、施工准备3.1 现场准备工作3.1.1、 用电梯根基商业外用电梯根基此4例解M片小封曲也供西送筑A7刖史困280028005600：4. l. t,. JH技术要求1、电梯基础做在回填土上，项口需麟其承载力不低于8,吨/平方米，若回填土承载力不能达到要求，用H应对其进 A行换填处理，一2、混擦土基础内设双层双向4>12加强钢筋网,钢筋间距200 一米,混凝土标号为C30.3、颈用孔按照图示尺寸设置通孔，孔内钢筋网外露，不得 .以供二次晓注,二次晓注必须为高强度等级(C35) ±.4、基础必须保证挂水良好。5、基础制作后，必须埋设接地装置(接地电阻RW4O).图3. L商业升降机根基图3.1.2、三台电梯定位的局部放大图电梯定位的局部放大图详见下列图3. 2所示图3.2a： 1#电梯根基定位图图3. 2b： 2#电梯根基定位图图3.2c：3#电梯根基定位图3.1.3、 关于根基荷载计算根基所受垂直向下的力按如下计算：以最高的45米为例:电梯安装总高45米，导轨架需31节标准节。P=（导轨架重+外笼重+吊笼重+载重量）*2.1导轨架总重：170*31=5270Kg外笼重量：1600kg吊笼重量：2*2200=4000kg吊笼额定载荷重：2*2000=4000kg根基承载力：P二（导轨架重+外笼重+吊笼重+载重量）*2.1=5270+1600+4000+4000*2.1=14870*2.1kg=31227Kg-31T-312KN能够承受31吨（312KN）压力的、符合尺寸要求的根基即可供本电梯安全运行。2#号电梯安装高度为45.05米，按保守计算，根基所需承载力按312KN计算，2#电梯部位覆土厚度为1.75m,故2#电梯根基范围内覆土总重为：4.1*5.5*1.75*14=552.5KN>312KN,故2#电梯底部不用进展回顶。3#外用电梯中心位置坐落在场区硬化路面上，电梯荷载传至硬化地面，根据本工程设计勘察报告，本工程所在地区地基承载力为210Kpa,即210KN11外用电梯根基为5600*400Omnb故根基可承受的荷载为4704KN>312KN,满足要求。1#外用电梯中心位置坐落在首层内收楼板上，楼板厚度为200mm,为保证施工安全，在Bl层进展回顶，回顶形式如下列图所示。图：外用电梯回顶形式3.1.4、 现场机电准备将电梯电源引到电梯根基附近5米左右不阻碍施工的地方，备好配电箱。其引入电源线不小于25n三2铜线，三相五线制。漏电保护断路器的漏电漏电电流40rnAo并解决好工地现场照明。3. 1.5、接地装置a.接地电阻值不超过4欧姆，重复接地不超过10欧姆。b.接地极不少于两根，其间距不得小于2.5米。c.接地极的接地电阻与埋入地的深度有关系，在2.5米范围内，一般深度不小于2米。d.接地线必须与接地极连接结实，其截面积不小于如下规定：铜线4mm2,铝线6mm2；圆钢30mm2O3.1.6、 搭设护头棚为防止落物伤人，在外用电梯入口处搭设双层护头棚，护头棚宽4m,长3m。入口处用50X200><400Omm脚手板搭设斜坡道，坡度不得大于20度。护头棚侧面应采用绿色密目网做封闭。在入口处挂安全标语警示牌。 tutututut . H JL-JL， &， 0 Lulclullllilli'-=wi LtULULU 二二二二上士士士.HGUUHSHUyUUy J UtuuUUULttULUU. .，二二二图：护头棚侧立面图口U - 上4000. ULUUUU. LLULLU. . . Uutuu. ULtUL.生士iiz!it!-tb旺±!i廿±a廿廿±l-图：护头棚正立面图3.1.7、 搭设登梯平台为了保证电梯物料及人员通往各层工作面，通道平台边缘与吊笼边缘之距离为50mm,具体做法如下:(1)电梯梯笼出口距构造边梁15001800mm,在构造外侧设置两排立杆,步距150Omnb每层与构造拉接两道连墙件。立杆下端立在电梯根基外侧，下垫通长木跳板。外用电梯防护门平面图1-1剖面图（2）为增加脚手架整体刚度，通道侧面立杆自顶端至地面通长设置剪刀撑,正面在楼层入口之间设置剪刀撑。（3）通道平台采用钢跳板铺设，钢跳板与下端横杆用铁丝绑扎结实。（4）通道搭设完毕后需经过安全部、工程部、技术部验收通过前方可使用，在使用期间，由安全部负责全程检查，发现有变形或损坏立即修复。3.1.8、 搭设楼层门门框及其以外的防护围栏，安装楼层防护门随着导轨架的升高，电梯到达每一层新的楼层时，要及时在通道靠近电梯一端安装楼层防护门，防护门要求如下所示。1、施工电梯平台出口安装150Omnl高，内双开式防护门。防护门可采用钢管和钢网焊接而成（外框可采用DN42钢管，横杆可采用DN25钢管）。门的下沿距平台不应超过100mmo2、平台两侧设置双道防护栏，上道栏杆高1200mm,下道栏杆居中设置。防护栏杆内侧张挂密目安全网封闭，并设置20Onim高踢脚板。平台外侧挂楼层标识牌。3、防护门朝向梯笼一侧设置门闩。4、门框及横杆、防护栏杆均刷红白相间戒备色。防护门朝向梯笼一面正中设置中建标识。图：成品外用电梯防护门3. 2其他准备工作(1)、物资准备一一符合设计的3台电梯全套机电设备：包括外笼、吊笼、标准节、附墙架、电缆、必要的备件以及安装现场所需的一切工具连接件等按时运抵安装现场。电梯安装人员在安装前必须对安装的部件进展严格的外观检查，对于在运输、保管、拆卸或安装过程中受损的零部件，必须修复或更换。未经修复或更换的有损部件不得投入安装使用。(2)、安装电梯现场需使用起重量3吨以上的塔吊或10吨汽车起重机配合安装、拆卸工作。(3)、人员准备一一安装人员持证上岗，必须仔细阅读有关图纸和技术资料,熟悉升降机的机械性能和电器原理。驾驶员要经过严格的技术培训，并取得上岗证书。(4)、外用电梯安拆前，安装单位主管安全、技术的人员要组织所有参加安拆人员进展技术指导，交待考前须知；安全员要坚守岗位。作业人员应进展严格的体检，不合格者不得高空作业，且在安装时安装单位主管安全技术的人员应在现场指导安装及监视安全作业。四、安装步骤3.1、 安装底座、外笼、及吊笼(现场用塔吊或汽车吊配合)A.在合格的地基根基上安装底座、外笼，在底座上安装两节标准节，选择好位置安装下限位开关及下限位碰铁。B.将吊笼就位，就位时将拖动电机的制动器释放，就位后再复位。C.调整各滚轮和导轨架立柱、靠背轮和齿条反面的间隙，使它们保持在O.3mm-0.5mm之间，齿轮和齿条顶隙2mm。3.2
