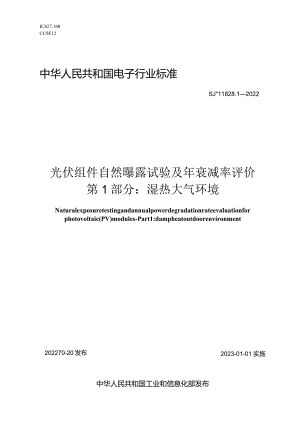

ICS27.160CCSF12中华人民共和国电子行业标准SJ"11828.12022光伏组件自然曝露试验及年衰减率评价第1部分：湿热大气环境Naturalexposuretestingandannualpowerdegradationrateevaluationforphotovoltaic(PV)modules-Part1:dampheatoutdoorenvironment2023-01-01 实施202270-20发布中华人民共和国工业和信息化部发布前言III1范围12规范性引用文件13术语和定义12222344445555667777778899曝露试验场及试验装置444412345555环境及场地.支架系统并网逆变器.监测装置试样i.1i.2i.3i.4试样试样试试66666试验；A.2i.3i.4自i.5最检查维1.7.1 检查：7.2 维护.试验结果8.18.28.38.48.5功率衰减率.X光伏组件年发电：光伏组件年能效比.单片光伏组件性能衰减试验环境和试样参数的数据记录9年功率衰减率性能评价910报告10附录A（规范性）试验环境和试样参数的监测及记录方式规定试样参数11附录B（资料性）IV测试数据记录文件内容描述12参考文献17本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是SJAf11828光伏组件自然曝露试验及年衰减率评价的第1部分。SJ“11828已经发布了以下部分：第1部分:第2部分:第3部分:湿热大气环境干热砂尘大气环温和气«:全储银枝、吕洋、杨帆。上春阳、卜聪、技术委员会PJ试控股集团股份有限公司、中集团西安太阳能电力有限公司、隆基绿有限公司、英不-触督检验中心、口志民、裴：冯亚彬、周存请注意本文件的某些内容:本文件由全国太本文件起草身能源开发有限4能源科技有科技有限公词、检验中心。本文件二在俊、任改醒滋起熊徒翁!&志刚、张志强、化研究院、浙江正泰新公司、浙江悦昇新I、北京曙光新航!璃产品质量监督光伏组件自然曝露试验及年衰减率评价第1部分：湿热大气环境1范围试验步骤、检查维护、试验结果、势 本文件适用于地面用光境下的电学性能衰减特” 本文件适用于仅该日期对葩海本文件规定了光伏组件湿热大气环境自然曝露试验的术语和定义、曝露试验场及试验装置、试样、2规范性引用而匏成本文件必力rystalline silin terrestrialThin-film terrestrial photovoltaic (PV)文件。GBZT GBA GBGB告的要求。37降水&'灌：1直流电能裁：2017光光发电而Cll试验，用于评价光伏组件在该环 产品性能的对比。铜钿铁硒、非晶硅等）。1»期的引用文件, 戮单）适用于本：翻斗式雨量管GB 5(179NB/T *0ISO 90 classification ONnStIEC 60904 V 1: Measurement of phtovIEC 61215:2005半球向日射表和直接口射表的规范与分类（S<r器件 第1部分：光伏电流-电压特性t-voltage characteristics)photovoltaic (PV) modules -IEC 61646:2008 地面用 Wmodules - Design qualification and type approIEC 62446-1光伏(PV)系统测试、文档和维护要求gyf- specification and(PhjZbvoItaic devices Part第1部分:并网系统文件、试运行测试和检查(Photovoltaic(PV)systems-Requirementsfortesting,documentationandmaintenance-Part1:Gridconnectedsystems-Documentation,commissioningtestsandinspection)正C62548光伏阵列一设计要求(Photovoltaic(PV)arraysDesignrequirements)3术语和定义下列术语和定义适用于本文件。3.1湿热大气环境dampheatoutdoorenvironment全年高温且年均气温在20以上、高湿且年均相对湿度在60%以上、年降水量大于蒸发量且年均降水量在1600mm以上、年均日照时数达到1800h以上、全年无风或少风的气候环境。来源:GB/T345612017,3.13.2光伏组件年功率衰减率annualmaximumpowerdegradationrateofPVmodule光伏组件试样自然曝斑试验周期（一年）的周期初始标准测试条件（STC）实测功率、周期最终STC实测功率之差，与周期初始STC实测功率的比值，用百分比表示。年功率衰减率=（周期初始STC实测功率一周期最终STC实测功率）/第1个周期初始STC实测功率XIo0%3.3光伏组件.（组串）年能效比annualperformanceratioofPVmodules（strings）在曝露试验场，光伏组件（组串）一年内的直流总发电量与组件（组串）基于光伏方阵周期初始STC实测功率的直流发电量的比值，以百分比表示，用于光伏组件（组串）的能效评定。4曝露试验场及试验装置4.1 环境及场地4.1.1 曝露试验场应设置在湿热大气环境条件下。环境因素见附录AQ4.1.2 曝露试验场应具备并网条件，满足试样的并网运行测试要求。4.1.3 曝露试验场地面应为平整、无积水、定期修剪植株高度的草坪地面。草坪地面修剪后，试样表面不应有枝叶、草浆残留。如果试验场地面情况不是一致的，应在报告中注明相关试样周围和气象参数监测装置周围的地面情况。必要时，测试并记录曝露试验场各区域的地面反射率。4.1.4 曝露试验场应远离洪水等危险源，应四周开阔，其附近不准许有遮挡试样或影响主导风向的建筑物或树木等障碍物。曝露试验场周边20Om范围内不准许有工业大气污染源（如化工厂、火力发电厂等）。4.1.5 曝露试验场应具备足够的安全保障。4.1.6 曝露试验场周围100km范围内宜建有满足6.3初始测试要求的检测实验室。4.2 支架系统4.2.1曝露试验场宜具有固定式、跟踪式等多种支架系统。4.2.2支架系统设计应符合GB507972012中6.8的要求，支架系统安装应符合GB507942012中5.2的要求，跟踪式支架系统还应符合GB“29320的要求。4.2.3对于固定式支架系统，光伏组件安装到支架上以后组件下边沿与地面的垂直距离不宜小于0.8m。对于跟踪式支架系统，光伏组件安装到支架上以后组件下边沿最低位置与地面的垂直距离不宜小于0.5m4.3并网逆变器4.3.1组串式逆变器应符合NB/T32004-2013的要求。组串式逆变器宜为额定输出功率为3kW的相同规格型号、相同固件版本号的产品，用于连接光伏组串。4.3.2微型逆变器应符合NB/T320042013的要求。微型逆变器宜为额定输出功率为500W的相同规格型号、相同固件版本号的产品，用于连接单片光伏组件。4.4监测装置4.4.1总则曝露试验场内应具有环境参数监测装置和试样参数监测装置，如图1所示。环境参数监测装置和试样参数监测装置需监测的参数、最长采样间隔、最长记录间隔，见附录A。4.4.2环境参数监测装置4. 4.2.1辐照度监测装置应为符合ISO9060的次基准级热电堆日射强度计，或者在100Wr1500W辐照度范围内不确定度不大于3%的标准光伏器件，不应使用光电二极管探测器。4.4. 2. 2环境温度监测装置分辨率应不大于4. 4. 2. 3风速监测装置应可以组串解光伏组件吟样温度。试样温器、信号调节1装置（电能表、高精电流电压特箸:级I，确定度不大于!,【分析仪每析仪、单舟“21978. 2要求的翻斗509041:2序和间隔自动测成试样的电流电用特性，宜储试样参赞组件试样参委变器i .于0.5ms,当风速大于5伏方阵顶部以上约0.74. 4. 2.4降水量监4. 4. 2. 5 44相对湿度等监14.4.3 试4. 4. 3. 1 装置）的4. 4. 3. 24. 4. 3. 3 性测量装置、4. 4. 3. 44. 4. 3. 54.4. 3. 6 过计算机设:4. 4. 3. 7 试于5ms时，测量的不确定度应不大 监测装置宜安装在为固定支架光用时）监测装置的校准周期应不超过、的校准周期应不超过12个月。备温度、风速、风向、.俯要求。的要求，应可通 规定的项目。说明：1气象参数监测装置（降水量、风速风向、温度、相对湿度、辐照度等监测装置）；2单片光伏组件（宜安装于跟踪系统）；3单片光伏组件试样参数监测装置；4微型逆变器；5电网；6细串式逆变器；7光伏组串试样参数监测装置；8光伏姐串（安装于固定支架）；9试样温度测量装置.图1湿热大气环境自然曝露示意图5试样4.1 试样要求4.1.1 试样来源宜为检验检测机构在工厂抽样或者企业送样。4.1.2 试样应为光伏组件制造商明示合格的，相同规格型号、相同生产批次的产品。4.1.3 试样到达曝露试验场之前，应未进行过预处理或初始稳定处理。4.2 试样数量5. 2.1试样应包含检验样（光伏组串内光伏组件检验样、单片组件检验样）、控制样、备用样。5. 2.2光伏组串中光伏组件枪验样的数量,宜根据选定的组串式逆变器按照IEC62548进行系统设计,取组件合理数量范围内的最大值。5. 2.3单片光伏组件检验样的数量宜为2片。5. 2.4控制样的数量为1片。5.2.5备用样的数量宜为2片。5.3试样安装5.3.1自然曝露试验期间，光伏组串内光伏组件检验样以最佳倾角安装于固定支架，单片光伏组件检验样宜安装在跟踪系统上。5.3.2光伏组件以制造商推荐的方式固定，光伏组件的安装应符合GB507942012中5.3的要求。5. 3.3试样安装完成后，光伏方阵绝缘电阻应符合IEC62446-1:2016中6.7的要求。5.4试样储存和保护5 .4.1控制样和备用样应在室温储存，试样表面辐照度不大于50Wm2,相对湿度不大于65%。必要时也可储存在含有干燥剂的干燥器或密封塑料袋中。6 .4.2试样在曝露期间、储存期间以外的安装拆卸、运输、流转过程，应避免振动、撞击、浸水、脏污、腐蚀等导致试样损伤。6试
